申請日2013.10.18

　　公開(公告)日2014.04.09

　　IPC分類號C02F101/18; C02F9/04

　　摘要

　　本實用新型涉及一種污水處理裝置，尤其是一種氰系廢水處理裝置。調節池的輸出端與一次破氰反應桶連接，一次破氰反應桶的輸出端與二次破氰反應桶連接，二次破氰反應桶的輸出端與絮凝桶連接，絮凝桶的輸出端與重金屬回收沉淀桶連接，重金屬回收沉淀桶的輸出端與堿式氯化去氰桶連接，堿式氯化去氰桶的輸出端與廢氣回收桶連接。上述結構先將氰系廢水進行處理，將銅和重金屬離子沉淀下來便于回收，然后將含氰的廢水置入堿式氯化去氰桶，通過化學反應得到氯化鈉、二氧化碳、氮氣，二氧化碳與氮氣進入廢氣回收桶，冷凝腔進行降溫，二氧化碳常壓下會固化，氮氣通過降溫液化，就能直接搜集回收，如果需要回收二氧化碳，可以加壓降溫，通過二次加壓降溫，依次回收二氧化碳和氮氣。

　　權利要求書

　　1.一種氰系廢水處理裝置，其特征在于：包括調節池、一次破氰反應桶、二次破氰反應桶、絮凝桶、重金屬回收沉淀桶、堿式氯化去氰桶、廢氣回收桶，調節池的輸出端與一次破氰反應桶連接，一次破氰反應桶的輸出端與二次破氰反應桶連接，二次破氰反應桶的輸出端與絮凝桶連接，絮凝桶的輸出端與重金屬回收沉淀桶連接，重金屬回收沉淀桶的輸出端與堿式氯化去氰桶連接，堿式氯化去氰桶的輸出端與廢氣回收桶連接。

　　2.按照權利要求1所述的氰系廢水處理裝置，其特征在于：在所述一次破氰反應桶、二次破氰反應桶內均設置攪拌機。

　　3.按照權利要求1或2所述的氰系廢水處理裝置，其特征在于：所述廢氣回收桶包括冷凝腔、回收腔，冷凝腔為錐體，底部開口與回收腔連通。

　　4.按照權利要求3所述的氰系廢水處理裝置，其特征在于：所述廢氣回收桶還包括調節冷凝腔溫度的溫度調節器，溫度調節器固定在所述廢氣回收桶的側壁上。

　　說明書

　　氰系廢水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，尤其是一種氰系廢水處 理裝置。

　　背景技術

　　電鍍工廠(或車間)排出的廢水和廢液，如鍍件漂洗水、廢 槽液、設備冷卻水和沖洗地面水等，其水質因生產工藝而異，有 的含鉻，有的含鎳或含鎘、含氰、含酸、含堿等。廢水中的金屬 離子有的以簡單的陽離子形態存在(如Ni2+、Cu2+等)，有的以酸 根陰離子形式存在。電鍍廢水多有毒，危害較大。如氰可引起人 畜急性中毒，致死，低濃度長期作用也能造成慢性中毒。鎘可使 腎臟發生病變，并會引起痛痛病。六價鉻可引起肺癌、腸胃道疾 病和貧血，并會在骨、脾和肝臟內蓄積。因此，電鍍廢水必須嚴 格控制，妥善處理。

　　電鍍廠的廢水廢液組成比較復雜，其中氰系廢水中主要污染 物包括CN-、Cu2+、懸浮物以及少量有機污染物，因此在傳統的處 理過程中，只有重金屬元素沉淀的方法或設備，不涉及到后續的 氣體污染的處理和有用氣體的搜集。

　　發明內容

　　本實用新型的目的在于，提供一種結構合理、環保、可回收 和抑制廢氣排放的氰系廢水處理裝置。

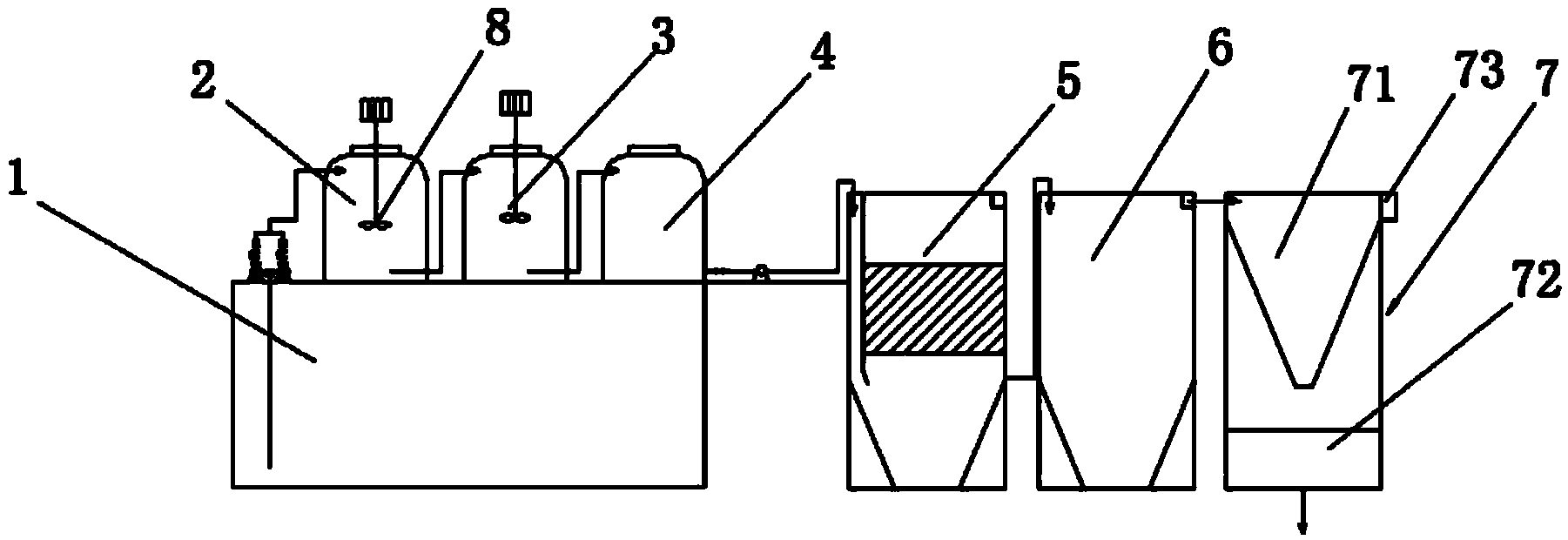

　　本實用新型解決其技術問題所采用的技術方案是：一種氰系 廢水處理裝置，包括調節池、一次破氰反應桶、二次破氰反應桶、 絮凝桶、重金屬回收沉淀桶、堿式氯化去氰桶、廢氣回收桶，調 節池的輸出端與一次破氰反應桶連接，一次破氰反應桶的輸出端 與二次破氰反應桶連接，二次破氰反應桶的輸出端與絮凝桶連接， 絮凝桶的輸出端與重金屬回收沉淀桶連接，重金屬回收沉淀桶的 輸出端與堿式氯化去氰桶連接，堿式氯化去氰桶的輸出端與廢氣 回收桶連接。

　　本實用新型的進一步設置為：在所述一次破氰反應桶、二次 破氰反應桶內均設置攪拌機。

　　本實用新型的進一步設置為：所述廢氣回收桶包括冷凝腔、 回收腔，冷凝腔為錐體，底部開口與回收腔連通。

　　本實用新型的進一步設置為：所述廢氣回收桶還包括調節冷 凝腔溫度的溫度調節器，溫度調節器固定在所述廢氣回收桶的側 壁上。

　　上述結構先將氰系廢水進行二次破氰反應，然后絮凝、沉淀， 將銅和重金屬離子沉淀下來便于回收，然后將含氰的廢水置入堿 式氯化去氰桶，利用次氯酸鈉將氰離子氧化，通過化學反應得到 氯化鈉、二氧化碳、氮氣，二氧化碳與氮氣進入廢氣回收桶，冷 凝腔進行降溫，二氧化碳常壓下會固化，因此氮氣通過降溫液化， 就能直接搜集回收，如果需要回收二氧化碳，可以加壓降溫，通 過二次加壓降溫，依次回收二氧化碳和氮氣，本實用新型不僅能 回收重金屬同時還能回收二氧化碳和氮氣，杜絕了廢氣排放。
