申請日2013.10.18

　　公開(公告)日2014.05.28

　　IPC分類號C02F1/32; H05B41/02

　　摘要

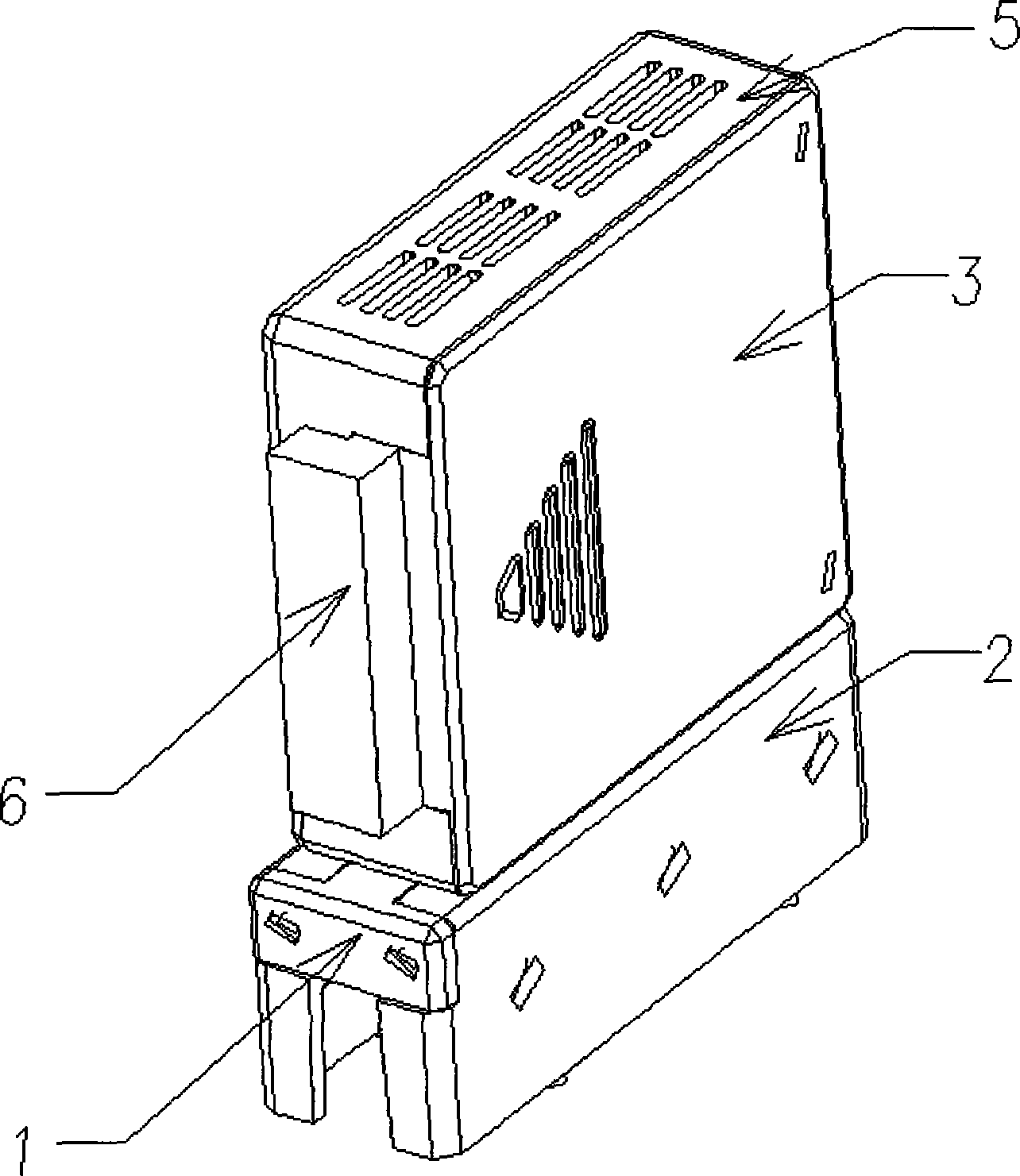

　　本實用新型公開了一種水處理紫外燈用鎮流器，其包括線路板、接線端子、底座、擋板、上蓋、下蓋，所述線路板豎直插接于底座頂面的盲槽，所述盲槽開口端螺紋連接有擋板，所述擋板與線路板接觸并限制線路板滑動，所述線路板的一面設有上蓋，另一面設有下蓋，上蓋和下蓋蓋合后形成的空腔將線路板容置其中，所述線路板與擋板同側插接有接線端子，所述接線端子伸出上蓋和下蓋形成的空腔外，上述結構的本實用新型安裝以及拆卸都十分方便。

　　權利要求書

　　1.一種水處理紫外燈用鎮流器，其特征在于：包括線路板、接線端子、底 座、擋板、上蓋、下蓋，所述線路板豎直插接于底座頂面的盲槽，所述盲槽開 口端螺紋連接有擋板，所述擋板與線路板接觸并限制線路板滑動，所述線路板 的一面設有上蓋，另一面設有下蓋，上蓋和下蓋蓋合后形成的空腔將線路板容 置其中，所述線路板與擋板同側插接有接線端子，所述接線端子伸出上蓋和下 蓋形成的空腔外。

　　2.根據權利要求1所述的水處理紫外燈用鎮流器，其特征在于：所述底座 在盲槽兩側的一個側面設有插桿，另一個側面設有相對應的插孔。

　　3.根據權利要求1所述的水處理紫外燈用鎮流器，其特征在于：所述底座 在盲槽兩側的一個側面設有卡扣，另一個側面設有卡槽。

　　4.根據權利要求1所述的水處理紫外燈用鎮流器，其特征在于：所述盲槽 的底面寬度大于頂面寬度。

　　5.根據權利要求1所述的水處理紫外燈用鎮流器，其特征在于：所述上蓋 和下蓋為一體成型。

　　6.根據權利要求1所述的水處理紫外燈用鎮流器，其特征在于：所述上蓋 和下蓋的表面設有散熱孔。

　　7.根據權利要求1所述的水處理紫外燈用鎮流器，其特征在于：所述盲槽 的底面設有散熱孔。

　　8.根據權利要求1-7任意一項所述的水處理紫外燈用鎮流器，其特征在于： 包括至少兩個線路板，以及與線路板對應數量的接線端子、底座、擋板，一個 上蓋、一個下蓋，所述上蓋和下蓋蓋合形成的空腔將所有線路板容置其中。

　　說明書

　　水處理紫外燈用鎮流器

　　技術領域

　　本實用新型涉及電照明與殺菌消毒的電器技術領域，尤其涉及一種水處理 紫外燈用鎮流器。

　　背景技術

　　紫外線殺菌消毒系統因其便利高效的特性已經廣泛應用于污水處理，其是 利用紫外燈射出紫外線來對污水進行殺菌消毒，已達到凈化污水的目的。紫外 線殺菌消毒系統需要大量紫外燈管，而紫外燈的啟動和工作均需要鎮流器，因 此就需要大量鎮流器。但現有水處理紫外燈用鎮流器一般用螺絲直接將整個鎮 流器固定在機柜里面，或是先把鎮流器組合好安裝在塑料架子里，再把架子固 定在機柜里，這樣的安裝方式十分不便。并且由于鎮流器屬于易損品，容易發 生故障，現有的結構也同樣導致在需要對鎮流器拆卸維修時因拆卸不便而費時 費力。

　　實用新型內容

　　針對現有問題，本實用新型提供一種水處理紫外燈用鎮流器，其結構簡單、 安裝以及維修都方便。

　　為了實現上述目的，本實用新型提供以下技術方案：

　　一種水處理紫外燈用鎮流器，其包括線路板、接線端子、底座、擋板、上 蓋、下蓋，所述線路板豎直插接于底座頂面的盲槽，所述盲槽開口端螺紋連接 有擋板，所述擋板與線路板接觸并限制線路板滑動，所述線路板的一面設有上 蓋，另一面設有下蓋，上蓋和下蓋蓋合后形成的空腔將線路板容置其中，所述 線路板與擋板同側插接有接線端子，所述接線端子伸出上蓋和下蓋形成的空腔 外。

　　上述的水處理紫外燈用鎮流器，可以使所述底座在盲槽兩側的一個側面設 有插桿，另一個側面設有相對應的插孔。

　　上述的水處理紫外燈用鎮流器，還可以使所述底座在盲槽兩側的一個側面 設有卡扣，另一個側面設有相對應的卡槽。

　　上述的水處理紫外燈用鎮流器，優選地，所述盲槽的底面寬度大于頂面寬 度。

　　上述的水處理紫外燈用鎮流器，優選地，所述上蓋和下蓋為一體成型。

　　上述的水處理紫外燈用鎮流器，進一步地，所述上蓋和下蓋的表面設有散 熱孔。

　　上述的水處理紫外燈用鎮流器，進一步地，所述盲槽的底面設有散熱孔。

　　上述的水處理紫外燈用鎮流器，更進一步地，包括至少兩個線路板，以及 與線路板對應數量的接線端子、底座、擋板，一個上蓋、一個下蓋，所述上蓋 和下蓋蓋合形成的空腔將所有線路板容置其中。

　　由于具有上述結構，本實用新型相比現有技術具有以下優點：

　　1、本實用新型水處理紫外燈用鎮流器，由于線路板與底座是插接方式，因 此安裝十分方便。

　　2、本實用新型水處理紫外燈用鎮流器，由于鎮流器內各組件是采用簡單的 可拆卸方式連接，因此維修時拆卸簡單。
