申請日2013.10.18

　　公開(公告)日2014.04.23

　　IPC分類號C02F1/74

　　摘要

　　本實用新型涉及一種能夠提高空氣氧化能力和空氣利用率，增加污水氧化深度，進一步降低處理成本的壓力式微納米曝氣污水氧化處理裝置。包括桶狀結構罐體、液位控制器、水調節閥、出氣調節閥、水提升泵和空壓機，所述罐體頂部分別設置液位控制器、出水口和出氣口，其底部設置進水口和進氣口，所述罐體內部設置填料層，所述出水口設置出水調節閥，所述出氣口設置出氣調節閥，所述進水口與水提升泵相連，所述進氣口與空壓機連接，所述桶狀結構罐體的上口封閉，所述桶狀結構罐體內部設置微納米氣泡發生器。污水與空氣混合物同時進入罐體，在罐體內部發生充分的曝氣氧化反應，最后從出水口排除。

　　權利要求書

　　1.一種壓力式微納米曝氣污水氧化處理裝置，包括桶狀結構罐體、液位控制器、水調節閥、出氣調節閥、水提升泵和空壓機，所述桶狀結構罐體頂部分別設置液位控制器、出水口和出氣口，所述桶狀結構罐體底部分別設置進水口和進氣口，所述桶狀結構罐體內部設置填料層，所述出水口設置出水調節閥，所述出氣口設置出氣調節閥，所述進水口與水提升泵相連，所述進氣口與空壓機連接，其特征在于：所述桶狀結構罐體的上口封閉。

　　2.如權利要求1所述的壓力式微納米曝氣污水氧化處理裝置，其特征在于：所述桶狀結構罐體內部設置微納米氣泡發生器。

　　說明書

　　壓力式微納米曝氣污水氧化處理裝置

　　技術領域

　　本實用新型屬于污水處理設備技術領域，具體涉及一種壓力式微納米曝氣污水氧化處理裝置。

　　背景技術

　　隨著人口的增加和工農業生產的發展，工業污水和生活用水的排放量也在日益增加，而且無論是工業污水還是生活污水，一般都含有大量的具有化學還原性的物質，包括無機物和有機物。這些物質不僅構成各種排放標準都有嚴格要求的水體主要污染指標之一——COD含量，并且其中部分成分對工業過程有特殊危害。如工業污水中常含有的硫化物，會顯著增加污水的腐蝕性;聚合物三次采油油田污水中的亞鐵、硫化氫等還原性物質會導致聚合物降解、降低聚合物的粘度、增加聚合物用量等。因此，對污水進行氧化處理是污水處理的常用方法。

　　目前，去除污水中還原性成分的方法主要有：生物氧化法、化學氧化法、電化學氧化法和常規曝氣氧化法。其中，生物氧化法是利用微生物的生物化學作用使還原性成分被氧化降解成危害較輕的物質形式，其工藝裝置簡單，但處理時間長，需要大容積的生物氧化池，并且氧化能力較弱;化學氧化法是添加具有強氧化性的化學藥劑在污水中，其氧化能力強，但處理成本高，在大規模的污水處理中難以推廣;電化學氧化法，即對污水進行電解，使之產生具有強氧化性的成分，但該法設備價格高，壽命短，導致污水處理成本高，并且操作維護復雜;常規曝氣氧化法，即在常壓下向污水通入足量空氣，可以在曝氣設備內充填適當?shù)奶盍�，以增加水與空氣的接觸，提高氧化效率，具有工藝設備簡單，處理成本低等優點。

　　申請?zhí)枺?00820210722.X申請日：2008-10-6的專利文件公開一種用于污水處理的曝氣塔，包括塔殼體、設置在塔殼體內部的塔板、設置在塔上部的抽氣口、進液口和設置在塔下部的多個對稱的進氣口、出液口，設置在塔殼內部的上方的液體分布器和下方的氣體分布器。該實用新型即采用曝氣氧化的方法，具有能耗低且溶氧效率高，工藝設備簡單，改進處理成本效率等優點。該實用新型的氧化效率相比其它方法已經達到了較高的水平，但由于空氣本身的氧化能力較弱，故該實用新型的空氣利用率還是比較低的，并且仍然存在氧化不夠徹底的問題。

　　實用新型內容

　　鑒于此，本實用新型的目的在于提供一種能夠提高空氣氧化能力和空氣利用率，增加污水氧化深度，進一步降低處理成本的壓力式微納米曝氣污水氧化處理裝置。

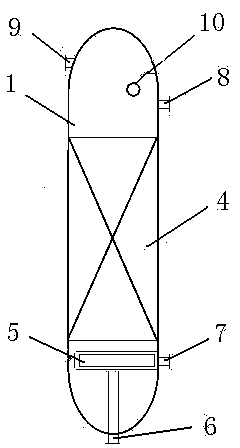

　　一種壓力式微納米曝氣污水氧化處理裝置，包括桶狀結構罐體、液位控制器、水調節閥、出氣調節閥、水提升泵和空壓機，所述桶狀結構罐體頂部分別設置液位控制器、出水口和出氣口，所述桶狀結構罐體底部分別設置進水口和進氣口，所述桶狀結構罐體內部設置填料層，所述出水口設置出水調節閥，所述出氣口設置出氣調節閥，所述進水口與水提升泵相連，所述進氣口與空壓機連接，所述桶狀結構罐體的上口封閉。

　　所述桶狀結構罐體內部設置微納米氣泡發生器。

　　本實用新型的有益效果是：本實用新型的桶狀結構罐體采用上口封閉的結構，可以增加罐體內部的氣壓，進而可以增加氧氣在污水中的溶解度，提高氧化反應速度;設置在桶狀結構罐體內的微納米氣泡發生器，可以使污水中的氣泡變得又細又密，使污水與氣泡可以更加密集的混合，進而提高空氣利用率;設置在反應區的填料，具有增加水氣接觸且對空氣氧化具有催化作用;最后，設置在罐體出口區的液位控制器、出水調節閥和出氣調節閥可以配合起來調節罐體內部的氣壓，為污水的曝氣氧化反應提供充足的壓力環境。
