申請日2013.10.18
公開(公告)日2014.05.14
IPC分類號C02F11/12
摘要
本實用新型公開了一種新型疊螺式污泥脫水機，其包括：機體，其具有過濾腔體以及安裝于過濾腔體且由主軸驅動的變徑變距的螺旋漿葉;支撐機體的支架;其特征在于，所述過濾腔體由變截面的過濾條環形排列而成，由過濾條排列而成的過濾面在兩兩過濾條之間具有過濾間隙，而該過濾間隙的走向與主軸的延伸方向相同;所述過濾條外圍通過支撐結構進行固定。本實用新型的有益效果是：本實用新型的過濾腔，使用工字形的過濾條，在腔體箍的內表面構成過濾面，而濾縫方向與污泥的運動方向保持一致，因此，污泥不易在縫隙嵌入或者受阻。
權利要求書
1.一種新型疊螺式污泥脫水機，其包括：機體，其具有過濾腔體以及安裝于過濾腔體且由主軸驅動的變徑變距的螺旋漿葉;支撐機體的支架;其特征在于，所述過濾腔體由變截面的過濾條環形排列而成，由過濾條排列而成的過濾面在兩兩過濾條之間具有過濾間隙，而該過濾間隙的走向與主軸的延伸方向相同;所述過濾條外圍通過支撐結構進行固定。
2.根據權利要求1所述的一種新型疊螺式污泥脫水機，其特征在于，所述過濾條通過環形陣列方式圍護而成過濾腔體，且過濾間隙等間距布置。
3.根據權利要求1所述的一種新型疊螺式污泥脫水機，其特征在于，所述過濾條表面設有耐磨層。
4.根據權利要求3所述的一種新型疊螺式污泥脫水機，其特征在于，所述耐磨層為氮硅化合物/氧化硅。
5.根據權利要求1所述的一種新型疊螺式污泥脫水機，其特征在于，所述支撐結構選用腔體箍，腔體箍具有一個內圓周面，該內圓周面具有延伸方向與主軸軸線延伸方向一致的固定槽，所述過濾條遠離過濾腔體端則嵌入固定槽。
6.根據權利要求1所述的一種新型疊螺式污泥脫水機，其特征在于，所述過濾條采用合金鋼澆鑄成型/由機床加工而成。
7.根據權利要求1所述的一種新型疊螺式污泥脫水機，其特征在于，所述過濾條的截面呈工字形。
8.根據權利要求1所述的一種新型疊螺式污泥脫水機，其特征在于，所述過濾條之間的間隙為1mm～5mm。
說明書

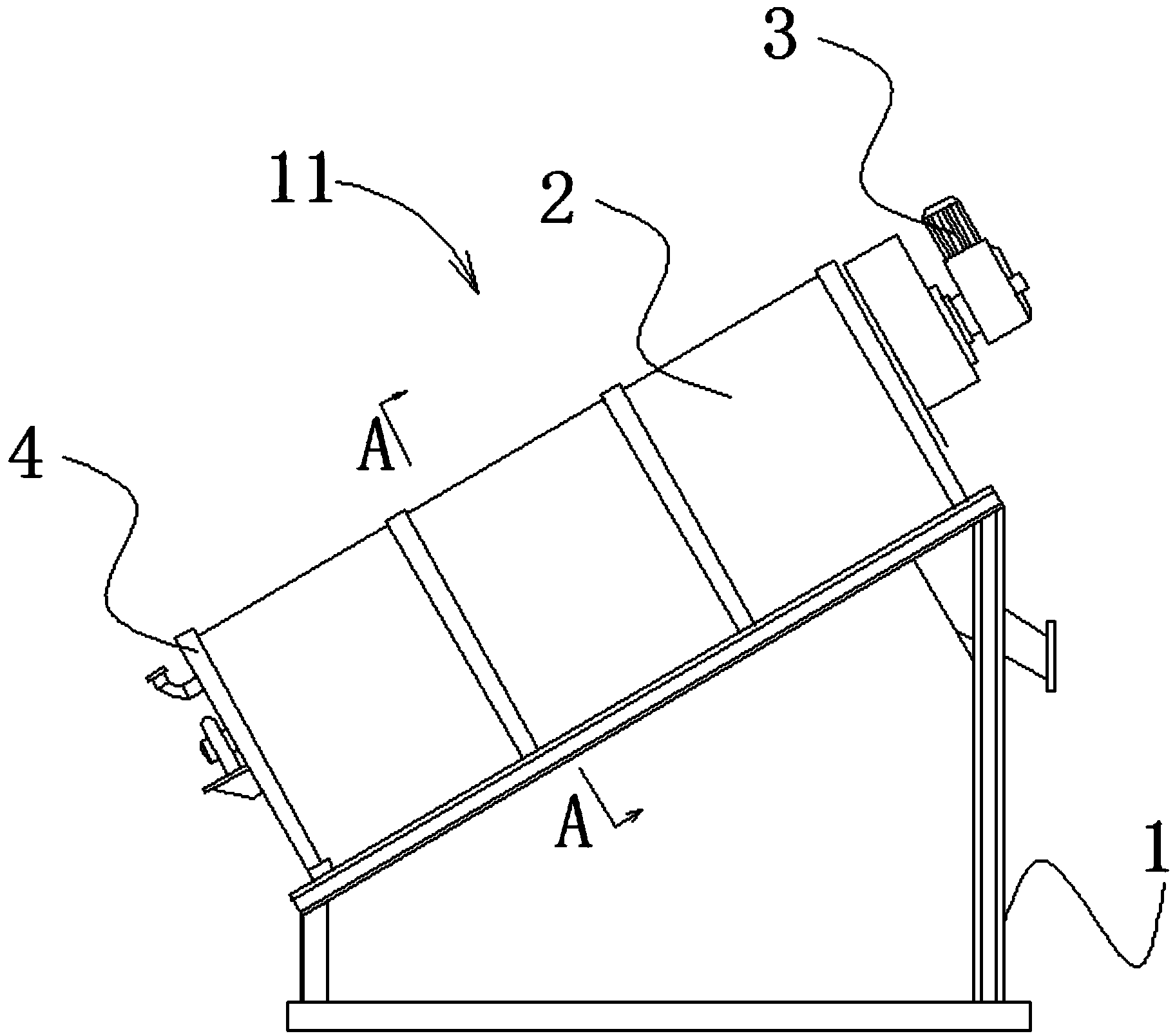

一種新型疊螺式污泥脫水機
技術領域
本實用新型涉及環保設備領域，尤其是涉及一種新型疊螺式污泥脫水機。
背景技術
目前市場上的疊螺式污泥脫水機，過濾腔是由動片和定片(靜片)層疊而成 的，而污泥是沿軸向運動。這樣層疊而成的腔體，與軸向運動的污泥呈直角前 進，這樣污泥在動片與靜片的間隙相對運動時，縫隙被污泥堵塞，致使過水面 積逐漸縮小，最后無法工作。
實用新型內容
本實用新型的目的就是為了解決上述問題，提供一種新型疊螺式污泥脫水 機。
為了實現上述目的，本實用新型采用如下技術方案：
一種新型疊螺式污泥脫水機，其包括：機體，其具有過濾腔體以及安裝于過 濾腔體且由主軸驅動的變徑變距的螺旋漿葉;支撐機體的支架;其特征在于， 所述過濾腔體由變截面的過濾條環形排列而成，由過濾條排列而成的過濾面在 兩兩過濾條之間具有過濾間隙，而該過濾間隙的走向與主軸的延伸方向相同; 所述過濾條外圍通過支撐結構進行固定。
優選地，所述過濾條通過環形陣列方式圍護而成過濾腔體，且過濾間隙等間 距布置。
優選地，所述過濾條表面設有耐磨層。
優選地，所述耐磨層為氮硅化合物/氧化硅。
優選地，所述支撐結構選用腔體箍，腔體箍具有一個內圓周面，該內圓周面 具有延伸方向與主軸軸線延伸方向一致的固定槽，所述過濾條遠離過濾腔體端 則嵌入固定槽。
優選地，所述過濾條采用合金鋼澆鑄成型/由機床加工而成。
優選地，所述過濾條的截面呈工字形。
優選地，所述過濾條之間的間隙為1mm～5mm。
與現有技術相比，本實用新型具有如下有益效果：本實用新型的過濾腔，使 用工字形的過濾條，在腔體箍的內表面構成過濾面，而濾縫方向與污泥的運動 方向保持一致，因此，污泥不易在縫隙嵌入或者受阻。
即使過濾縫隙被污泥阻塞，也容易經過人工清洗而得以解決。
過濾條具有諸如氮硅化合物等耐磨層結構在提高整體耐磨性能的同時，也延 長了過濾條的使用期限。
