申請日2013.10.18

　　公開(公告)日2014.07.02

　　IPC分類號C02F3/28

　　摘要

　　本實用新型提供了一種適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，包括殼體，殼體內從下到上依次設有布水混合區、顆粒污泥膨脹區、一級三相分離器、精處理區、二級三相分離器和出水區，出水區連接外循環回流管的一端，布水混合區內設有布水器，布水混合區的底部連接進水管，進水管連接外循環回流管的另一端，一級三相分離器和二級三相分離器的頂端分別連接一級上升管和二級上升管，一級上升管和二級上升管連接氣液分離器，氣液分離器連接沼氣收集管和內循環下降管，內循環下降管的出水口位于布水器上方，沼氣收集管連接沼氣收集系統。本實用新型抗沖擊能力強，具有穩定的生物截留能力、良好的生物功能分布、高效的處理能力。

　　權利要求書

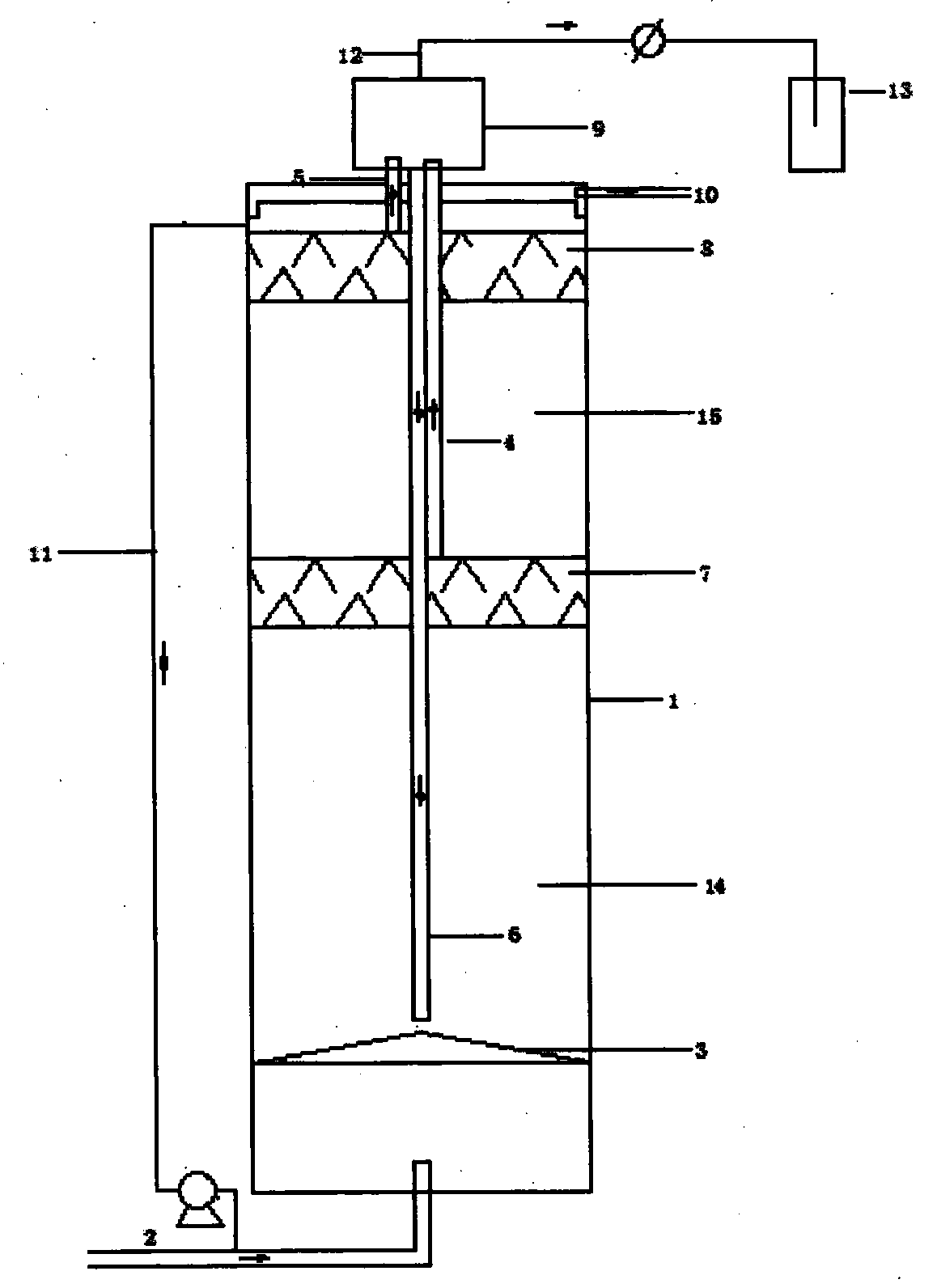

　　1.一種適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，包括殼體(1)，殼體(1)內從下到上依次設有布水混合區、顆粒污泥膨脹區(14)、一級三相分離器(7)、精處理區(15)、二級三相分離器(8)和出水區，出水區連接外循環回流管(11)的一端，布水混合區內設有布水器(3)，布水混合區的底部連接進水管(2)，進水管(2)連接外循環回流管(11)的另一端，一級三相分離器(7)和二級三相分離器(8)的頂端分別連接一級上升管(4)和二級上升管(5)，一級上升管(4)和二級上升管(5)連接氣液分離器(9)，氣液分離器(9)連接沼氣收集管(12)和內循環下降管(6)，內循環下降管(6)的出水口位于布水器(3)上方，沼氣收集管(12)連接沼氣收集系統(13)。

　　2.如權利要求1所述的適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，所述的外循環回流管(11)上設有循環泵與計量控制裝置。

　　3.如權利要求1所述的適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，所述的顆粒污泥膨脹區(14)和精處理區(15)的高度比為1:1~3:1，顆粒污泥膨脹區(14)和精處理區(15)內接種厭氧顆粒污泥。

　　4.如權利要求1所述的適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，所述的顆粒污泥膨脹區(14)外壁設有4個取樣口，精處理區(15)的外壁設有3個取樣口。

　　5.如權利要求1所述的適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，所述的沼氣收集管(12)連至地面供取樣。

　　6.如權利要求1所述的適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，所述的外循環回流管(11)連接出水區的下部。

　　7.如權利要求1所述的適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，所述的布水器(3)為多片螺旋扇葉形結構，內循環下降管(6)的出水端內側布置螺旋狀葉片，下降管出水端內側布置的螺旋狀葉片方向與布水器(3)葉片的出水方向相同。

　　8.如權利要求1所述的適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，所述的內循環下降管(6)的出水口位于布水器(3)上方的中間位置，并不進入布水混合區。

　　9.如權利要求1所述的適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，所述的一級三相分離器(7)和二級三相分離器(8)均包括2~6層集氣支槽和1~3個集氣總槽，一級三相分離器(7)和二級三相分離器(8)的集氣總槽頂部分別與一級上升管(4)和二級上升管(5)的底部相連通。

　　說明書

　　適用于染整廢水處理的強化循環高效厭氧生物反應器

　　技術領域

　　本實用新型涉及一種適用于高濃度染整廢水處理的高效生物反應器，屬于廢水生物處理領域。

　　背景技術

　　印染行業是工業廢水排放大戶，據不完全統計，全國印染廢水每天排放量為3×106～4×106m3。印染廢水具有水量大、有機污染物含量高、色度深、堿性大、水質變化大等特點，屬難處理的工業廢水。印染廢水是各類紡織印染企業生產過程中排放的各種廢水的總稱。印染加工主要分為前處理(包括燒毛、退漿、煮煉、漂白、絲光等工序)、染色(包括染色、皂洗、水洗工序)、印花和整理四部分。

　　目前，印染廢水的處理主要有物理法、化學法和生物法，而在實際工程應用中多是幾種物化、生化工藝的組合。一般來說，生物處理工藝較物化處理工藝具有處理費用低、污染物降解徹底(不僅僅是水體中污染物的轉移)等特點，而生物處理工藝根據微生物新陳代謝過程中受氫體是否是氧氣而分為厭氧生物處理和好氧生物處理。厭氧生物處理不需要曝氣，在目前的印染廢水處理工程中一般只利用其前段的水解和酸化過程(主要是因?yàn)橛∪緩U水的可生化性較差，B/C一般小于0.2)，而產甲烷階段較少應用。

　　內循環反應器(IC)和膨脹顆粒污泥床反應器(EGSB)作為第三代厭氧反應器的代表，已成功應用于啤酒生產、食品加工、造紙等行業生產廢水處理中，但是印染廢水由于可生化性差、水質復雜等特點，這兩種反應器難以實現對印染廢水的高效處理。

　　本實用新型即是針對以上背景，設計出的一種適合印染廢水處理的高效厭氧生物反應器，對于處理高色度、可生化性較差的印染廢水具有獨特的優勢，可實現對印染廢水的高效處理。

　　實用新型內容

　　本實用新型的目的是提供一種新型的適用于染整廢水生化處理的強化循環高效厭氧反應器，在內循環厭氧反應器的基礎上引入外循環系統，即彌補了單獨用內循環厭氧反應器處理染整廢水傳質效果差，產氣量不足以發生內循環的缺陷，也保持了分段處理的優點，其具有良好的污泥截留性能、較高的抗沖擊負荷 能力和優良的水力條件，在處理染整廢水方面有著獨特的優勢。

　　為了達到上述目的，本實用新型提供了一種適用于染整廢水處理的強化循環高效厭氧生物反應器，其特征在于，包括殼體，殼體內從下到上依次設有布水混合區、顆粒污泥膨脹區、一級三相分離器、精處理區、二級三相分離器和出水區，出水區的上部連接出水管，出水區的下部連接外循環回流管的一端，布水混合區內設有布水器，布水混合區的底部連接進水管，進水管連接外循環回流管的另一端，一級三相分離器和二級三相分離器的頂端分別連接一級上升管和二級上升管，一級上升管和二級上升管連接氣液分離器，氣液分離器連接沼氣收集管和內循環下降管，內循環下降管的出水口位于布水器上方，沼氣收集管連接沼氣收集系統。

　　優選地，所述的外循環回流管上設有循環泵與計量控制裝置。

　　優選地，所述的顆粒污泥膨脹區和精處理區的高度比為1∶1～3∶1，顆粒污泥膨脹區和精處理區內接種厭氧顆粒污泥。

　　優選地，所述的顆粒污泥膨脹區外壁設有4個取樣口，精處理區的外壁設有3個取樣口。

　　優選地，所述的沼氣收集管連至地面供取樣。

　　優選地，所述的外循環回流管連接出水區的下部。

　　優選地，所述的布水器為多片螺旋扇葉形結構，內循環下降管的出水端內側布置螺旋狀葉片，下降管出水端內側布置的螺旋狀葉片方向與布水器葉片的出水方向相同

　　優選地，所述的內循環下降管的出水口位于布水器上方的中間位置，并不進入布水混合區。

　　優選地，所述的一級三相分離器和二級三相分離器均包括2～6層集氣支槽和1～3個集氣總槽，一級三相分離器和二級三相分離器的集氣總槽頂部分別與一級上升管和二級上升管的底部相連通。

　　本實用新型中，反應器的底部布水區連接進水管、內循環下降管和外循環回流管，外回流管連接進水管，構成外循環系統。反應器分為上下兩個反應室，即顆粒污泥膨脹區和精處理區，在每個反應室的頂部分別設置三相分離器，三相分離器的頂部均有一上升管到達頂部的氣液分離器，氣液分離器設有沼氣收集管， 氣液分離器中有一下降管至膨脹區的底部，這樣構成一個內循環系統。

　　與現有技術相比，本實用新型的有益效果是：

　　(1)通過設置外循環系統，使得第一反應室(顆粒污泥膨脹區)的水力負荷比進水時的水力負荷增加0.5～10倍，在較高的水力負荷下，第一反應室的污泥達到充分的流化狀態，加強傳質過程，提高了反應器的生化反應速度。

　　(2)外循環過程的存在使得內循環在產氣量不足的情況下得以持續運行，大大提高了厭氧消化速率和有機負荷。

　　(3)出水回流可充分利用厭氧降解過程產生的堿性物質(如氨氮)提高進水堿度和pH值，保證反應器內的pH穩定，減少調整pH的投酸量，有助于降低運行費用。

　　(4)通過出水回流，反應器具有抗沖擊負荷的能力，使進水中的毒物濃度被稀釋至對微生物不再有毒害作用。

　　(5)所述的外循環回流管上設有循環泵與計量控制裝置，可以根據不同的水質條件控制外循環流量;通過回流泵和計量設備實現對反應器可控的強化外循環，有利于提高反應器內部水流的上升速度，促進反應器內部顆粒污泥和廢水的混合度，改善反應器的水力條件和傳質效果;這種回流方式并不改變出水區的表面負荷，有利于保證出水水質的穩定性。

　　(6)所述的內循環下降管并不進入布水混合區，以減少進水水頭對氣液分離器(集氣區)液位的影響，提高內回流效率。

　　(7)所說的布水器為多片螺旋扇葉形結構，進水從相鄰扇葉空隙間擠出，形成螺旋狀、中間流速小、四周流速大的旋轉水流，在顆粒污泥膨脹區至第一級三相分離器之間形成螺旋上升的氣相、固相和液相混合相。通過獨特的布水器結構形式和可控的強化外循環，根據需要可以在第一級反應室中實現顆粒污泥的流化狀態。
