申請日2013.10.23

　　公開(公告)日2014.07.02

　　IPC分類號C02F1/463

　　摘要

　　本實用新型公開了一種同軸電絮凝污水處理系統的緩沖池，包括緩沖池體，緩沖池體一側設置有橫截面為“V”型結構的沉淀槽，沉淀槽設置于緩沖池體一側底部，沉淀槽與緩沖池體為一體化設置，緩沖池體上設置曝氣裝置，曝氣裝置包括進氣管和曝氣咀，進氣管設置于緩沖池體的側邊底部，曝氣咀設置于進氣管上;本實用新型目的是提供一種結構簡單、污水的處理效果好的同軸電絮凝污水處理系統的緩沖池，在緩沖調節池內采取一定的強氧化措施，削減系統有機污染物的負荷，對整個污水處理系統的運行進行改善。

　　權利要求書

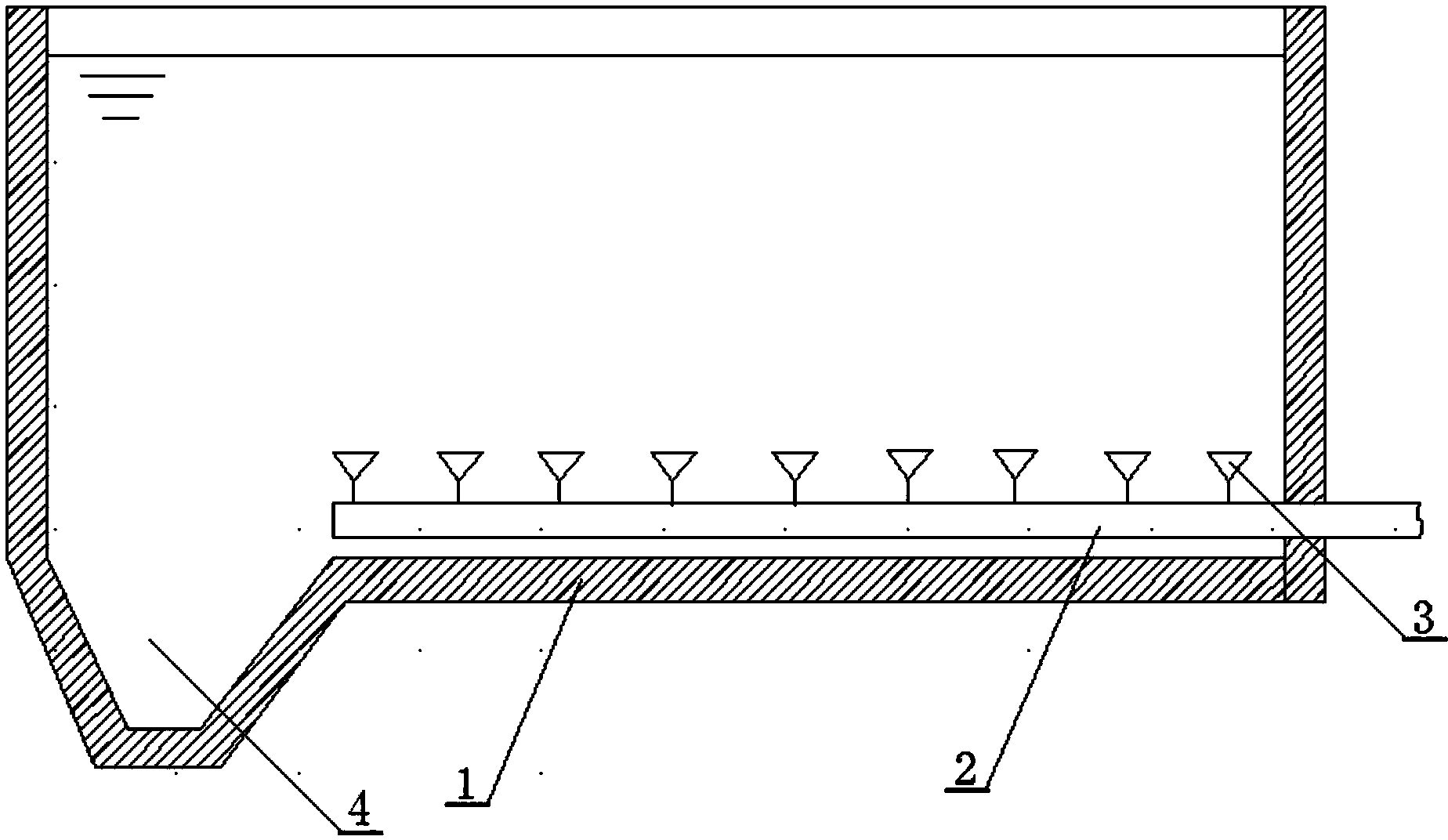

　　1.一種同軸電絮凝污水處理系統的緩沖池，其特征在于：包括緩沖池體(1)，所述的緩沖池體(1)一側設置有橫截面為“V”形結構的沉淀槽(4)，所述的沉淀槽(4)設置于緩沖池體(1)一側底部，所述沉淀槽(4)與緩沖池體(1)為一體化設置，所述的緩沖池體(1)上設置曝氣裝置，所述的曝氣裝置包括進氣管(2)和曝氣咀(3)，所述的進氣管(2)設置于緩沖池體(1)的側邊底部，所述的曝氣咀(3)設置于進氣管(2)上。

　　2.根據權利要求1所述的一種同軸電絮凝污水處理系統的緩沖池，其特征在于：所述的進氣管(2)設置于緩沖池體(1)側邊相對沉淀槽(4)一側的底部位置。

　　說明書

　　一種同軸電絮凝污水處理系統的緩沖池

　　技術領域

　　本實用新型屬于水處理設備技術領域，具體涉及一種同軸電絮凝污水處理系統的緩沖池。

　　背景技術

　　同軸電絮凝污水處理系統，由原水預處理設備、電絮凝反應器、電絮凝反應電源、出水后處理設備等部分組成。在原水預處理部分設有污水緩沖調節池，它是對系統進水的水量和水質進行調節，減輕污水對系統后續部分產生沖擊，使整個污水處理系統能夠正常運行。但是，對一些有機物濃度較高和含有難以氧化有機污染物的廢水，僅使用攔截、除砂、沉淀、混合等方法，不能達到污水預處理的目的。

　　實用新型內容

　　本實用新型目的是提供一種結構簡單、污水的處理效果好的同軸電絮凝污水處理系統的緩沖池，在緩沖池內采取一定的強氧化措施，削減系統處理有機污染物的負荷，對整個污水處理系統的運行進行改善。

　　為了解決上述技術問題，本實用新型是通過以下技術方案實現的：一種同軸電絮凝污水處理系統的緩沖池，其包括緩沖池體，所述的緩沖池體一側設置有橫截面為“V”形結構的沉淀槽，所述的沉淀槽設置于緩沖池體一側底部，所述沉淀槽與緩沖池體為一體化設置，所述的緩沖池體上設置曝氣裝置，所述的曝氣裝置包括進氣管和曝氣咀，所述的進氣管設置于緩沖池體的側邊底部，所述的曝氣咀設置于進氣管上。

　　優選的是，所述的進氣管設置于緩沖池體側邊相對沉淀槽一側的底部位置。

　　本實用新型的工作原理：

　　本實用新型是對同軸電絮凝污水處理系統的緩沖池進行改進，緩沖池是在普通緩沖調節池的底部設有曝氣裝置，當污水進入同軸電絮凝污水處理系統時，先在該緩沖調節池內得到曝氣，增加污水中的溶解氧含量，這時，污水中的好氧細菌迅速生長、繁殖和代謝，使污水中的部分有機物得到消解和降解。經過預處理的有機廢水再進入同軸電絮凝反應器時，污水中有機物的氧化絮凝更加容易，污水的處理程度更為徹底。
