申請日2013.10.23

　　公開(公告)日2014.06.11

　　IPC分類號F24H4/02; E21B36/02; E21B36/00; F24H9/20

　　摘要

　　一種油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，包括熱泵裝置和水套爐加熱裝置，熱泵裝置包括設在水套爐殼體內上部的冷凝室、原油二級加熱盤管、中部的稀溶液噴淋管、左下部的稀溶液換熱管、下部的蒸汽發生室和濃溶液與稀溶液換熱室，油田污水換熱器內下部的冷凝液蒸發室、上部的蒸汽吸收室，水套爐殼體和油田污水換熱器之間的濃溶液循環泵、稀溶液循環泵、冷凝液循環泵，油田污水換熱器內上部的原油一級加熱盤管、水套爐、油田污水換熱器內下部的污水換熱盤管、油田污水換熱器內的蒸汽吸收室上部稀溶液噴淋管、稀溶液噴淋管上部的濃溶液噴淋管、污水換熱盤管上面的冷凝液噴淋管;該裝置充分利用了油田污水的預熱、節約了能源。

　　權利要求書

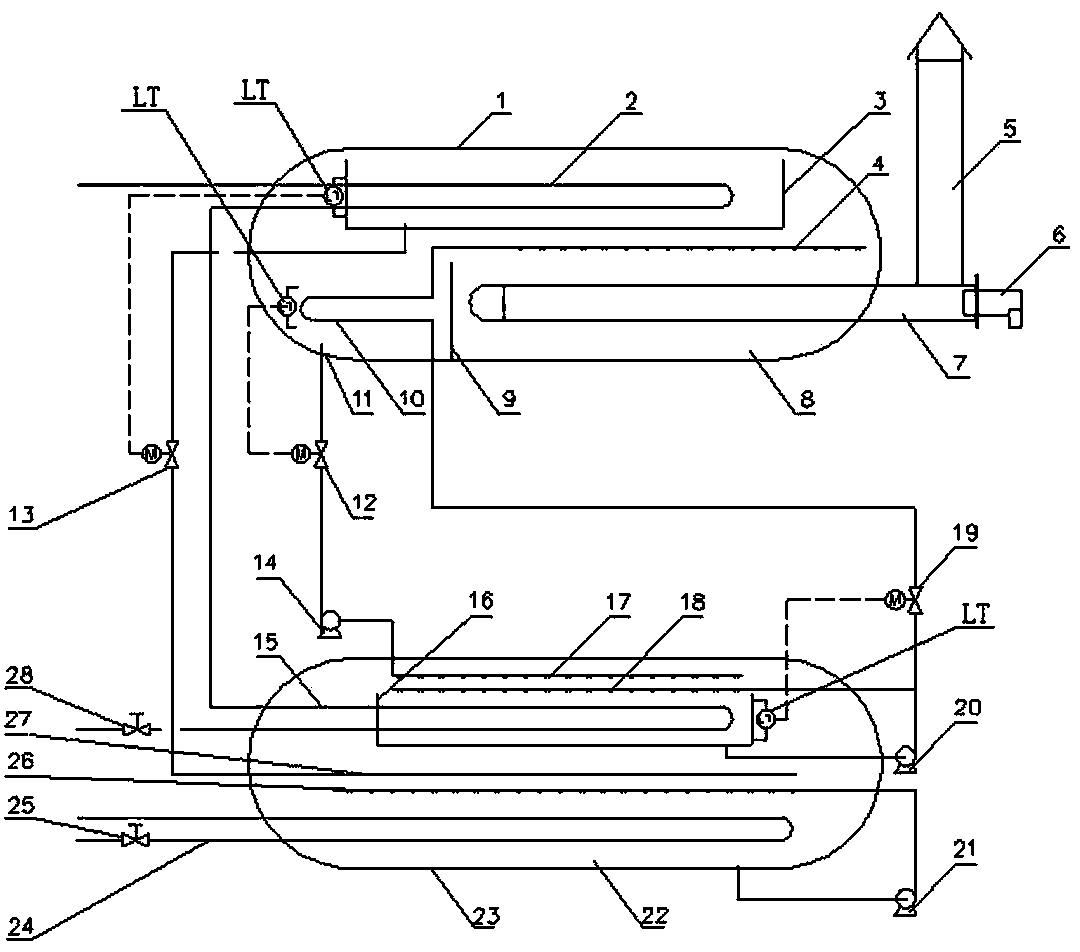

　　1.一種油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，包括熱泵裝置和水套爐加熱裝置，其特征在于熱泵裝置包括設在水套爐內上部的冷凝室(3)、下部的蒸汽發生室(8)和濃溶液與稀溶液換熱室(11)，設在油田污水換熱器(23)內下部的冷凝液蒸發室(22)、上部的蒸汽吸收室(16)，設在水套爐(1)和油田污水換熱器(23)之間的濃溶液循環泵(14)、稀溶液循環泵(20)、冷凝液循環泵(21)，設在油田污水換熱器(23)內上部的原油一級加熱盤管(15)，設在水套爐(1)上部的原油二級加熱盤管(2)、設在油田污水換熱器(23)內下部的污水換熱盤管(24)、設在水套爐內左下部的與稀溶液循環泵(20)出口相連的稀溶液換熱盤管(10)、設在水套爐內中部的與稀溶液換熱盤管(10)相連的稀溶液噴淋管(4)和設在油田污水換熱器(23)內的蒸汽吸收室(16)上部且與稀溶液循環泵(20)出口相連的稀溶液噴淋管(18)、設在稀溶液噴淋管(18)上部的且與濃溶液循環泵(14)出口相連的濃溶液噴淋管(17)、設在污水換熱盤管(24)上面的且與冷凝液循環泵(21)出口相連的冷凝液噴淋管(26)、設在冷凝液噴淋管(26)上面的且與冷凝室(3)底部相連的冷凝液噴淋管(27);水套爐加熱裝置包括水套爐(1)、設在水套爐內底中左側的溢流堰板(9)、水平設在溢流堰板右側的且伸出水套爐外的U形火筒(7)、設在火筒末端的煙囪(5)和設在火筒始端的燃燒器(6);冷凝室(3)、濃溶液與稀溶液換熱室(11)、蒸汽吸收室(16)各自一側設有液位傳感器(LT)。

　　2.根據權利要求1所述的油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，其特征在于：濃溶液循環泵(14)進口通過連接管與濃溶液與稀溶液換熱室(11)底部相連，在連接管上設有流量調節閥，流量調節閥的信號線與濃溶液與稀溶液換熱室(11)上的液位傳感器相聯。

　　3.根據權利要求1所述的油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，其特征在于：稀溶液循環泵(20)進口與蒸汽吸收室(16)底部相連，在稀溶液循環泵出口與稀溶液換熱盤管(10)的連接管上設有一個流量調節閥(19)，流量調節閥的信號線與蒸汽吸收室(16)上的液位傳感器(LT)相聯。

　　4.根據權利要求1所述的油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，其特征在于：冷凝液循環泵(21)的進口與冷凝液蒸發室(22)底部相聯。

　　5.根據權利要求1所述的油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，其特征在于：在冷凝室(3)與冷凝液噴淋管(27)連接管路上設有流量調節閥(13)、流量調節閥(13)的信號線與冷凝室(3)上的液位傳感器相聯。

　　6.根據權利要求1所述的油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，其特征在于：水套爐和油田污水換熱器設為具有相對真空度的臥式圓筒形容器。

　　7.根據權利要求1所述的油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，其特征在于：冷凝室和蒸汽吸收室各設為長條形，上面開口，下面封底，左右兩側封板和封底的邊沿各自焊在水套爐殼體和油田污水換熱器上。

　　8.根據權利要求1所述的油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，其特征在于：原油一級加熱盤管水平設在蒸汽吸收室中下部，原油二級加熱盤管水平設在冷凝室中下部。

　　說明書

　　油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置

　　技術領域

　　本發明是一種油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，主要用于油田生產原油加熱及與之相關的油田節能領域。

　　背景技術

　　大慶油田、勝利油田等大型油田經過多年開采已進入高含水期，產出的含油污水總量較大，其溫度約為45℃～65℃，蘊含有豐富的余熱資源。從目前油田的生產情況來看，這些低溫污水大部分未能被充分利用，僅用于回注或者排放掉，污水中的熱量白白散入大氣中。同時，油田還需采用鍋爐系統為原油輸送及原油脫水提供大量熱源。如何實現油田污水余熱回收利用，并降低油田鍋爐能源消耗成為節能減排的重要目標。

　　熱泵是一種從低溫源取出熱量并傳送到高溫源的設備，它可將屬于低溫范圍的環境熱量及工業余熱轉變?yōu)橛杏玫哪芰�，并提供給室內供暖或某些工藝過程。目前國內外水源熱泵在工業領域主要用于油田原油加熱或工業廢水和城市污水的余熱回收。隨著熱泵的成熟和普及，熱泵以其回收低溫廢熱、節約能源等特點得到了廣泛應用。利用油田污水余熱給原油加熱是一種既環保又節能的最好途徑。

　　發明內容

　　本發明的目的是提供一種油田污水余熱回收熱泵與水套爐聯合的原油加熱裝置，解決油田污水余熱回收加熱原油及給其他生產生活環節提供熱源的問題。

　　本發明包括熱泵裝置和水套爐加熱裝置，其特征在于熱泵裝置包括設在水套爐內上部的冷凝室(3)、下部的蒸汽發生室(8)和濃溶液與稀溶液換熱室(11)，設在油田污水換熱器(23)內下部的冷凝液蒸發室(22)、上部的蒸汽吸收室(16)，設在水套爐(1)和油田污水換熱器(23)之間的濃溶液循環泵(14)、稀溶液循環泵(20)、冷凝液循環泵(21)，設在油田污水換熱器(23)內上部的原油一級加熱盤管(15)設在水套爐(1)上部的原油二級加熱盤管(2)、設在油田污水換熱器(23)內下部的污水換熱盤管(24)、設在水套爐內左下部的與稀溶液循環泵(20)出口相連的稀溶液換熱盤管(10)、設在水套爐內中部的與稀溶液換熱盤管(10)相連的稀溶液噴淋管(4)和設在油田污水換熱器(23)內的蒸汽吸收室(16)上部且與稀溶液循環泵(20)出口相連的稀溶液噴淋管(18)、設在稀溶液噴淋管(18)上部的且與濃溶液循環泵(14)出口相連的濃溶液噴淋管(17)、設在污水換熱盤管(24)上面的且與冷凝液循環泵(21)出口相連的冷凝液噴淋管(26)、設在冷凝液噴淋管(26)上面的且與冷凝室(3)底部相連的冷凝液噴淋管(27);水套爐加熱裝置包括水套爐殼體(1)、設在水套爐殼體內底中左側的溢流堰板(9)、水平設在溢流堰板右側的且伸出水套爐殼體外的U形火筒(7)、設在火筒末端的煙囪(5)和設在火筒始端的燃燒器(6);冷凝室(3)、濃溶液與稀溶液換熱室(11)、蒸汽吸收室(16)各自一側設有液位傳感器(LT)。

　　濃溶液循環泵(14)進口通過連接管與濃溶液與稀溶液換熱室(11)底部相連，在連接管上設有流量調節閥，流量調節閥的信號線與濃溶液與稀溶液換熱室(11)上的液位傳感器相聯。

　　稀溶液循環泵(20)進口與蒸汽吸收室(16)底部相連，在稀溶液循環泵出口與稀溶液換熱盤管(10)的連接管上設有一個流量調節閥(19)，流量調節閥的信號線與蒸汽吸收室(16)上的液位傳感器(LT)相聯。

　　冷凝液循環泵(21)的進口與冷凝液蒸發室(22)底部相聯。

　　在冷凝室(3)與冷凝液噴淋管(27)連接管路上設有流量調節閥(13)、流量調節閥(13)的信號線與冷凝室(3)上的液位傳感器相聯。

　　水套爐和油田污水換熱器設為具有相對真空度的臥式圓筒形容器。

　　冷凝室和蒸汽吸收室各設為長條形，上面開口，下面封底，左右兩側封板和封底的邊沿各自焊在水套爐殼體和油田污水換熱器上。

　　原油一級加熱盤管水平設在蒸汽吸收室中下部，原油二級加熱盤管水平設在冷凝室中下部。

　　本發明將水套爐加熱裝置與熱泵裝置有機結合一體，充分回收了油田污水的熱能，為原油加熱和其他生產、生活環節提供足夠的熱源，從而節省了大量燃料，減少了對環境的污染，對節能減排，對推動低碳經濟發展戰略具有顯著作用。
