本實用新型公開了一種人造革廢水COD和SS在線檢測裝置，包括廢水箱、計量泵、混合箱、檢測箱和過濾箱。(1)檢測過程全自動，自動檢測，自動清洗，自動調節控制，省去了大量人力物力，且全過程安全環保無污染;(2)設有兩種波長光，既可打開可見光源單獨檢測SS，之后檢測COD時又可同時打開可見光源和紫外光源，由此可剔除懸浮物的干擾，提高COD檢測精度;(3)利用計量泵，設定一定液體流量，根據液體流過的時間可高精度自動配置所需的混合液;(4)利用第一水泵，可將先后進入混合箱的人造革廢水和純凈水充分混合，減小實驗誤差;(5)可在線進行原人造革廢水，過濾后廢水，生化處理后廢水三種廢水的檢測。
權利要求書
1.一種人造革廢水COD和SS在線檢測裝置，包括廢水箱、計量泵、混合箱、檢測箱和過 濾箱，其特征在于：所述的檢測箱包括：紫外光入射光路、可見光入射光路、紫外光探測 光路、可見光探測光路、人造革廢水水樣輸入管路、純凈水輸入管路、循環廢液輸入管路 和殼體，所述殼體兩側設有光電測量裝置，左邊光電測量裝置包含紫外光入射光路、可見 光入射光路，右邊光電測量裝置包含紫外光探測光路、可見光探測光路，所述可見光入射 光路、可見光探測光路在同一光路上，所述紫外光入射光路、紫外光探測光路設置在同一 光路上;檢測箱的水路結構包括1號廢水箱、2號廢水箱、3號廢水箱、計量泵、混合箱、 檢測箱、過濾箱、三向電磁閥T1、三向電磁閥T2、三向電磁閥T3、三向電磁閥T4、三向 電磁閥T5、三向電磁閥T6、三向電磁閥T7、三向電磁閥T8、三向電磁閥T9、三向電磁閥 T10、三向電磁閥T11、三向電磁閥T12、電磁閥K1、電磁閥K2、電磁閥K3、電磁閥K4、 電磁閥K5、電磁閥K6、電磁閥K7、第一水泵P1和第二水泵P2，所述的1號廢水箱的進水 口通過三向電磁閥T3與原人造革廢水出水口管路和純凈水管路連接，2號廢水箱的進水口 通過三向電磁閥T4與廢水過濾池出水口管路和純凈水管路連接，3號廢水箱的進水口通過 三向電磁閥T5與廢水生化處理池出水口管路和純凈水管路連接;計量泵通過三向電磁閥T6、 T9與1號廢水箱的出水口連接，通過三向電磁閥T7、T9與2號廢水箱的出水口連接，通過 三向電磁閥T8、T9與3號廢水箱的出水口連接，通過三向電磁閥T9與純凈水管路連接， 通過三向電磁閥T10與人造革廢水管路和混合箱進水口連接，混合箱通過電磁閥K1與純凈 水管路連接，通過K2與第一水泵P1的進水口連接，通過三向電磁閥T11與檢測箱的進水 口連接和人造革廢水管路連接，檢測箱通過三向電磁閥T12人造革廢水管路和過濾箱進水 口連接，通過電磁閥K3與純凈水管路連接，過濾箱通過電磁閥K5與人造革廢水管路連接， 通過電磁閥K4與純凈水管路連接，通過電磁閥K6與第二水泵P2的進水口連接，出水口通 過電磁閥K7與人造革廢水管路連接，三向電磁閥T1連接廢水過濾池出水口，原廢水出水 口和廢水生化處理池進水口，三向電磁閥T2連接廢水生化處理池出水口，廢水生化處理池 進水口和人造革廢水回收管路;
廢水箱包括：廢水箱輸入口、廢水箱、廢水箱輸出口和廢水箱外壁;
混合箱包括：混合箱外壁、混合箱內壁、人造革廢水輸入口、純凈水輸入口、廢水輸出口、 循環廢液輸入口和循環廢液輸出口;
過濾箱包括：過濾箱內壁、過濾箱外壁、過濾網、過濾箱清洗液出口、廢水輸入口、廢水 輸出口、純凈水輸入口和循環水輸出口。
說明書
人造革廢水COD和SS在線檢測裝置
技術領域
本實用新型涉及人造革(有機廢水)廢水檢測領域，尤其涉及在線檢測人造革廢水COD 和SS的裝置。
背景技術
人造革廠廢水排放量大、pH值高、色度高、污染物種類繁多、成份復雜。其中污染物 包括有機物和無機物，而化學需氧量(COD)反映了水體受還原性有機物污染的程度，基于 水體被有機物污染是很普遍的現象，故化學需氧量指標也作為有機物相對含量的綜合指標 之一。懸浮物(SS)指懸浮在水中的固體物質，包括不溶于水中的無機物、有機物及泥砂、 黏土、微生物等。水中懸浮物含量是衡量水污染程度的指標之一。懸浮物是造成水渾濁的 主要原因。
傳統水環境監測的COD測量方法根據所用氧化劑的不同主要為重鉻酸鉀法和高錳酸鉀 法，兩者測量結果相對可靠，重現性好，但存在著測定時間長，使用的儀器設備所占用的 空間體積龐大，使用的試劑價格較貴且有毒性，測定結果再現性差，不能同時測定較多水 樣，不能連續自動測定的缺點。而測定懸浮固體SS時，一般使用重量法，既采集一定體積 的污水或混合液，用0.45μm濾膜過濾截留懸浮固體，以濾膜截留懸浮固體前后的質量差作 為懸浮固體的量。此方法測量周期長，操作繁瑣。
發明內容
本實用新型所要解決的技術問題是提供一種不涉及任何化學預處理，縮短測量周期， 對環境也不會造成污染，同時，檢測COD時兩種波長光同時開啟可以排除懸浮物帶來的誤 差，提高精確度的人造革廢水的COD和SS在線檢測裝置。
本實用新型是通過以下技術方案來實現的：人造革廢水COD和SS在線檢測裝置，包括 廢水箱、計量泵、混合箱、檢測箱和過濾箱，所述的檢測箱包括紫外光入射光路、可見光 入射光路、紫外光探測光路、可見光探測光路、人造革廢水水樣輸入管路、純凈水輸入管 路、循環廢液輸入管路和殼體，所述殼體兩側設有光電測量裝置，左邊光電測量裝置包含 紫外光入射光路、可見光入射光路，右邊光電測量裝置包含紫外光探測光路、可見光探測 光路，所述可見光入射光路、可見光探測光路在同一光路上，所述紫外光入射光路、紫外 光探測光路設置在同一光路上;

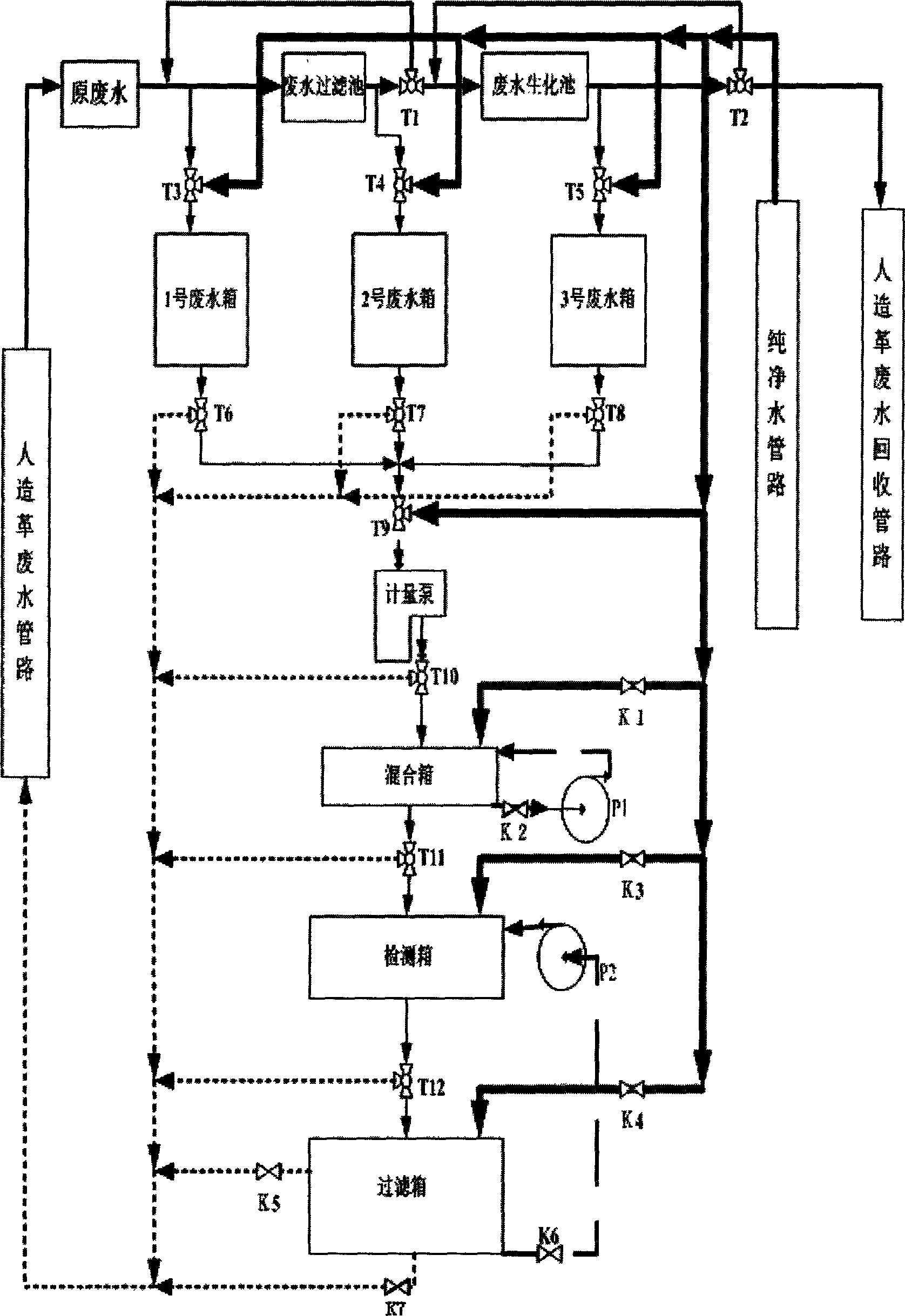

檢測箱的水路結構包括1號廢水箱、2號廢水箱、3號廢水箱、計量泵、混合箱、檢測 箱、過濾箱、三向電磁閥T1、三向電磁閥T2、三向電磁閥T3、三向電磁閥T4、三向電磁 閥T5、三向電磁閥T6、三向電磁閥T7、三向電磁閥T8、三向電磁閥T9、三向電磁閥T10、 三向電磁閥T11、三向電磁閥T12、電磁閥K1、電磁閥K2、電磁閥K3、電磁閥K4、電磁閥 K5、電磁閥K6、電磁閥K7、第一水泵P1和第二水泵P2，所述的1號廢水箱的進水口通過 三向電磁閥T3與原人造革廢水出水口管路和純凈水管路連接，2號廢水箱的進水口通過三 向電磁閥T4與廢水過濾池出水口管路和純凈水管路連接，3號廢水箱的進水口通過三向電 磁閥T5與廢水生化處理池出水口管路和純凈水管路連接;計量泵通過三向電磁閥T6、T9 與1號廢水箱的出水口連接，通過三向電磁閥T7、T9與2號廢水箱的出水口連接，通過三 向電磁閥T8、T9與3號廢水箱的出水口連接，通過三向電磁閥T9與純凈水管路連接，通 過三向電磁閥T10與人造革廢水管路和混合箱進水口連接，混合箱通過電磁閥K1與純凈水 管路連接，通過K2與第一水泵P1的進水口連接，通過三向電磁閥T11與檢測箱的進水口 連接和人造革廢水管路連接，檢測箱通過三向電磁閥T12人造革廢水管路和過濾箱進水口 連接，通過電磁閥K3與純凈水管路連接，過濾箱通過電磁閥K5與人造革廢水管路連接， 通過電磁閥K4與純凈水管路連接，通過電磁閥K6與第二水泵P2的進水口連接，出水口通 過電磁閥K7與人造革廢水管路連接，三向電磁閥T1連接廢水過濾池出水口，原廢水出水 口和廢水生化處理池進水口，三向電磁閥T2連接廢水生化處理池出水口，廢水生化處理池 進水口和人造革廢水回收管路;
廢水箱包括廢水箱輸入口、廢水箱、廢水箱輸出口和廢水箱外壁;
混合箱包括混合箱外壁、混合箱內壁、人造革廢水輸入口、純凈水輸入口、廢水輸出 口、循環廢液輸入口和循環廢液輸出口，廢水由人造革廢水輸入口進入，之后純凈水再經 此口進入，進完水后經廢水循環液輸出口流出混合箱，繼而通過外在第一水泵，最后又經 由循環液輸入口重新流回混合箱，此時廢水和純凈水混合均勻;
過濾箱包括濾箱內壁、濾箱外壁、濾網、濾箱清洗液出口、廢水輸入口、廢水輸出口、 純凈水輸入口和循環水輸出口，人造革廢水由廢水輸出口流入濾箱，經過濾網過濾，再通 過循環水輸出口經由第二水泵流回檢測箱。
該裝置在線檢測人造革廢水SS和COD的操作順序：
首先選擇特定的在人造革廢水中對可見光和紫外光吸光度最大的波長和，其中可見 光波長為546nm，紫外光波長為254nm。
然后打開可見光源或同時再打開紫外光源，經過兩個單色器分別將光源發出的可見光 和紫外光進行過濾，得到波長為的546和254的可見光和紫外光;
最后將所得的兩束單波長光穿過人造革廢水樣液并且被所對應的探測器所吸收，得到 相應的光電信號。光電信號經過放大電路放大后，再由A/D轉換電路將模擬信號轉換成數 字信號傳輸給PLC，讓光路系統與PLC控制系統有效耦合，PLC還與光電探測器連接，在PLC 控制光電探測器的時候間接實現對相應光源的控制。最后結果都會在計算機上顯示。
檢測箱獲得廢水水樣的過程：?jiǎn)?dòng)三向電磁閥T3的AB端，注入原人造革廢水樣液到 1號廢水箱，再打開三向電磁閥T6，T9，T10的A，B端再將樣液通過計量泵注入混合箱， 再在關閉3向電磁閥T6，T9后打開T9的B，C端將純凈水通過計量泵注入混合箱，然后打 開電磁閥K2通過第一水泵P1將混合液混合均勻。再打開三向電磁閥T11的AB端將混合均 勻的人造革廢水樣液注入檢測箱。此廢水可進行S S檢測。這之后打開T12的AB端將廢水 注入過濾箱進行過濾，打開電磁閥K6將過濾后的廢水經過第二水泵P2重新將廢液注入檢 測箱，此樣液便可進行COD測定。經廢水過濾池和廢水生化池處理后所需檢測的廢水獲取 也照此步驟。
本實用新型的有益效果是：
(1)該裝置是在線檢測人造革廢水中COD和SS的設備，檢測過程全自動，自動檢測， 自動清洗，自動調節控制，省去了大量人力物力，且全過程安全環保無污染;
(2)該裝置設有兩種波長光，既可打開可見光源單獨檢測SS，之后檢測COD時又可同 時打開可見光源和紫外光源，由此可剔除懸浮物的干擾，提高COD檢測精度;
(3)利用計量泵，設定一定液體流量，根據液體流過的時間可高精度自動配置所需的 混合液，省去了定量杯繁瑣的操作過程;
(4)利用第一水泵，可將先后進入混合箱的人造革廢水和純凈水充分混合，減小實驗 誤差;
(5)可在線進行原人造革廢水，過濾后廢水，生化處理后廢水三種廢水的檢測，對比 更能看出處理后的效果。
