申請日2013.10.23

　　公開(公告)日2014.04.09

　　IPC分類號C02F1/463

　　摘要

　　本實用新型公開了一種同軸電絮凝污水處理器內管，包括內管和外管，所述的內管設置于外管內部，所述的外管一端與內管連接，外管的另一端封閉，所述的外管上設置有出水口，所述與外管連接的內管一端與進水口連接，所述的內管上設置導流條。本實用新型目的是提供一種結構簡單、污水的處理效果好的同軸電絮凝污水處理器內管，加長污水在反應室中的流程，延長污水在同軸電絮凝污水處理器內管中的停留時間。

　　權利要求書

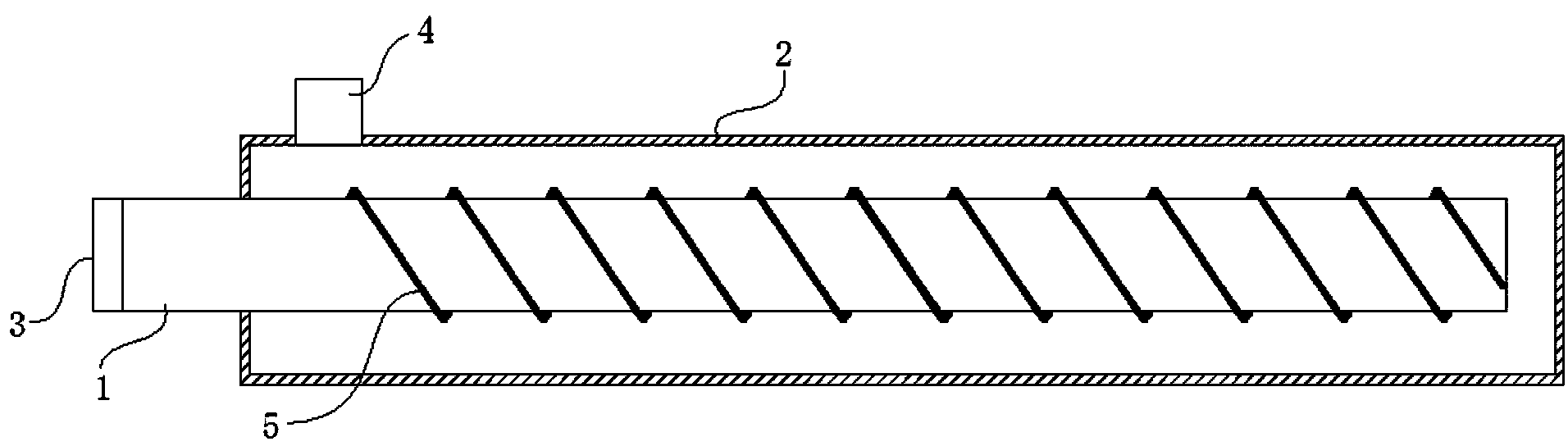

　　1.一種同軸電絮凝污水處理器內管，包括內管(1)和外管(2)，所述 的內管(1)設置于外管(2)內部，所述的外管(2)一端與內管(1)連接， 外管(2)的另一端封閉，所述的外管(2)上設置有出水口(4)，所述與外管 (2)連接的內管(1)一端與進水口(3)連接，其特征在于：所述的內管(1) 上設置導流條(5)。

　　2.根據權利要求1所述的一種同軸電絮凝污水處理器內管，其特征在于： 所述的導流條(5)呈螺旋狀設置于內管(1)上。

　　3.根據權利要求1或2所述的一種同軸電絮凝污水處理器內管，其特征 在于：所述的導流條(5)設置于內管(1)外壁。

　　說明書

　　一種同軸電絮凝污水處理器內管

　　技術領域

　　本實用新型屬于水處理設備技術領域，具體涉及一種同軸電絮凝污水處理 器內管。

　　背景技術

　　電絮凝污水處理系統的主要設備是電絮凝污水處理器，它有箱式、同軸圓 管式等多種結構型式。其中，對同軸電絮凝污水處理器來說其內管是采用同軸 金屬圓管作電極，外管和內管之間的空間是電絮凝反應室，電絮凝反應在一個 完全封閉的反應室中進行，反應室的形狀呈圓環柱曲面形，反應室中的壓力高 于大氣壓力，電化學反應在這個反應室內反應得更加徹底，污水處理效果明顯 優于其他型式的電絮凝污水處理器，并且對一般電絮凝污水處理器難以處理的 溶解性污染物有很高的處理能力。

　　電絮凝污水處理器的內外同軸金屬圓管，分別聯接直流電流的正負電極， 形成一個電絮凝反應電場，內外金屬圓管之間的空間是電絮凝反應室，污水在 這個反應室中通過而得到處理。但是，電絮凝污水處理器的外形長度有限，污 水在反應室中的停留時間較短，污水的處理效果受到限制。

　　實用新型內容

　　本實用新型目的是提供一種結構簡單、污水的處理效果好的同軸電絮凝污 水處理器內管，加長污水在反應室中的流程，延長污水在同軸電絮凝污水處理 器內管中的停留時間。

　　為了解決上述技術問題，本實用新型是通過以下技術方案實現的：一種同 軸電絮凝污水處理器內管，其包括內管和外管，所述的內管設置于外管內部， 所述的外管一端與內管連接，外管的另一端封閉，所述的外管上設置有出水口， 所述與外管連接的內管一端與進水口連接，所述的內管上設置導流條。

　　優選的是，所述的導流條呈螺旋狀設置于內管上。

　　優選的是，所述的導流條設置于內管外壁。

　　本實用新型的有益效果：

　　本實用新型是對同軸電絮凝污水處理器內管內管的外壁進行改進，螺旋形 纏繞安裝一根導流條，導流條在內管的外表面形成一條橫截面為矩形的螺旋槽。 當內管裝入外管后，在內外圓管之間形成一條橫截面為矩形的螺旋形污水通道， 這個螺旋形污水通道的長度是原垂直污水通道長度的兩倍。這樣，增加了污水 在反應器中的停留時間，消除了污水流動的死角，提高了污水的處理效率。
