申請日2013.10.23

　　公開(公告)日2014.03.12

　　IPC分類號C02F9/06; C02F9/04

　　摘要

　　本發明屬于應急飲用水處理領域，涉及一種應急飲用水處理裝置和方法。原水經過混凝后，在原水桶先利用稻草、秸稈、細沙等易得的材料進行初步過濾，在經過原水箱底部的活性炭纖維過濾層深度過濾;然后水經過增壓泵增壓后進入膜組件，增壓泵通過手搖發電機供電無需外部電源;膜組件的部分濃水經過后端的電解裝置產生氯氣或含氯的消毒溶液;膜組件的淡水出水通過產生的含氯消毒液進行消毒后進入儲罐，即得到處理的飲用水。本發明的裝置是一套方便攜帶，安裝方便，占地小，操作簡單的應急飲用水處理裝置。

　　權利要求書

　　1.一種應急飲用水處理裝置，其特征在于：該應急飲用水處理裝置包括支架、 電源、水桶、快速接頭、增壓泵、壓力表、膜組件、流量調節閥、電解裝置、 儲罐;水桶與增壓泵通過快速接頭連接;增壓泵與膜組件通過快速接頭連接; 膜組件產水出口與儲罐通過快速接頭連接;膜組件濃水出口連接流量調節閥， 調節濃水和產水流量，濃水一部分進入電解裝置另一部分外排，流量分別通過 流量調節閥控制，濃水調節閥與電解裝置和濃水排出口通過快速接頭連接;電 解裝置出水口分別與儲罐和排出口相連;電源與增壓泵和電解裝置通過導線相 連，增壓泵后連有壓力表;所述的水桶上部有初濾層，水桶底部有活性炭纖維 過濾層深度過濾。

　　2.根據權利要求1所述的應急飲用水處理裝置，其特征在于：裝置固定到支架 上，并且支架可折疊。

　　3.根據權利要求1或2所述的應急飲用水處理裝置，其特征在于：所述的電源 為手搖發電機。

　　4.根據權利要求4所述的應急飲用水處理裝置，其特征在于：在膜組件的濃水 出水口有電解裝置，電解濃水中的鹽產生含氯消毒產品或向電解裝置中補充食 鹽做電解質。

　　5.使用權利要求1、2或4一種應急飲用水處理方法，其特征在于：水經過混 凝后，在水桶上部初濾層利用稻草、秸稈、細沙等易得的材料進行初步過濾， 在經過水桶底部的活性炭纖維過濾層深度過濾;然后水經過增壓泵增壓后進入 膜組件，增壓泵通過手搖發電機供電無需外部電源;膜組件的濃水一部分經過 后端的電解裝置產生氯氣或含氯的消毒溶液，另一部分排出;膜組件的產水經 過電解產生的含氯消毒液進行消毒后進入儲罐，即得到處理的飲用水。

　　6.使用權利要求3一種應急飲用水處理方法，其特征在于：水經過混凝后，在 水桶上部初濾層利用稻草、秸稈、細沙等易得的材料進行初步過濾，在經過水 桶底部的活性炭纖維過濾層深度過濾;然后水經過增壓泵增壓后進入膜組件， 增壓泵通過手搖發電機供電無需外部電源;膜組件的濃水一部分經過后端的電 解裝置產生氯氣或含氯的消毒溶液，另一部分排出;膜組件的產水經過電解產 生的含氯消毒液進行消毒后進入儲罐，即得到處理的飲用水。

　　說明書

　　一種應急飲用水處理裝置和方法

　　技術領域

　　本發明屬于應急水處理領域，涉及一種應急飲用水處理裝置和方法。

　　背景技術

　　近年來，地震、海嘯、泥石流等突發性自然災害，以及一些突發性水體污染 事件頻發，使得國家和民眾遭受重大損失。在快速救災和災后重建過程中，干 凈的飲用水是非常重要的物質基礎。

　　而在現有條件下，受到水源水質、電等條件的限制，加大了應急水處理設備 的難度。最為重要的是目前大多數制水設備都需要電能，而在突發性事件發生 時電能無法及時提供，使得依靠外部電源工作的大量水處理設備不發正常工作。

　　因此，一種有效快速，不需要外部電源，攜帶方便，安裝拆卸快速，操作簡 單，占地小，對不同水質都可以使用的應急飲用水處理裝置在應急救災過程中 非常重要。

　　發明內容

　　本發明提供了一種應急飲用水處理裝置和方法。

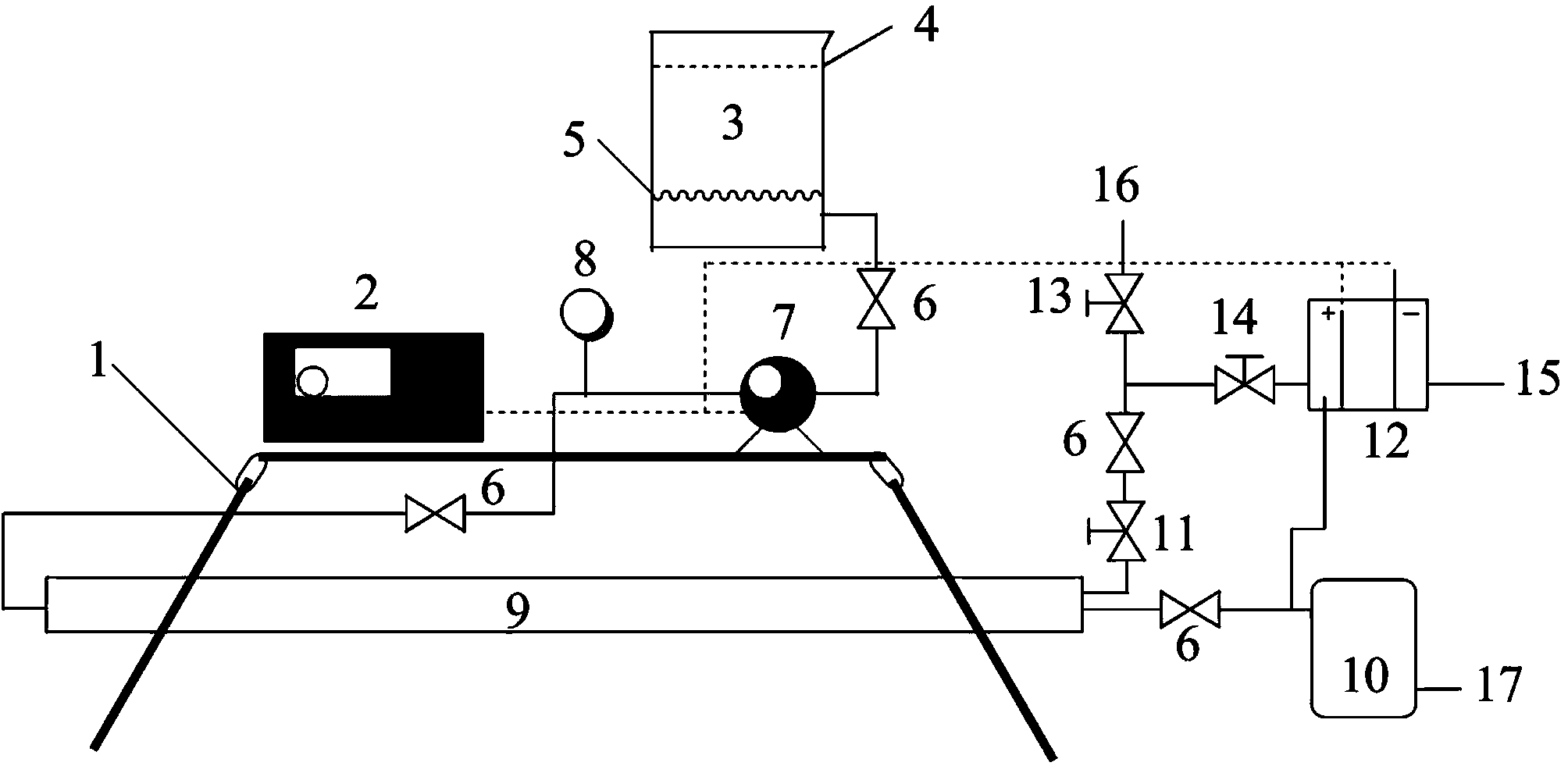

　　本發明中應急飲用水處理的裝置所采用的技術方案是：該應急飲用水處理 裝置包括支架、電源、水桶、快速接頭、增壓泵、壓力表、膜組件、流量調節 閥、電解裝置、儲罐;水桶與增壓泵通過快速接頭連接;增壓泵與膜組件通過 快速接頭連接;膜組件產水出口與儲罐通過快速接頭連接;膜組件濃水出口連 接流量調節閥，調節濃水和產水流量，濃水一部分進入電解裝置另一部分外排， 流量分別通過流量調節閥控制，濃水調節閥與電解裝置和濃水排出口通過快速 接頭連接;電解裝置出水口分別與儲罐和排出口相連;電源與增壓泵和電解裝 置通過導線相連，增壓泵后連有壓力表;所述的水桶上部有初濾層，水桶底部 有活性炭纖維過濾層深度過濾。裝置固定到支架上，并且支架可折疊。

　　所述的電源為手搖發電機。

　　在膜組件的濃水出水口有電解裝置，電解濃水中的鹽產生含氯消毒產品或 向電解裝置中補充食鹽做電解質。

　　本發明中應急飲用水處理的方法所采用的技術方案是：水經過混凝后，在 水桶上部初濾層利用稻草、秸稈、細沙等易得的材料進行初步過濾，在經過水 桶底部的活性炭纖維過濾層深度過濾;然后水經過增壓泵增壓后進入膜組件， 增壓泵通過手搖發電機供電無需外部電源;膜組件的濃水一部分經過后端的電 解裝置產生氯氣或含氯的消毒溶液，另一部分排出;膜組件的產水經過電解產 生的含氯消毒液進行消毒后進入儲罐，即得到處理的飲用水。

　　本方法尤其適合在地震、山洪、泥石流、海嘯等突發性自然災害發生時， 水源受到污染，不能正常提供電能、無法提供足夠的飲用水時作為應急飲水水 處理裝置使用。
