　　申請日2013.10.23

　　公開(公告)日2014.03.12

　　IPC分類號G06F19/00

　　摘要

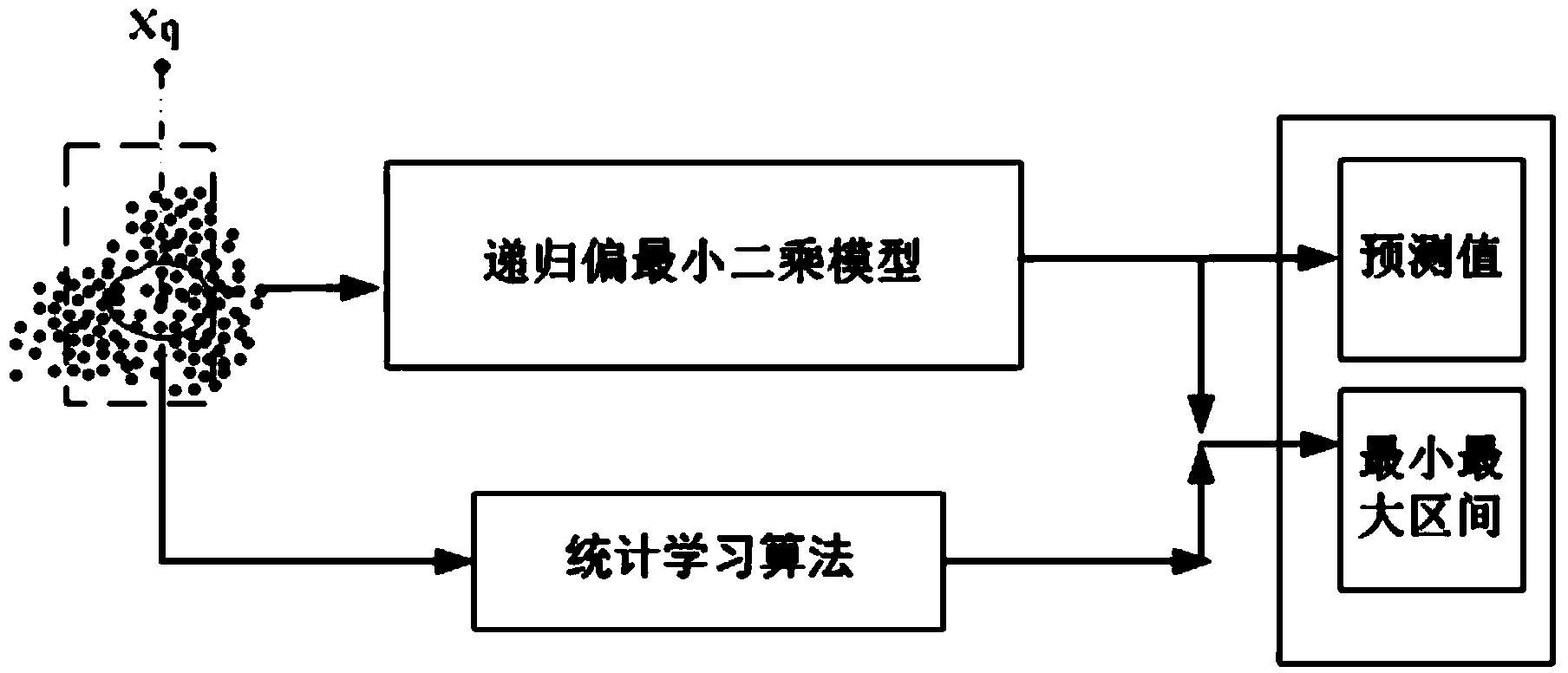

　　本發明公開了一種城市污水處理過程出水指標在線軟測量預測方法，該方法首先采用以相關性為原則和遞歸偏最小二乘法為局部模型的即時學習模型結構，同時基于統計學習理論對模型自身不確定性進行描述，該模型可以充分反映污水處理過程不確定性、大滯后等特點，預測結果的解釋性更強，控制人員可以及時調整曝氣池的曝氣量、回流量等工藝變量，維持物料平衡和細菌種群平衡，充分實現有機物的高效去除。

　　權利要求書

　　1.一種城市污水處理過程出水指標在線軟測量預測方法，其特征在于，包 括以下步驟：

　　1)將從污水廠獲取的數據中去除超過標準差3倍的數據，之后再將余下數 據進行標準化處理：

　　$x_{i,m}=\frac{x_i-m}{s}$

　　其中，xi，m是xi的轉換形式，i=1，2，…，N，m和s分別是均值和標準差;

　　2)將處理后的數據作為模型的訓練集合，并把訓練集合數據放在空間G中;

　　3)現場測量獲取一個新數據點后，開始建立局部模型：

　�、俑鶕�(jù)新來數據點選擇與之相關的數據

　　首先引入Ci，j對其相關性進行衡量：

　　x′i=xi-xq

　　x′j=xj-xq

　　$C_{i,j}=\frac{x_j^{\prime }{x}_i^{\prime T}}{\left|\right|x_i^{\prime }\left|\right|\left|\right|x_j^{\prime }\left|\right|}>r$

　　其中，xi和xj是空間集合G中的數據，xq是新數據，隨后選擇相關系數Ci，j的 數據并置于相關數據空間Z中，考察空間Z中的樣本數是否大于數據的維數，如 果大于則下一步，否則按r=r-δ放松相關限r(nóng)的限制，使空間Z中的樣本數大 于數據的維數，按此邏輯，重新計算Ci，j，之后再進一步計算主元分析PCA指標， 進而加深數據選擇的相關性，如下情況：

　　假設B=[X，Y]是n×m的數據矩陣，PCA將多變量的輸入數據矩陣進行奇異值 分解后得到主元和特征向量：

　　$B={\mathrm{TP}}^T=t_1{p}_1^T+t_2{p}_2^T+...+t_m{p}_m^T+\mathrm{\ϵ}$

　　其中，ti∈Rn被稱為得分向量，即矩陣B的主元，pi∈Rm被稱為負荷向量， ε是殘差矩陣，它包含了系統的數據的主要噪聲，T=[t1，t2，…，tn]和 P=[p1，p2，…，，pm]分別是得分向量矩陣和負荷向量矩陣，當給定一個新的采樣向 量，PCA的得分向量、預測和殘差向量的關系如下：

　　$t_i={\mathrm{bp}}_i,\hat{b}=\mathrm{bC},\tilde{b}=b(I-C)$

　　其中，C=PTP，是預測值，是殘差，采樣向量被映射到了主元空間和 殘差空間，即，

　　$b=\hat{b}+\tilde{b}$

　　統計量Q主要用于測量殘差數據的變化

　　$Q={\left|\right|\tilde{b}\left|\right|}^2=b(I-C)b^T$

　　Q統計量是衡量原始數據和主元分析PCA處理后數據的差異性的指標，此外， 為了避免模型外推誤差，引入了T2統計量指標，T2統計量定義如下：

　　$T^2={\Sigma }_{i=1}^l\frac{t_l^2}{{\sigma }_{t_l}^2}$

　　其中，表示第l個得分tl的標準差，l的確定是對進行累加計算，直到 所對應的l值，T2統計量越小，則表示采樣數據靠近模型數據的 均值，Q統計量和T2統計量能作為綜合指標來衡量數據的差異，J越小說明數 據的相關性越強，否則相反，

　　J=λT2+(1-λ)Q

　　其中，T2和Q可由上述統計量計算公式算得，通常λ設置為0.9，

　　確定最終數據選擇指標J，并根據相應的J選擇相對最相關的數據放于相應 的數據庫L中用于后續遞歸偏最小二乘算法的建模;

　　②建立回歸偏最小二乘模型

　　根據相關數據集合，即數據庫L，計算CPLS和相應的預測值：

　　CPLS=(XTX)+XTY;ynew，=CPLSxq

　　其中，X是數據庫L中的與xq相關性最大的輸入數據，Y是數據庫L中的需 要預測的歷史值，而0+是右逆，CPLS是PLS算法的回歸系數;

　�、蹖τ谛聛淼臄�(shù)據點，除了利用數據庫L來訓練回歸模型外，利用校驗集 合來計算每個輸出值的p值，因此，每次只需計算新的數據點xq的可能分配到y(tǒng)q的值，將作為p值處理：

　　$p((x_1,y_1),\·\·\·,(x_d,y_d),(x_q,y_q))=p\left(y_q\right)=\frac{\#\{i=n+1,...,d,q:{\alpha }_i\≥{\alpha }_q^{y_q}\}}{d-n+2}$

　　其中，#A代表了集合A中元素個數，若可以計算校驗集合中每個可能輸出 的p值，所有輸出的p值在置信度δ以內則其至少有δ概率發生故障，因此，給 定置信度1-η，ICP算法的輸出為：

　　{yq：p(yq)>η}，

　　一致性測量指標是用來衡量真實輸出值yi和預測值而可由 計算得出，相對于采樣點xi的重要指標，定義為真實值和預測值的 絕對誤差：

　　${\alpha }_i=|y_i-{\hat{y}}_i|$

　　以降序的方式排列計算所得αn+1，…，αd，在此基礎上計算有上公式計算 p(yq)，再通過比例公式推斷得出其中，σB和σp分 別是空間G數據點標準偏差和對應獲得輸出新數據點的標準偏差，從而可確定 其不確定區間為(-2σp，2σp);

　　4)當新數據xq更新后，回到步驟3)計算新數據預測值ynew。

　　2.根據權利要求1所述的一種城市污水處理過程出水指標在線軟測量預測 方法，其特征在于：步驟3)中第③點所述的校驗集合是空間G中與新來數據點 時間最近的，新來采樣時刻d的采樣點以前的一段數據。

　　說明書

　　一種城市污水處理過程出水指標在線軟測量預測方法

　　技術領域

　　本發明涉及城市污水處理的技術領域，尤其是指一種基于即時學習算法和 統計學習理論提出了帶有模型不確定描述的城市污水處理過程出水指標在線軟 測量預測方法。

　　背景技術

　　污水處理是采取特定工藝將污水中的污染物分離出去或?qū)⑵滢D(zhuǎn)化為無害物 質，從而凈化污水的一個過程。但是污水處理過程的生產條件惡劣，隨機干擾 嚴重，并且具有多輸入、多輸出、不確定性、強非線性、大滯后、大時變等特 點，使得該過程發雜，難以用機理模型進行準確的描述。此外，由于污水處理 系統復雜性，有一些重要出水指標(如BOD5、COD、SVI等)無法在線實時測 量，BOD5是污水處理過程中重要的出水指標，用于檢測水體中有機污染物情況， 它直接影響著污水廠的生產運行。研制新型硬件檢測儀表雖然可以直接解決 BOD5的檢測問題，但是污水處理過程反應復雜，導致硬件儀表的檢測精度有限， 在線儀表維護成本高。污水處理的生化反應過程易受污水的濃度、天氣、氣溫、 時間變化的影響，國際水質協會IWA(International Water Association)制定的污 水生化處理過程的標準模型是在特定的環境下制定出來的，具有很大的局限性。 當污水的濃度、天氣、氣溫、時間變化時，所反映出的溶解氧和出水指標值與 標準模型得出的值有很大的偏差。需要針對污水處理的生化反應特點，根據污 水處理廠的實際檢測數據，進行出水水質預測模型研究，借助建模的各種理論 與方法，包括數據的預處理、模型的建立、模型的校正等環節，為污水處理廠 建立適用的出水水質預測模型。軟測量為此提供了新的解決途徑，其基本思路 是通過易于在線測量的變量建立合適的模型預測難于測量的變量。近年來軟測 量技術獲得了長足的發展，其研究領域涉及到石油、化工、環保等領域。

　　現有的污水水質軟測量預測模型(例如基于神經網絡的預測模型等)都未 考慮實際的污水處理過程中，作為模型輸入變量的關鍵工藝參數的檢測儀表容 易漂移甚至故障的問題，本發明不僅通過軟測量模型預測水質關鍵參數，同時 對模型偏差進行在線修正，對模型不確定性進行數學描述，作為模型預測準確 性評價。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供一種城市污水處理過程出水 指標在線軟測量預測方法，該方法不僅能夠提供污水水質出水指標的預測值， 同時給出了基于統計學習理論的模型不確定性描述，充分反映污水處理過程不 確定性、大滯后等特點，根據軟測量預測結果，控制人員可以及時調整曝氣池 的曝氣量、回流量等工藝變量，維持物料平衡和細菌種群平衡，充分實現有機 物的高效去除。

　　為實現上述目的，本發明所提供的技術方案為：一種城市污水處理過程出 水指標在線軟測量預測方法，包括以下步驟：

　　1)將從污水廠獲取的數據中去除超過標準差3倍的數據，之后再將余下數 據進行標準化處理：

　　$x_{i,m}=\frac{x_i-m}{s}$

　　其中，xi，m是xi的轉換形式，i=1，2，…，N，m和s分別是均值和標準差;

　　2)將處理后的數據作為模型的訓練集合，并把訓練集合數據放在空間G中;

　　3)現場測量獲取一個新數據點后，開始建立局部模型：

　�、俑鶕�(jù)新來數據點選擇與之相關的數據

　　首先引入Ci，j對其相關性進行衡量：

　　x′i=xi-xq

　　x′j=xj-xq

　　$C_{i,j}=\frac{x_j^{\prime }{x}_i^{\prime T}}{\left|\right|x_i^{\prime }\left|\right|\left|\right|x_j^{\prime }\left|\right|}>r$

　　其中，xi和xj是空間集合G中的數據，xq是新數據，隨后選擇相關系數Ci，j的 數據并置于相關數據空間Z中，考察空間Z中的樣本數是否大于數據的維數，如 果大于則下一步，否則按r=r-δ放松相關限r(nóng)的限制，使空間Z中的樣本數大 于數據的維數，按此邏輯，重新計算Ci，j，之后再進一步計算主元分析PCA指標， 進而加深數據選擇的相關性，如下情況：

　　假設B=[X，Y]是n×m的數據矩陣，PCA將多變量的輸入數據矩陣進行奇異值 分解后得到主元和特征向量：

　　$B={\mathrm{TP}}^T=t_1{p}_1^T+t_2{p}_2^T+...+t_m{p}_m^T+\mathrm{\ϵ}$

　　其中，ti∈Rn被稱為得分向量，即矩陣B的主元，pi∈Rm被稱為負荷向量， ε是殘差矩陣，它包含了系統的數據的主要噪聲，T=[t1，t2，…，tn]和 P=[p1，p2，…，pm]分別是得分向量矩陣和負荷向量矩陣，當給定一個新的采樣向 量，PCA的得分向量、預測和殘差向量的關系如下：

　　$t_i={\mathrm{bp}}_i,\hat{b}=\mathrm{bC},\tilde{b}=b(I-C)$

　　其中，C=PTP，是預測值，是殘差，采樣向量被映射到了主元空間和 殘差空間，即，

　　$b=\hat{b}+\tilde{b}$

　　統計量Q主要用于測量殘差數據的變化

　　$Q={\left|\right|\tilde{b}\left|\right|}^2=b(I-C)b^T$

　　Q統計量是衡量原始數據和主元分析PCA處理后數據的差異性的指標，此外， 為了避免模型外推誤差，引入了T2統計量指標，T2統計量定義如下：

　　$T^2={\Sigma }_{i=1}^l\frac{t_l^2}{{\sigma }_{t_l}^2}$

　　其中，表示第l個得分tl的標準差，l的確定是對進行累加計算，直到 所對應的l值，T2統計量越小，則表示采樣數據靠近模型數據的 均值，Q統計量和T2統計量能作為綜合指標來衡量數據的差異，J越小說明數 據的相關性越強，否則相反，

　　J=λT2+(1-λ)Q

　　其中，T2和Q可由上述統計量計算公式算得，通常λ設置為0.9，

　　確定最終數據選擇指標J，并根據相應的J選擇相對最相關的數據放于相應 的數據庫L中用于后續遞歸偏最小二乘算法的建模;

　�、诮�立回歸偏最小二乘模型

　　根據相關數據集合，即數據庫L，計算CPLS和相應的預測值：

　　CPLS=(XTX)+XTY;ynew，=cPLSxq

　　其中，X是數據庫L中的與xq相關性最大的輸入數據，Y是數據庫L中的需 要預測的歷史值，而0+是右逆，CPLS是PLS算法的回歸系數;

　�、蹖τ谛聛淼臄�(shù)據點，除了利用數據庫L來訓練回歸模型外，利用校驗集 合來計算每個輸出值的p值，因此，每次只需計算新的數據點xq的可能分配到y(tǒng)q的值，將作為p值處理：

　　$p((x_1,y_1),\·\·\·,(x_d,y_d),(x_q,y_q))=p\left(y_q\right)=\frac{\#\{i=n+1,...,d,q:{\alpha }_i\≥{\alpha }_q^{y_q}\}}{d-n+2}$

　　其中，#A代表了集合A中元素個數，若可以計算校驗集合中每個可能輸出 的p值，所有輸出的p值在置信度δ以內則其至少有δ概率發生故障，因此，給 定置信度1-η，ICP算法的輸出為：

　　{yq：p(yq)>η}，

　　一致性測量指標是用來衡量真實輸出值yi和預測值而可由 計算得出，相對于采樣點xi的重要指標，定義為真實值和預測值的 絕對誤差：

　　${\alpha }_i=|y_i-{\hat{y}}_i|$

　　以降序的方式排列計算所得αn+1，…，αd，在此基礎上計算有上公式計算 p(yq)，再通過比例公式推斷得出其中，σB和σp分 別是空間G數據點標準偏差和對應獲得輸出新數據點的標準偏差，從而可確定 其不確定區間為(-2σp，2σp);

　　4)當新數據xq更新后，回到步驟3)計算新數據預測值ynew。

　　步驟3)中第③點所述的校驗集合是空間G中與新來數據點時間最近的，新 來采樣時刻d的采樣點以前的一段數據。

　　本發明與現有技術相比，具有如下優點與有益效果：

　　1、本發明針對一些重要出水指標(如BOD5、COD、SVI等)無法在線實時測 量的問題，根據即時學習可以快速逼近非線性函數的特點，對BOD5等重要出水 指標進行了軟測量預測，省去了研制硬件傳感器的復雜過程，因而更具方便性;

　　2、本發明采用了相關性原則和遞歸偏最小二乘方法為局部模型，解決了即 時學習測量精度差的問題;

　　3、本發明利用統計學習理論對即時模型不確定進行了描述，避免了由于傳 統軟測量模型輸出單一而導致的魯棒性不強的難題。
