申請日2013.10.24

　　公開(公告)日2015.02.25

　　IPC分類號C02F3/12

　　摘要

　　本發明涉及到一種活性污泥工藝同步實現高效生物除磷及磷回收方法，包括與進水管道相連通的曝氣池和沉淀池，所述曝氣池內設有曝氣裝置，所述曝氣池通過污水管道連通所述沉淀池，所述沉淀池上設有用于排放上清液的出水排放管道;其特征在于：所述沉淀池的底部依次連通回流污泥閑置桶、污水污泥混合桶、一級沉淀裝置、磷回收反應桶和二級沉淀裝置。與現有技術相比，本發明針對現有活性污泥生物除磷系統的不足，在單級好氧生物除磷的基礎上，提出一種在活性污泥系統同步高效除磷的同時進行磷回收的處理系統與方法，能夠有效地富集聚磷微生物，采用連續流方式運行，此系統投資少、出水水質穩定、磷回收量高，可有效降低現有活性污泥系統的出水磷濃度，并且回收寶貴的磷資源，適合于傳統活性污泥工藝的改造。

　　權利要求書

　　1.一種活性污泥工藝同步實現高效生物除磷及磷回收方法，其特征在于所使用的 活性污泥工藝同步實現高效生物除磷及磷回收系統包括與進水管道相連通的曝氣池，所 述曝氣池內設有曝氣裝置，所述曝氣池通過污水管道連通沉淀池，所述沉淀池上設有用 于排放上清液的出水排放管道;

　　所述沉淀池的底部通過排泥管道連通回流污泥閑置桶，所述回流污泥閑置桶內設有 攪拌裝置;

　　所述回流污泥閑置桶的排出口通過管道連通污水污泥混合桶，所述污水污泥混合桶 內設有攪拌裝置，并且所述污水污泥混合桶的進水口通過污水支管連通所述的進水管 道;

　　所述污水污泥混合桶的排泥口通過管道連接一級沉淀裝置，所述一級沉淀裝置的底 部的排泥口通過管道連接所述進水管道，所述一級沉淀裝置的排水口通過管道連接磷回 收反應桶;

　　所述磷回收反應桶內設有攪拌裝置;

　　所述磷回收反應桶的排出口通過管道連通二級沉淀裝置，所述二級沉淀裝置的底部 設有與下游設備相連接的用于排出磷酸鹽沉淀的排出管道，所述二級沉淀裝置的污水排 出口通過管道連接所述的進水管道;

　　同步高效生物除磷及磷回收的方法包括下述步驟：

　　(1)、污水通過所述進水管道進入所述曝氣池內，啟動所述曝氣裝置對曝氣池進行 曝氣，控制曝氣池內DO濃度為2-4mg·L-1，污水在曝氣池中的停留時間為240-300min;

　　(2)、泥水混合物從所述曝氣池流出后，進入所述的沉淀池，在所述沉淀池的停留 時間為50-70min;

　　(3)、沉淀結束后，上層清液通過所述的出水排放管道排出，沉淀池下層的污泥排 出后分為兩股;其中占污泥體積總量8%-12%的第一股作為剩余污泥排出回收系統;占 污泥體積總量88%-92%的第二股作為回流污泥進入所述的回流污泥閑置桶，停留時間 5-7h，攪拌裝置的攪拌速率為120-140rpm;

　　(4)、回流污泥進入所述污水污泥混合桶，同時從所述進水管道內向所述污水污泥 混合桶內引入占污水總流量16%-20%的污水，在120-140rpm攪拌下使污水與污泥充分 混合，停留時間為1-2h;

　　(5)、從污水污泥混合桶排出的泥水混合物進入所述一級沉淀裝置，所述一級沉淀 裝置為平流式沉淀裝置，在一級沉淀裝置中進行泥水混合物的有效分離，停留時間為 1-2h;沉淀后得到的含磷量極低的污泥回流到曝氣池前端，含磷量較高的水相進入所述 磷回收反應桶;

　　(6)、向所述磷回收反應桶中加入Fe2(SO4)3與CaCl2，使得反應桶內Fe2(SO4)3的 濃度為30-50mg·L-1，CaCl2的濃度為60-80mg·L-1;攪拌轉速為120-140rpm，反應時 間為20-30min;

　　(7)、磷回收反應桶排出的泥水混合物進入二級沉淀裝置，所述二級沉淀裝置為平 流式沉淀裝置，停留1-2h，進行泥、水的有效分離，其中沉淀的磷酸鹽從底部排出進行 回收，沉淀后得到的水相回流到曝氣池前端。

　　說明書

　　一種活性污泥工藝同步實現高效生物除磷及磷回收方法

　　技術領域

　　本發明涉及到廢水處理領域，具體指一種活性污泥工藝同步實現高效生物除磷及磷 回收方法。

　　背景技術

　　磷是生物所必須的營養元素，但水體中磷元素含量過高，會引起水體的富營養化。 富營養化導致水質惡化，給飲用水處理增加困難;導致水體中溶解氧濃度因藻類覆蓋水 面而降低，水生生物會缺氧窒息致死，水產養殖業減產甚至破壞;由于水體帶霉臭味， 因此喪失水體的游泳價值和觀賞價值;影響到生活用水。同時也導致水體水質不能符合 工業冷卻水及工藝用水的水質要求，甚至造成冷卻設施堵塞失效，影響到工、農業生產 用水。

　　水體中磷的一個重要來源是污水處理廠中排出的含磷廢水。因此，含磷廢水中磷的 去除是污水處理領域一大研究熱點。

　　另一方面，磷是不可更新的寶貴資源。地球上的磷酸鹽礦產資源有限，在質量和可 開采性方面都在下降，已探明可開采的磷酸鹽礦按現在的開采率開采，估計持續開采不 到100年時間。隨著人口的持續增長，特別是土地貧瘠地區，對含磷化肥的消費將日益 增長。因此，如何從污水中高效地回收磷也是污水資源化的一個重要課題。

　　現有的污水處理技術中，對磷的去除已有多種研究，例如公開號為CN101040499A 的中國發明專利申請所公開的《一種序批式削減高濃度廢水氮、磷、COD污染負荷的 方法》，公告號為CN102557360A的中國發明專利申請所公開的《污泥內碳源原位開發 與利用強化污水脫氮除磷系統與方法》，公告號為CN102153247A的中國發明專利申請 所公開的《一種生物耦合脫氮除磷污水凈化再生處理方法及系統》;這些專利申請公開 了不同的生物除磷方法，但是經過除磷后的水質是達標了，而吸附的磷只能排放，不僅 加重了磷資源的浪費，同時也一定程度上造成了其它環境的污染。

　　活性污泥法由于其運行管理方便，穩定可靠等優點，得到廣泛的應用。但是，傳統 的活性污泥法由于沒有厭氧/好氧的交替運行環境，不能有效地富集聚磷微生物。因此， 傳統活性污泥法的一個較大的缺點是污水不能實現高效的生物除磷。這一方面使得出水 中磷含量較高，污染天然水體;另一方面造成污水中的大量磷資源浪費。

　　發明內容

　　本發明所要解決的技術問題是針對現有技術的現狀提供一種活性污泥工藝能同步 實現高效生物除磷及磷回收系統。

　　本發明所要解決的另一個技術問題是提供一種能同步實現高效生物除磷及磷回收 的方法。

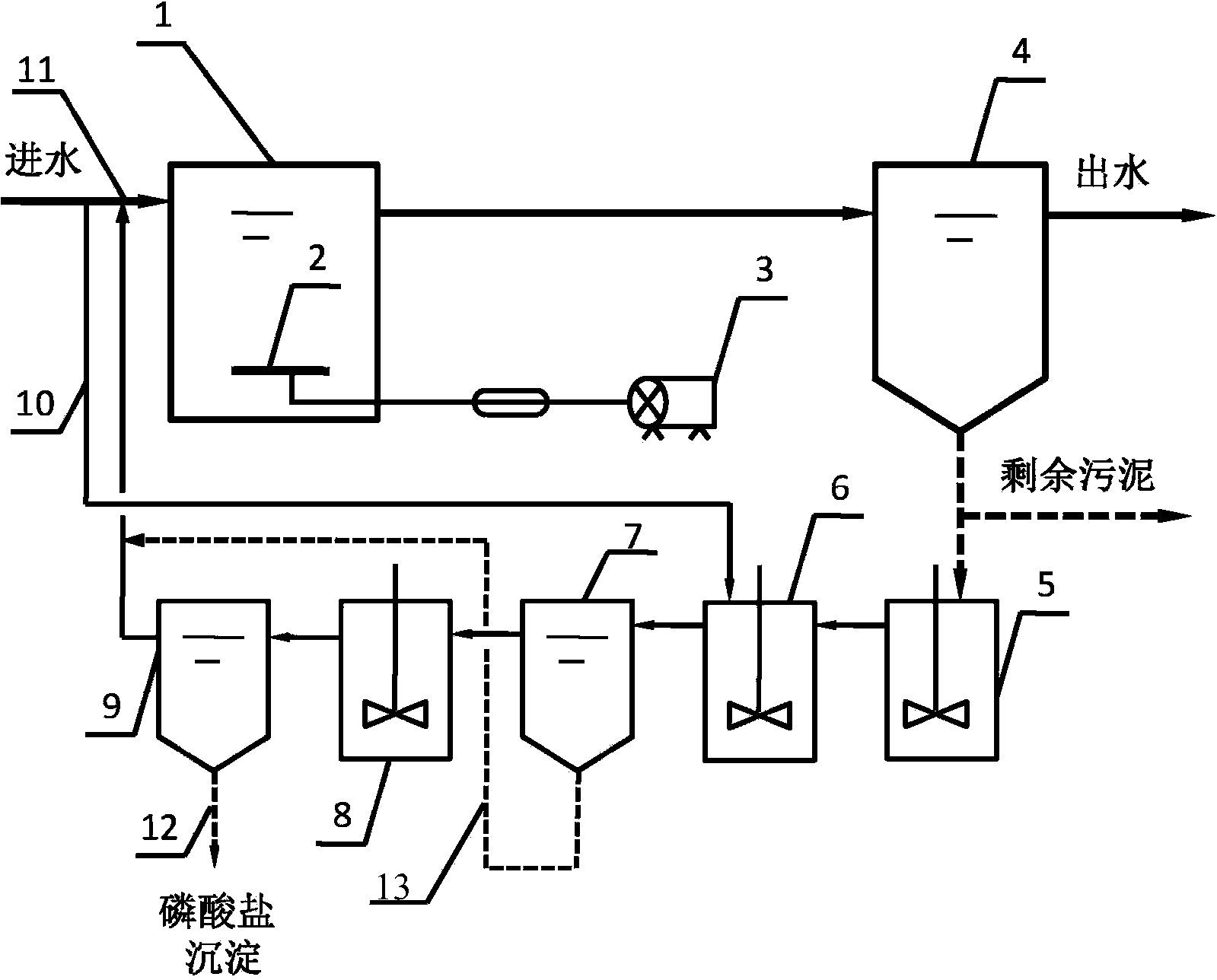

　　本發明解決上述技術問題所采用的技術方案為：該同步實現高效生物除磷及磷回收 系統，包括與進水管道相連通的曝氣池和沉淀池，所述曝氣池內設有曝氣裝置，所述曝 氣池通過污水管道連通所述沉淀池，所述沉淀池上設有出水排放管道;其特征在于：

　　所述沉淀池的底部通過排泥管連通回流污泥閑置桶，所述回流污泥閑置桶內設有攪 拌裝置;

　　所述回流污泥閑置桶的排出口通過管道連通污水污泥混合桶，所述污水污泥混合桶 內設有攪拌裝置，并且所述污水污泥混合桶的進水口通過污水支管連通所述的進水管 道;

　　所述污水污泥混合桶的排放口通過管道連接一級沉淀裝置，所述一級沉淀裝置的底 部的排泥口通過管道連接所述進水管道，所述一級沉淀裝置的排水口通過管道連接磷回 收反應桶;

　　所述磷回收反應桶內設有攪拌裝置;

　　所述磷回收反應桶的排出口通過管道連通二級沉淀裝置，所述二級沉淀裝置的底部 設有與下游設備相連接的用于排出磷酸鹽沉淀的排出管道，所述二級沉淀裝置的污水排 出口通過管道連接所述的進水管道。

　　使用上述同步實現高效生物除磷及磷回收系統同步實現高效生物除磷及磷回收的 方法，其特征在于包括下述步驟：

　　(1)、污水通過所述進水管道進入所述曝氣池內，啟動所述曝氣裝置對曝氣池進行 曝氣，控制曝氣池內DO濃度為2-4mg·L-1，污水在曝氣池中的停留時間為240-300min;

　　(2)、泥水混合物從所述曝氣池流出后，進入所述的沉淀池，在所述沉淀池的停留 時間為50-70min;

　　(3)、沉淀結束后，上層清液通過所述的出水排放管道排出，沉淀池下層的污泥排 出后分為兩股;其中占污泥體積總量8%-12%的第一股作為剩余污泥排出回收系統;占 污泥體積總量88%-92%的第二股作為回流污泥進入所述的回流污泥閑置桶，停留時間 5-7h，攪拌裝置的攪拌速率為120-140rpm;

　　(4)、回流污泥進入所述污水污泥混合桶，同時從所述進水管道內向所述污水污泥 混合桶內引入占污水總流量16%-20%的污水，在120-140rpm的轉速攪拌下使污水與污 泥充分混合，停留時間為1-2h;

　　(5)、從污水污泥混合桶排出的泥水混合物進入所述一級沉淀裝置，所述一級沉淀 裝置為平流式沉淀裝置，在一級沉淀裝置中進行泥水混合物的有效分離，停留時間為 1-2h;沉淀后得到的含磷量極低的污泥回流到曝氣池前端，含磷量較高的水相進入所述 磷回收反應桶;

　　(6)、向所述磷回收反應桶中加入Fe2(SO4)3與CaCl2，使得反應桶內Fe2(SO4)3的 濃度為30-50mg·L-1，CaCl2的濃度為60-80mg·L-1;攪拌轉速為120-140rpm，反應時 間為20-30min;

　　(7)、磷回收反應桶排出的泥水混合物進入二級沉淀裝置，所述二級沉淀裝置為平 流式沉淀裝置，停留時間為1-2h，進行泥、水的有效分離，其中沉淀的磷酸鹽從底部排 出進行回收，沉淀后得到的水相回流到曝氣池前端。

　　與現有技術相比，本發明針對現有活性污泥生物除磷系統的不足，在單級好氧生物 除磷的基礎上，提出一種在活性污泥系統同步高效除磷的同時進行磷回收的處理系統與 方法，能夠有效地富集聚磷微生物，采用連續流方式運行，此系統投資少、出水水質穩 定、磷回收量高，可有效降低現有活性污泥系統的出水磷濃度，并且回收寶貴的磷資源， 適合于傳統活性污泥工藝的改造。
