申請日2014.02.26

　　公開(公告)日2014.05.28

　　IPC分類號C02F9/08

　　摘要

　　本發明涉及速分式污水處理系統，包括池體，所述池體內設有兩塊將池體分隔呈集水池、速分池、配水池的導流墻，所述配水池上依次連接有調節池、人工格柵裝置，所述配水池和調節池的連接管路上設有增壓泵，所述配水池上還連接有消毒加藥裝置，所述集水池上依次連接有過濾池、收集池;本發明的優點：將污水依次通過人工格柵裝置、調節池、配水池、速分池、集水池、過濾池處理后進入收集池，根據速分池內的速分球及曝氣管路對污水進行凈化處理，有效的保證了污水處理的質量，整體結構簡單，占地面積小，各個處理池對污水進行逐步處理，工藝方便，操作簡單，能實現無人化操作，減少了生產成本及運行成本，使用效果好。

　　權利要求書

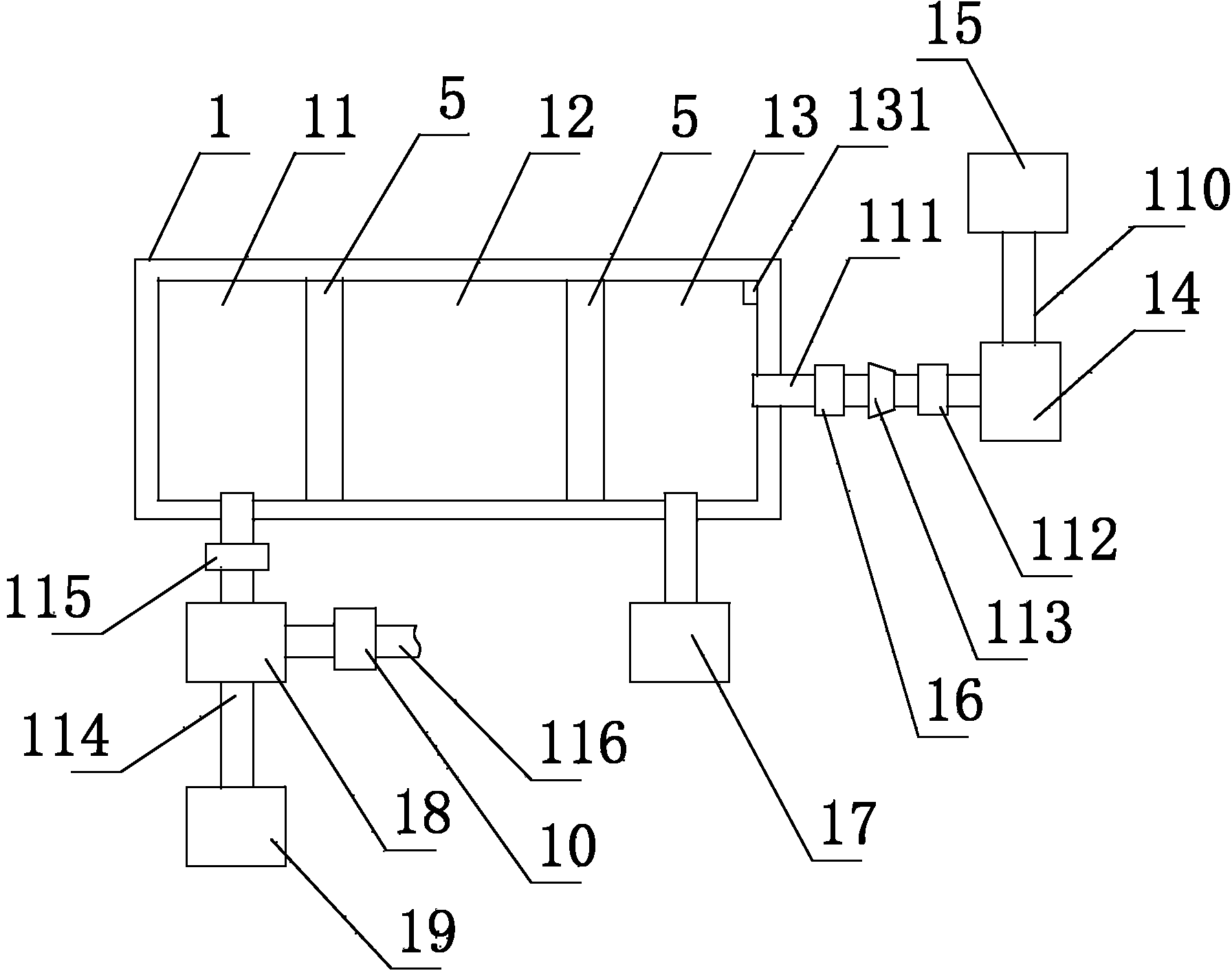

　　1.速分式污水處理系統，包括池體(1)，其特征在于：所述池體(1)內設有 兩塊將池體分隔成集水池(11)、速分池(12)、配水池(13)的導流墻 (5)，所述配水池(13)上依次連接有用于調節水量和均衡水質的調節池 (14)、用于截留污水中較大懸浮物及雜質的人工格柵裝置(15)，所述 配水池(13)和調節池(14)的連接管路上設有將調節池處理后的污水運 輸至配水池內的增壓泵(16)，所述配水池(13)上還連接有消毒加藥裝 置(17)，所述集水池(11)上依次連接有過濾池(18)、收集池(19)， 所述速分池(12)所在的池體(1)底端內置有至少兩根曝氣管路(2)，每 根所述曝氣管路(2)呈環狀設置在速分池(12)池體(1)內，在曝氣管 路(2)兩邊的池體(1)內均設有一個承托體(3)，每個所述承托體(3) 上的所述池體(1)內安裝有至少四層用于降解池體(1)內污水中污染物 的速分球(4)，所述速分球(4)包括球形網罩(41)、內置在球形網罩(41) 內的若干個礦石(42)，若干個所述礦石(42)通過粘結劑粘壓固定在球形 網罩(41)內，兩塊所述導流墻(5)上均設有若干根可拆卸在導流墻(5) 上的導流管(6)，所述導流管(6)的長度與導流墻(5)的寬度相等，還 包括通過供氣管路(22)與曝氣管路(2)相連的曝氣機(23)。

　　2.根據權利要求1所述的速分式污水處理系統，其特征在于：所述人工格柵 裝置(15)包括槽體(151)、至少兩塊設置在槽體中部的柵格板(152)， 最頂端的柵格板(152)上方的所述槽體上設有進水口(153)，最底端的 柵格板下方的所述槽體上設有出水口(154)，所述出水口(154)上固定 連接有一根與調節池連接的第一連接管(110)，所述調節池通過第二連接 管(111)與配水池相連，所述增壓泵(16)設置在第二連接管(111)上， 所述配水池(13)內設有控制增壓泵工作的紅外線傳感器(131)，所述第 二連接管上設有依次設有單向閥(113)、流量控制閥(112)，所述出水 口(154)的直徑小于進水口(153)的直徑。

　　3.根據權利要求2所述的速分式污水處理系統，其特征在于：所述槽體(151) 內設有三塊柵格板(152)，由上到下三塊所述柵格板(152)上的柵格孔 的直徑依次減少，由上到下三塊所述柵格板上的柵格孔不在同一軸線上， 所述槽體(151)內設有柵格板(152)安裝的安裝槽(155)。

　　4.根據權利要求1所述的速分式污水處理系統，其特征在于：所述集水池(11) 上設有一根用于收集池(19)連接在集水池(11)上的第三連接管(114)， 所述過濾池(18)設置在第三連接管中部，所述第三連接管(114)的前端 設有控制集水池內的水運輸至過濾池內的水泵(115)，所述過濾池(18) 上設有一根供水運輸至過濾池內的第四連接管(116)，所述第四連接管的 中部設有用于去除水中懸浮物的石英砂過濾器(10)。

　　5.根據權利要求1所述的速分式污水處理系統，其特征在于：所述導流墻(5) 包括通過鋼筋綁扎成本體(51)、澆注在本體(51)上的混凝土層(52)， 所述本體(51)呈網格狀設置，所述導流管(6)通過鐵絲綁扎固定連接在 鋼筋上，所述導流墻(5)的頂端固定連接有一根便于標識導流墻(5)內 導流管(6)位置的標識管(7)，所述標識管(7)上設有標號(71)。

　　6.根據權利要求4所述的速分式污水處理系統，其特征在于：所述導流管(6) 分別沿水平中心線和豎直中心線設置在導流墻(5)內，兩根相鄰導流管(6) 在豎直方向上的間隙和水平方向上的間隙均為198～202mm，最底端的所述 導流管(6)設置在導流墻(5)與池體(1)底端間隙為95～105mm處。

　　7.根據權利要求1所述的速分式污水處理系統，其特征在于：所述曝氣管路 (2)均為曝氣管，所述曝氣管通過膠水粘接在池體(1)內，相鄰兩根所 述曝氣管之間的間距為380～420mm，所述曝氣管上均設有若干個曝氣孔 (21)，所述曝氣孔(21)傾斜設置在曝氣管上，所述曝氣孔(21)為圓孔， 所述曝氣孔(21)的直徑為2～3mm，所述曝氣孔(21)與曝氣管的豎直中 心線呈43～47°角設置，相鄰兩個所述曝氣管之間的間距為48～52mm。

　　8.根據權利要求6所述的速分式污水處理系統，其特征在于：所述供氣管路 (22)設置在速分池(12)池體的底端，所述池體內設有供氣管路安裝的 通槽，所述供氣管路通過膠水固定連接在通槽內，所述供氣管路上設有控 制供氣管路內供氣量的節流閥。

　　9.根據權利要求1所述的速分式污水處理系統，其特征在于：所述承托體(3) 采用水泥磚堆砌而成，所述水泥磚為200×100×50mm，所述承托體(3)與 曝氣管之間的間距為9～11mm。

　　10.根據權利要求1所述的速分式污水處理系統，其特征在于：所述速分球 (4)頂端與導流管(6)頂端之間的間距為40～60mm，在每立方米的池體 (1)內安裝有速分球(4)的個數為745～755個，所述球形網罩(41)的 直徑為50～300mm，所述礦石(42)的橫截面呈球形或多邊形，所述礦石(42) 的直徑為10～50mm，所述礦石(42)在球形網罩(41)內空隙率為30～ 40%。

　　說明書

　　速分式污水處理系統

　　技術領域

　　本發明涉及速分式污水處理系統。

　　背景技術

　　隨著社會的高速發展，水資源消耗越來越大，可利用的水資源越來越短缺。 然而公共建筑及民用建筑的綠化、沖廁等用水大部分仍然采用自來水，與生活 用水爭奪寶貴的水資源，同時污、廢水的大量排出也加大了污水處理廠的負荷。 當今隨著污水處理技術的不斷發展，污水回收利用得以實現，公共和民用建筑 的污水回收綜合利用越來越受到人們的重視，污水處理回用也成為進一步改善 區域環境衛生，減少水資源污染、保護環境的重要措施，現有的大型污水處理 設備存在施工復雜、設備占地面積大，投入時間長，大大的提高了運行成本， 不利于操作，污水處理效果差，不利于長期使用及管理。

　　發明內容

　　本發明要解決的技術問題是現有污水處理設備存在施工復雜、設備占地面 積大，投入時間長，大大的提高了運行成本，不利于操作，污水處理效果差， 不利于長期使用及管理，從而提供速分式污水處理系統。

　　為了解決上述技術問題，本發明是通過以下技術方案實現的：速分式污水 處理系統，包括池體，所述池體內設有兩塊將池體分隔成集水池、速分池、配 水池的導流墻，所述配水池上依次連接有用于調節水量和均衡水質的調節池、 用于截留污水中較大懸浮物及雜質的人工格柵裝置，所述配水池和調節池的連 接管路上設有將調節池處理后的污水運輸至配水池內的增壓泵，所述配水池上 還連接有消毒加藥裝置，所述集水池上依次連接有過濾池、收集池，所述速分 池所在的池體底端內置有至少兩根曝氣管路，每根所述曝氣管路呈環狀設置在 池體內，在曝氣管路兩邊的池體內均設有一個承托體，每個所述承托體上的所 述池體內安裝有至少四層用于降解池體內污水中污染物的速分球，所述速分球 包括球形網罩、內置在球形網罩內的若干個礦石，若干個所述礦石通過粘結劑 粘壓固定在球形網罩內，兩塊所述導流墻上均設有若干根可拆卸在導流墻上的 導流管，所述導流管的長度與導流墻的寬度相等，還包括通過供氣管路與曝氣 管路相連的曝氣機。

　　優選的，所述人工格柵裝置包括槽體、至少兩塊設置在槽體中部的柵格板， 最頂端的柵格板上方的所述槽體上設有進水口，最底端的柵格板下方的所述槽 體上設有出水口，所述出水口上固定連接有一根與調節池連接的第一連接管， 所述調節池通過第二連接管與配水池相連，所述增壓泵設置在第二連接管上， 所述配水池內設有控制增壓泵工作的紅外線傳感器，所述第二連接管上設有依 次設有單向閥、流量控制閥，所述出水口的直徑小于進水口的直徑，連接可靠， 通過人工格柵裝置能有效將污水中的較大懸浮物及雜質殘留在槽體的柵格板 上，結構簡單，實用性能好，操作簡單，通過紅外傳感器控制增壓泵工作，有 效的保證了配水池內的水在正常的供水量，安全性能好。

　　優選的，所述槽體內設有三塊柵格板，由上到下三塊所述柵格板上的柵格 孔的直徑依次減少，由上到下三塊所述柵格板上的柵格孔不在同一軸線上，所 述槽體內設有柵格板安裝的安裝槽，連接可靠，便于除去污水中的大顆粒雜質， 使用效果好，便于后續工藝的進行。

　　優選的，所述集水池上設有一根用于收集池連接在集水池上的第三連接管， 所述過濾池設置在第三連接管中部，所述第三連接管的前端設有控制集水池內 的水運輸至過濾池內的水泵，所述過濾池上設有一根供水運輸至過濾池內的第 四連接管，所述第四連接管的中部設有用于去除水中懸浮物的石英砂過濾器， 第三連接管和第四連接管連接可靠，安裝方便，通過石英砂過濾器除去水中的 懸浮物使過濾池內的達到安全標準，避免了對后續工藝產生波動性的影響，使 用效果好。

　　優選的，所述導流墻包括通過鋼筋綁扎成本體、澆注在本體上的混凝土層， 所述本體呈網格狀設置，所述導流管通過鐵絲綁扎固定連接在鋼筋上，所述導 流墻的頂端固定連接有一根便于標識導流墻內導流管位置的標識管，所述標識 管上設有標號，將混凝土層固定在通過鋼筋綁扎而成的網格狀本體上，保證了 導流墻的強度，使導流墻符合《給排水構筑物工程施工及驗收規范》(GB50141 -2008)要求，導流管通過鐵絲綁扎在鋼筋上，便于安裝固定，拆卸方便，實 用性能好，有效的防止在混凝土澆注、振搗過程中把預埋管振動移位，使用效 果好，結構簡單，可靠性能好，便于拆卸。

　　優選的，所述導流管分別沿水平中心線和豎直中心線設置在導流墻內，兩 根相鄰導流管在豎直方向上的間隙和水平方向上的間隙均為198～202mm，最底 端的所述導流管設置在導流墻與池體底端間隙為95～105mm處，便于池體內的 污水通過導流管流動，實用性能好，流動均勻，可靠性能好，便于安裝，當兩 根相鄰導流管在豎直方向上的間隙和水平方向上的間隙小于198mm或大于202mm 時，導流管的導流效果差，不利于使用，實用性能差，當導流管與池體底端間 隙小于95mm或大于105mm時，導流效果差，不利于安裝，不利于承托體安裝， 使用效果差。

　　優選的，所述曝氣管路均為曝氣管，所述曝氣管通過膠水粘接在池體內， 相鄰兩根所述曝氣管之間的間距為380～420mm，所述曝氣管上均設有若干個曝 氣孔，所述曝氣孔傾斜設置在曝氣管上，所述曝氣孔為圓孔，所述曝氣孔的直 徑為2～3mm，所述曝氣孔與曝氣管的豎直中心線呈43～47°角設置，相鄰兩個 所述曝氣管之間的間距為48～52mm，膠水連接能保證安裝質量，使其符合《建 筑給水排水及采暖工程施工質量驗收規范》GB50242-2002和《建筑排水塑料管 道工程技術規程》CJJ/T29-2010的規定，曝氣孔的設置保證了曝氣試驗的正常 進行，可靠性能好，當相鄰兩根曝氣管之間的間距小于380mm或大于420mm時， 不利于曝氣試驗，不利于觀察管道不均勻處，實用性能差，提高了工作量，能 使曝氣管產生曝氣效果，便于觀察，當曝氣孔的直徑小于2mm或大于3mm時， 產生的曝氣效果不易觀察，實用性能差，當曝氣孔與曝氣管的豎直中心線呈的 角度小于43度或大于47度時，曝氣管內產生的曝氣效果差，不利于作業人員 觀察，使用效果差，當相鄰兩個曝氣孔之間的間距小于48mm或大于52mm時， 水池內產生的曝氣效果不均勻。

　　優選的，所述供氣管路設置在池體的底端，所述池體內設有供氣管路安裝 的通槽，所述供氣管路通過膠水固定連接在通槽內，所述供氣管路上設有控制 供氣管路內供氣量的節流閥，結構簡單，便于供氣，膠水粘接可靠，通過節流 閥控制供氣量，能有效的適應不同的工作場合。

　　優選的，所述承托體采用水泥磚堆砌而成，所述水泥磚為200×100×50mm， 所述承托體與曝氣管之間的間距為9～11mm，水泥磚堆砌方便，連接可靠，安 裝方便，有效的減少了曝氣管受承托體上的速分球的擠壓，保證了曝氣管的使 用壽命，可靠性能好，當承托體與曝氣管之間的間距小于9mm或大于11mm時， 放置在承托體上的速分球易對曝氣管形成擠壓，從而影響了曝氣管的曝氣效果， 實用性能差。

　　優選的，所述速分球頂端與導流管頂端之間的間距為40～60mm，在每立方 米的池體內安裝有速分球的個數為745～755個，所述球形網罩的直徑為50～ 300mm，所述礦石的橫截面呈球形或多邊形，所述礦石的直徑為10～50mm，所 述礦石在球形網罩內空隙率為30～40%，球形或多邊形的礦石便于粘接，可靠性 能好，選用直徑為10～50mm的礦石能粘接出不同型號的速分球，實用性能好。

　　綜上所述，本發明的優點：將污水依次通過人工格柵裝置、調節池、配水 池、速分池、集水池、過濾池處理后進入收集池，根據速分池內的速分球及曝 氣管路對污水進行凈化處理，有效的保證了污水處理的質量，整體結構簡單， 占地面積小，各個處理池對污水進行逐步處理，工藝方便，操作簡單，能實現 無人化操作，減少了生產成本及運行成本，使用效果好。
