申請日2013.10.24

　　公開(公告)日2014.04.02

　　IPC分類號C02F9/04

　　摘要

　　一種高效炭黑廢水處理凈化裝置，是由絮凝劑投加裝置、管道混合器、一體化高濁度凈水器和PLC控制器組成。一體化高濁度凈水器是將旋流反應、懸浮澄清、斜管沉淀、頂部刮渣、污泥濃縮、過濾及清水箱有機地結合起來的一類高濁度水處理設備，一體化高濁度凈水器安裝在凈水器基礎(11)上，懸浮澄清池總成(4)焊接在凈水器底板(14)上的中央部位，其下部中心筒體(15)徑向開孔與進水管總成(2)相連，中心筒體(15)外凈水器底板(14)上焊有排泥管(23)，排泥管與排泥閥(24)連接，排泥閥(24)與PLC控制器(12)連接，本裝置能處理親水性和疏水性的炭黑，能有效的取出炭黑和石油類，能耗及藥劑消耗低，占地面積小，投資小，凈化效率高，出水水質好。

　　權利要求書

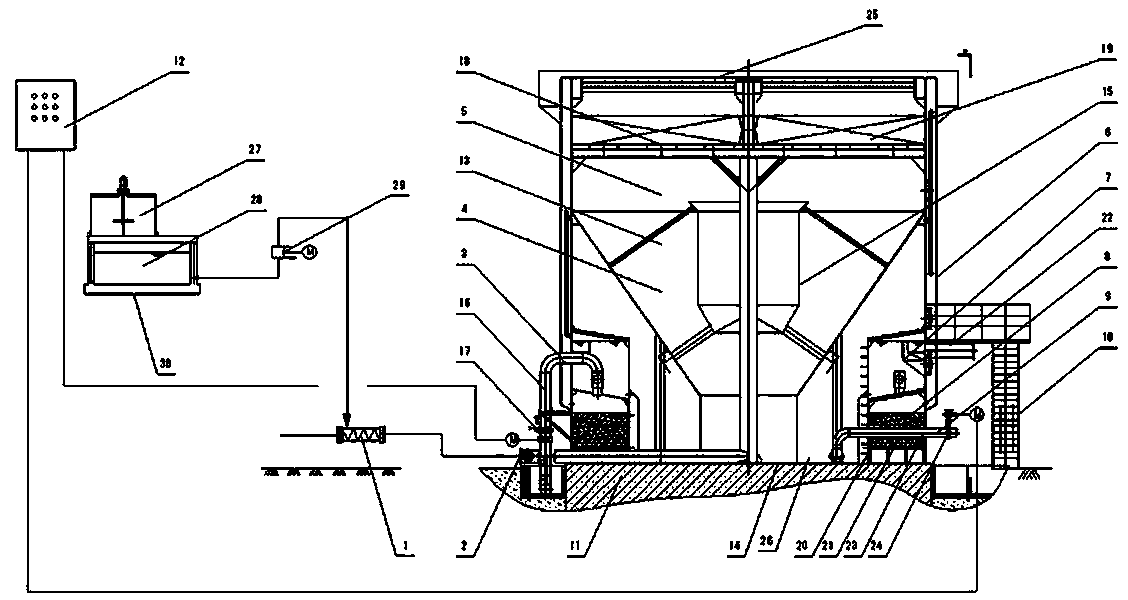

　　1. 一種高效炭黑廢水處理凈化裝置，由管道混合器、一體化高濁度凈水器、PLC控制器、進水管總成、反沖洗系統、懸浮澄清池總成、沉淀池總成、凈水器本體、清水箱總成、過濾池總成、排泥總成、旋梯走道總成、凈水器基礎、頂部刮渣、污泥濃縮池和絮凝劑投加裝置構成，其特征在于：一體化高濁度凈水器(13)是將旋流反應、懸浮澄清、斜管沉淀、污泥濃縮、頂部刮渣、過濾及清水箱有機地結合起來的一類高濁度水處理設備，一體化高濁度凈水器(13)安裝在凈水器基礎(11)上，懸浮澄清池總成(4)焊接在凈水器底板(14)上的中央部位，其下部中心筒體(15)徑向開孔與進水管總成(2)相連，中心筒體(15)外凈水器底板(14)上焊有排泥管(23)，排泥管與排泥閥(24)連接，排泥閥(24)與PLC控制器(12)連接，懸浮澄清池總成(4)與凈水器本體(6)之間安裝清水箱總成(7)及過濾池總成(8)，懸浮澄清池總成(4)、過濾池總成(8)與底板(14)間安裝污泥濃縮池(26)，在過濾池總成(8)頂部裝有反沖洗管(16)及反沖洗閥門(17)，反沖洗閥門(17)與PLC控制器(12)連接，斜管托架(18)安裝在懸浮澄清池總成(4)上部，與凈水器本體(6)焊接，其上鋪有斜管(19)，斜管上部安裝頂部刮渣裝置(25)，濾頭板(20)安裝在凈水器底部(14)或頂部，濾頭板(20)上裝有濾頭，濾頭板(20)與斜管之間或?yàn)V頭板與清水箱之間裝有濾料(21)，凈水器的出水管(22)從環形清水箱總成(7)的上部引出，旋梯走道總成(10)安裝在一體化高濁度凈水器(13)的一側。

　　2.根據權利要求1所述的高效炭黑廢水處理凈化裝置，其特征在于：絮凝劑投加裝置(30)由溶藥箱(27)、投藥箱(28)、計量泵(29)組成，投藥箱(28)通過管道和管道上的計量泵(29)與管道混合器(1)連接。

　　說明書

　　一種高效炭黑廢水處理凈化裝置

　　技術領域

　　本實用新型涉及一種天然氣制乙炔產生的廢水處理裝置，特別是一種高效炭黑廢水處理凈化裝置。

　　技術背景

　　現有流行的炭黑廢水處理裝置是由預沉池+絮凝反應池+二沉池組成的處理天然氣制乙炔產生的炭黑廢水處理裝置。其缺點有：第一，由于不同的天然氣制乙炔產生的炭黑廢水中的炭黑比重不一，且含有石油類，處理后的出水炭黑和SS濃度仍然較高，達不到排放要求;第二，常規炭黑廢水處理裝置一般采用分體式設備組合而成，占地面積大，投資運行成本高;第三，勞動強度大，難以實現自控操作。

　　發明內容

　　實用新型的目的在于提供一種高效炭黑廢水處理凈化裝置，本裝置利用炭黑廢水中炭黑的親水性和比重的差異性特點，炭黑廢水通過投加絮凝劑經過管道混合器高效混合、旋流反應、懸浮澄清、斜管沉淀、頂部刮渣、污泥濃縮以及過濾等工序處理后，出水炭黑濃度≤20mg/L,懸浮物(SS)≤20mg/L，石油類≤1mg/L，遠低于《污水綜合排放標準》GB8978-1996一級排放標準。本裝置具有能耗及藥劑消耗低，占地面積小，投資小，凈化效率高，出水水質好等特點。

　　本發明構成：一種高效炭黑廢水處理凈化裝置，由管道混合器、一體化高濁度凈水器、PLC控制器、進水管總成、反沖洗系統、懸浮澄清池總成、沉淀池總成、凈水器本體、清水箱總成、過濾池總成、排泥總成、旋梯走道總成、凈水器基礎、頂部刮渣裝置、污泥濃縮池和絮凝劑投加裝置構成，其特征在于：一體化高濁度凈水器是將旋流反應、懸浮澄清、斜管沉淀、污泥濃縮、頂部刮渣、過濾及清水箱有機地結合起來的一類高濁度水處理設備，一體化高濁度凈水器安裝在凈水器基礎上，懸浮澄清池總成焊接在凈水器底板上的中央部位，其下部中心筒體徑向開孔與進水管總成相連，中心筒體外凈水器底板上焊有排泥管，排泥管與排泥閥連接，排泥閥與PLC控制器連接，懸浮澄清池總成與凈水器本體之間安裝清水箱總成及過濾池總成，懸浮澄清池總成、過濾池總成與底板間安裝污泥濃縮池，在過濾池總成頂部裝有反沖洗管及反沖洗閥門，反沖洗閥門與PLC控制器連接，斜管托架安裝在懸浮澄清池總成上部，與凈水器本體焊接，其上鋪有斜管，斜管上部安裝頂部刮渣裝置，濾頭板安裝在凈水器底部或頂部，濾頭板上裝有濾頭，濾頭板與斜管之間或?yàn)V頭板與清水箱之間裝有濾料，凈水器的出水管從環形清水箱總成的上部引出，旋梯走道總成安裝在一體化高濁度凈水器的一側。

　　絮凝劑投加裝置由溶藥箱、投藥箱、計量泵組成，投藥箱通過管道和管道上的計量泵與管道混合器連接。

　　與現有技術比較，本裝置是由絮凝劑投加裝置、管道混合器、一體化高濁度凈水器和PLC控制器組成。絮凝劑投加裝置由溶藥箱、投藥箱、計量泵組成;一體化高濁度凈水器裝置由旋流反應、懸浮澄清、斜管沉淀、頂部刮渣、污泥濃縮、過濾及清水箱等工序組成。它具有以下優點：第一，由于天然氣制乙炔的工藝包裝置不同，產生的炭黑廢水中的炭黑既有親水性的，又有疏水性的，而本裝置均能夠處理廢水中的炭黑;第二，由于天然氣制乙炔的工藝包裝置不同，產生的炭黑比重不一，一般介于0.8×103-1.05×103kg/m3,炭黑濃度高達3000mg/L，且含有石油類濃度達50 mg/L，本裝置均能夠有效的去除炭黑和石油類;第三，炭黑廢水通過投加絮凝劑經過管道混合器高效混合、旋流反應、懸浮澄清、斜管沉淀、頂部刮渣、污泥濃縮以及過濾等工序處理后，出水炭黑濃度≤20mg/L,懸浮物(SS)≤20mg/L，石油類≤1mg/L，遠低于《污水綜合排放標準》GB8978-1996一級排放標準;第四，本裝置具有能耗及藥劑消耗低，占地面積小，投資小，凈化效率高，出水水質好等特點。
