申請日2014.01.03

　　公開(公告)日2014.03.26

　　IPC分類號B01D65/02; C02F1/44; B01D61/20

　　摘要

　　一種農村生活污水超濾反沖洗裝置，屬污水的處理類(C02F)。主要解決常規管式超濾反沖洗裝置存在的耗能高、清洗不徹底、通量恢復差、運行周期短、操作管理復雜、超濾組件易損壞等問題。利用手動液壓泵為超濾反沖洗裝置提供動力，實現“低動力”的低能耗效果，并采用“高水位增壓人工手動沖洗+手動液壓泵增壓反沖洗”兩級沖洗模式，對膜管進行徹底沖洗，有效提高膜通量恢復度，延長膜組件運行周期。具有低耗能、清洗徹底、通量恢復好、操作管理簡單、投資運行費用低等優點。可以和超濾裝置配套使用。

　　權利要求書

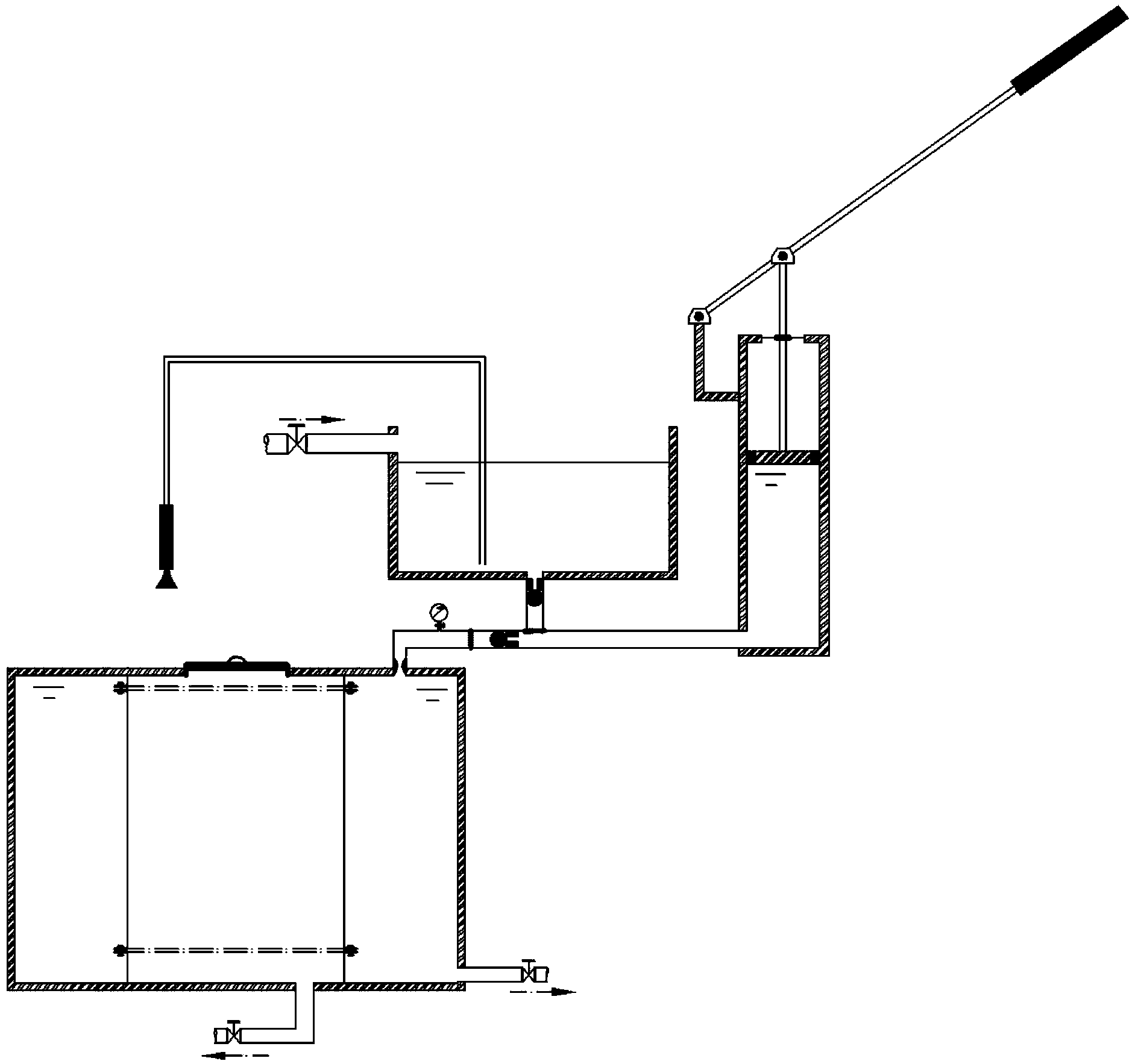

　　1.一種農村生活污水超濾反沖洗裝置，由反沖洗系統和增壓系統兩大系統構成，其特 征是：

　　A.反沖洗系統由反沖洗系統頂蓋門、反沖洗清水區、反沖洗系統外殼、管式膜組件、 反沖洗污水收集區、反沖洗污水外排閥門、反沖洗污水外排水管、反沖洗剩余清水外排水管、 反沖洗剩余清水外排閥門組成;需要清洗的管式膜組件通過反應器內部上下兩端的法蘭接口 與之密封連接，反應器外殼、閥門及頂蓋等均為密封系統，采用抗壓不銹鋼材料制成;

　　B.增壓系統包括高水位增壓池和手動液壓泵。

　　2.權利要求1所述一種農村生活污水超濾反沖洗裝置，其特征是所述A中的管式膜組 件底部設計一定尺寸的反沖洗污水收集區，以便增壓后的清水從反沖洗清水區透過管式膜組 件將附著在管式膜組件內側的沉淀物收集，及時通過反沖洗污水外排水管及反沖洗污水外排 閥門將其排出，以免污水在膜組件內部區域長時間停留造成管式膜組件二次污染。

　　3.權利要求1所述一種農村生活污水超濾反沖洗裝置，其特征是所述A中的反沖洗系 統頂蓋門可打開，采用耐高壓有機透光玻璃材質，以方便人工觀察系統內部運行情況并開蓋 操作;為減輕后續液壓泵增壓系統自動反沖洗的處理負荷，通過設計人工沖洗環節對管式膜 組件內部附著的較大無機顆粒、污泥等進行第一級沖洗，即，通過人工沖洗清水管從高位清 水儲存池引水，再經人工沖洗高壓噴頭由人工操作將高壓清水射入反應器內的膜組件內部區 域，進行第一級人工沖洗;為保證足夠壓力，高位清水儲存池的水面標高設計遠高于反應器 頂面標高。

　　4.權利要求1所述一種農村生活污水超濾反沖洗裝置，其特征是所述B中的手動液壓 泵由手動液壓泵清水出水管、手動液壓泵外殼、液壓泵清水區、液壓泵活塞、活塞橡膠墊圈、 活塞推拉桿、液壓泵空氣區、活塞推拉桿位置固定環、手動液壓泵杠桿固定支架、杠桿短臂 固定點、杠桿短臂、杠桿支點、杠桿長臂、杠桿長臂手柄、杠桿短臂固定螺絲、杠桿支點固 定螺絲、活塞推拉桿位置固定環支架構成。

　　5.權利要求4所述一種農村生活污水超濾反沖洗裝置，其特征是所述手動液壓泵利用 杠桿省力原理，通過人工操作杠桿長臂，進而帶動液壓泵活塞上下運動，以清水為工作介質， 從而實現動力與壓力能的轉換，清水得以增壓，最終為反沖洗系統提供壓力。

　　6.權利要求4所述一種農村生活污水超濾反沖洗裝置，所述手動液壓泵其特征是：

　　A.手動液壓泵外殼、杠桿固定支架、活塞推拉桿、活塞推拉桿位置固定環、杠桿長短 臂均采用機械強度高的抗壓不銹鋼材料;活塞橡膠墊圈和杠桿長臂手柄采用高強度防滑橡膠;

　　B.手動液壓泵外殼橫斷面設計為圓形，減少液壓泵活塞運動時因內壁摩擦阻力而損失 的動能，提高加壓效率。

　　說明書

　　一種農村生活污水超濾反沖洗裝置

　　(一)技術領域：

　　本發明涉及一種農村生活污水超濾反沖洗裝置，屬污水的處理類(C02F)。

　　(二)背景技術：

　　現有的與本發明接近的超濾反沖洗裝置，其主要缺陷如下：(1)采用高功率原水泵直接 將藥劑或清水泵入管式超濾膜，耗能極高，運行成本難于控制，不適于處理規模較小的農村 區域;(2)對于污泥沉淀并生長造成的膜管堵塞，清洗不徹底，導致清洗后通量恢復差，致 使膜運行周期短;(3)常借助一些含清洗藥劑(如：復合化合物、表面活性劑或活性酶)的 酸堿溶液進行清洗，其清洗操作過程復雜，操作條件要求嚴格，如：加藥步驟、溫度、清洗 時間、pH等，否則，易造成清洗藥劑與過濾介質之間發生不可預見的副反應，并產生放熱 效應，進而損壞過濾組件及管路。

　　(三)發明內容：

　　本發明提出的一種農村生活污水超濾反沖洗裝置，主要解決常規管式超濾反沖洗裝置存 在的耗能高、清洗不徹底、通量恢復差、運行周期短、操作管理復雜、超濾組件易損壞等問 題。利用手動液壓泵為超濾反沖洗裝置提供動力，實現“低動力”的低能耗效果，并采用“高 水位增壓人工手動沖洗+手動液壓泵增壓反沖洗”兩級沖洗模式，對膜管進行徹底沖洗，有 效提高膜通量恢復度，延長膜組件運行周期。具有低耗能、清洗徹底、通量恢復好、操作管 理簡單、投資運行費用低等優點�？梢院统瑸V裝置配套使用。
