申請日2014.01.06

　　公開(公告)日2014.06.25

　　IPC分類號A47L13/48; B25G1/10; A47L13/20

　　摘要

　　一種仰擦時防止污水倒流的拖把桿，屬于衛生用具技術領域，特為在擦洗天花板和玻璃及門窗上方時防止拖把上的污水滴濺到操作者的身上而設計。它包含一條由第一主桿(1)和第二主桿(2)連接而成的拖把桿，其特征在于：第一主桿(1)上焊接一個用于擰裝積水瓶(4)的金屬帶內螺紋護瓶蓋(3)，第二主桿(2)上焊接一個用于擰裝防水傘(6)的金屬帶內螺紋護傘蓋(5)。

　　權利要求書

　　1.一種仰擦時防止污水倒流的拖把桿，包含一條由第一主桿(1)和第二 主桿(2)連接而成的拖把桿，其特征在于：第一主桿(1)上焊接一個用于擰 裝積水瓶(4)的金屬帶內螺紋護瓶蓋(3)，第二主桿(2)上焊接一個用于擰 裝防水傘(6)的金屬帶內螺紋護傘蓋(5)。

　　說明書

　　一種仰擦時防止污水倒流的拖把桿

　　技術領域

　　本實用新型屬于衛生用具技術領域，尤其涉及一種仰擦時防止污水倒流的拖把桿。

　　背景技術

　　媽媽用長桿拖把擦洗玻璃門窗和天花板時，蘸到拖把上的水有一部分就順著拖把桿一直 流到媽媽的袖口內，或者滴到媽媽的臉上，戴個帽子擦天花板往往會擋住了視線，所以每次 擦洗起來都弄得很臟。前天，爸爸洗了卷門后一直在滴水，進出大門時只能借助雨傘通過， 此刻的我突然靈機一動，把雨傘反過來使用不就了得。經過多次的實踐和比較，終于搞成功 了一種仰擦時防止污水倒流的拖把桿。

　　發明內容

　　本實用新型所提供的是一種仰擦時防止污水倒流的拖把桿，以便在擦洗天花板和玻璃及 門窗上方時防止拖把上的污水滴濺到操作者的身上為目的。

　　本實用新型的技術方案是：根據雨傘倒掛的方法和防止油污濺到手上之炒鏟的原理，在 拖把桿的中段設立兩個螺紋帽，一個用于擰裝積水瓶，另一個用于擰裝防水傘。即：

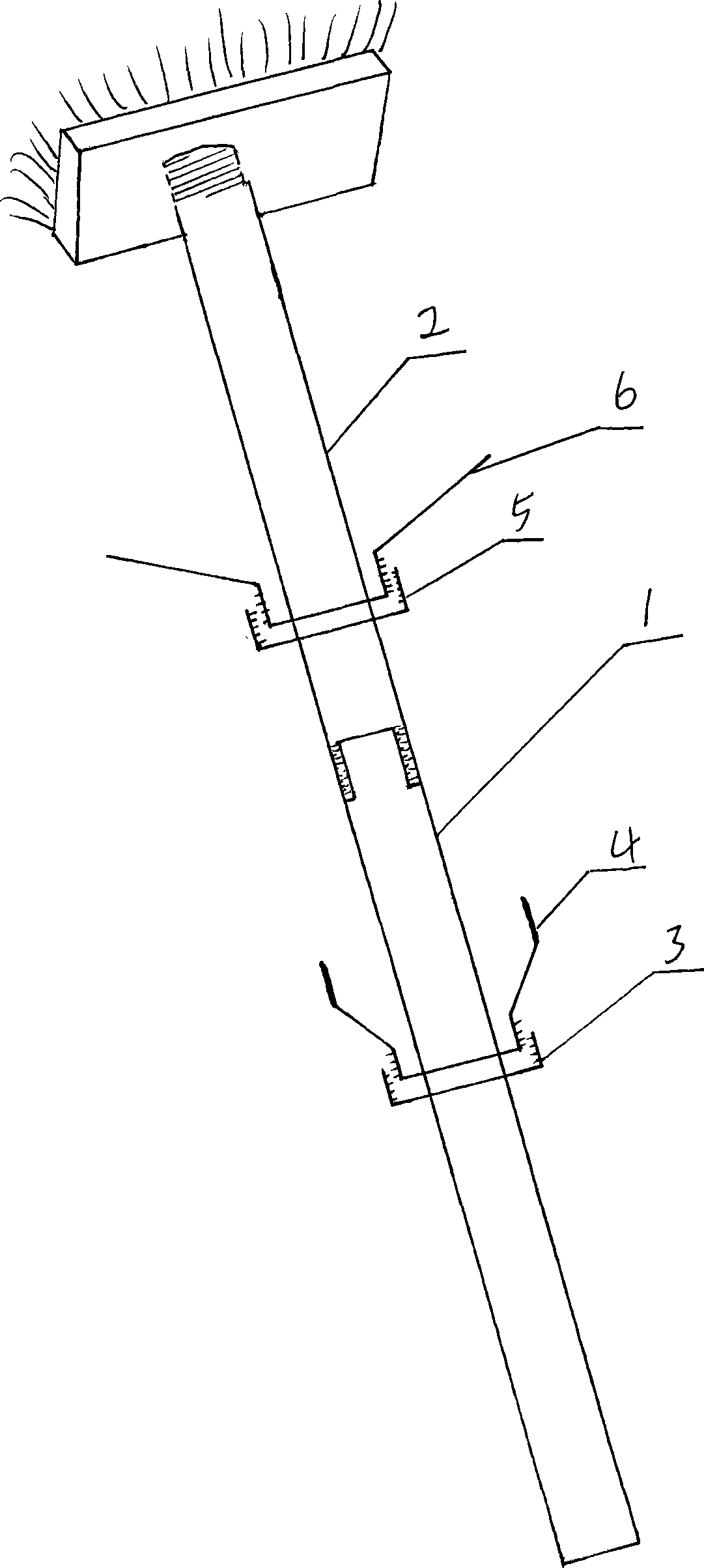

　　一種仰擦時防止污水倒流的拖把桿，包含一條由第一主桿1和第二主桿2連接而成的拖 把桿，其特征在于：第一主桿1上焊接一個用于擰裝積水瓶4的金屬帶內螺紋護瓶蓋3，第 二主桿2上焊接一個用于擰裝防水傘6的金屬帶內螺紋護傘蓋5。

　　本實用新型的有益效果：由上述方案和結構可知，在擦洗玻璃窗及門窗上方時先把積水 瓶4穿過第一主桿1并擰裝在護瓶蓋3上，然后再把第一主桿1與第二主桿2連接在一起使 用。擦洗時，拖把頭上的污水會順著拖把桿流到積水瓶4內，于是就不會流入操作者的袖口 內。當要擦洗天花板時，先把第二主桿2從拖把頭上擰下來，然后把防水傘6穿過第二主桿 2并擰裝在護傘蓋5上，用于仰擦天花板，其拖把頭上及天花板下的污水滴會滴濺在防水傘 6內，于是就起到防止污水滴濺到操作者臉上的效果。當用于拖擦地面時，把防水傘6和積 水瓶4各從拖把桿上擰下來，同其它拖把桿使用沒有區別(只是拖把桿上多了個護瓶蓋3和 護傘蓋5而已)�？梢�，本實用新型具有結構簡單，操作方便，保護和防止有效的優點。
