申請日2014.01.06
公開(公告)日2014.04.16
IPC分類號F25B15/00; F22B1/16
摘要

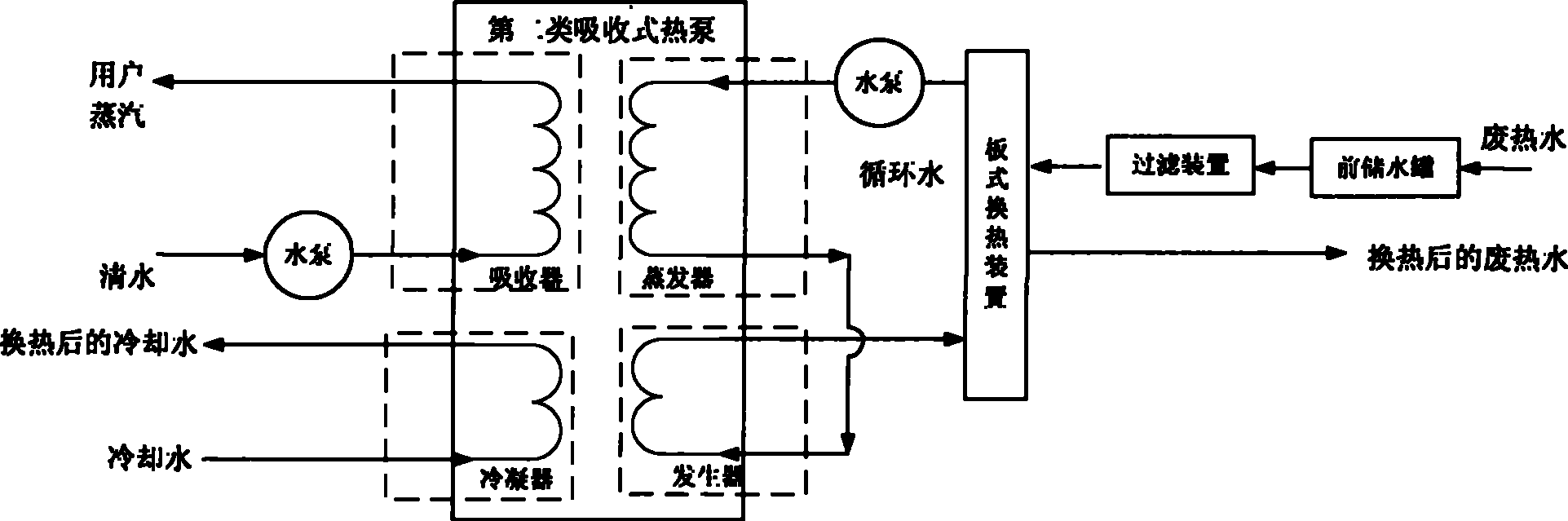

本發明提出了一種針對廢水源含雜質的連續制取蒸汽的余熱回收系統，包括第二類吸收式熱泵、前儲水罐、過濾裝置、水泵以及板式換熱裝置，其中第二類吸收式熱泵的冷凝器部分的輸入為冷卻水，經過換熱后輸出;蒸發器部分的輸出與發生器的輸入相連，發生器的輸出與板式換熱裝置相連，蒸發器部分的輸入為自來水，通過蒸發器、發生器、水泵以及板式換熱裝置形成循環水，非連續的廢熱水通過前儲水罐后變?yōu)檫B續的廢熱水，再經過過濾裝置濾除雜質后，作為板式換熱裝置的輸入，通過換熱后變?yōu)榈蜏氐膹U熱水排出;低溫清水通過水泵后作為吸收器部分的輸入，輸出為用戶所需的蒸汽，本發明所述系統具有廢熱水利用效率高，制取蒸汽效率高等優點。
權利要求書
1.一種針對廢水源含雜質的連續制取蒸汽的余熱回收系統，其特征在 于：包括第二類吸收式熱泵、前儲水罐、過濾裝置、水泵以及板式換熱裝置， 其中第二類吸收式熱泵分為發生器部分、蒸發器部分、吸收器部分以及冷凝 器部分，冷凝器部分的輸入為冷卻水，經過第二類吸收式熱泵進行換熱后輸 出到冷卻塔;蒸發器部分的輸出與發生器的輸入相連，發生器的輸出與板式 換熱裝置相連，蒸發器部分的輸入為自來水，自來水通過第二類吸收式熱泵 的蒸發器、發生器、水泵以及板式換熱裝置形成循環水，該循環水從板式換 熱裝置吸熱，將熱量帶入蒸發器和發生器后釋放熱量，然后再回到板式換熱 裝置吸熱;印染廠的廢熱水通過前儲水罐存儲后，變?yōu)檫B續的廢熱水，再經 過過濾裝置濾除雜質后，作為板式換熱裝置的輸入，通過板式換熱裝置換熱 后變?yōu)榈蜏氐膹U熱水輸出，即廢熱水經過前儲水罐和過濾裝置后在板式換熱 裝置中不斷被吸收，然后釋放到蒸發器和發生器中，這些熱量通過第二類吸 收式熱泵用來加熱進入吸收器的低溫清水;低溫清水通過水泵后作為第二類 吸收式熱泵的吸收器部分的輸入，吸收器部分的輸出為用戶所需的蒸汽，以 滿足用戶工藝需求。
說明書
一種針對廢水源含雜質的連續制取蒸汽的余熱回收系統
技術領域
本發明涉及一種印染廠余熱回收裝置，尤其涉及針對廢水源含雜質的連 續制取蒸汽的余熱回收系統。
背景技術
印染廠低溫廢氣通過處理系統或直接排放形成巨大的熱能損失，使印染 廠能量利用率低下，不僅造成大量能源浪費，同時也嚴重地污染了環境。印 染廠的廢氣排放，是我國乃至世界普遍存在的問題。然而，隨著熱泵技術的 發展，特別是大型高溫水源熱泵的問世，使得印染廠低溫廢氣余熱回收將成 為可能。另外，吸收式熱泵式是依靠驅動熱源運行，吸收低溫?zé)嵩此臏囟?將其轉移給中溫水的設備，在定型機組運行時是連續不斷地吸收低溫?zé)嵩吹?溫度的，但是當?shù)蜏責嵩此霈F(xiàn)斷流時，也就是不能連續提供熱量，而此時 的機組仍然在不斷吸熱，那么吸收式熱泵低溫進水口前端的換熱器的溫度就 會急劇下降，直至管內殘留的水結冰，水結成冰后體積會變大，從而撐破低 溫?fù)Q熱裝置，整個系統癱瘓，而且目前的印染廠中的廢熱水存在非連續且含 有大量雜質的問題，極大影響著換熱器的效率，另外，目前的吸收式熱泵的 輸出難以滿足用戶對非連續熱水的需求。
發明內容
本發明的技術解決問題是：針對現有技術中廢熱水源非連續且含雜質的 問題，提供了一種針對廢水源含雜質的連續制取蒸汽的余熱回收系統。
本發明的技術解決方案為：一種針對廢水源含雜質的連續制取蒸汽的余 熱回收系統，包括第二類吸收式熱泵、前儲水罐、過濾裝置、水泵以及板式 換熱裝置，其中第二類吸收式熱泵分為發生器部分、蒸發器部分、吸收器部 分以及冷凝器部分，冷凝器部分的輸入為冷卻水，經過第二類吸收式熱泵進 行換熱后輸出到冷卻塔;蒸發器部分的輸出與發生器的輸入相連，發生器的 輸出與板式換熱裝置相連，蒸發器部分的輸入為自來水，自來水通過第二類 吸收式熱泵的蒸發器、發生器、水泵以及板式換熱裝置形成循環水，該循環 水從板式換熱裝置吸熱，將熱量帶入蒸發器和發生器后釋放熱量，然后再回 到板式換熱裝置吸熱;印染廠的廢熱水通過前儲水罐存儲后，變?yōu)檫B續的廢 熱水，再經過過濾裝置濾除雜質后，作為板式換熱裝置的輸入，通過板式換 熱裝置換熱后變?yōu)榈蜏氐膹U熱水排出，即廢熱水經過前儲水罐和過濾裝置后 在板式換熱裝置中不斷被吸收，然后釋放到蒸發器和發生器中，這些熱量通 過第二類吸收式熱泵用來加熱進入吸收器的低溫清水;低溫清水通過水泵后 作為第二類吸收式熱泵的吸收器部分的輸入，吸收器部分的輸出為用戶所需 的蒸汽，以滿足用戶工藝需求，節約了使這部分清水變?yōu)檎羝枰恼羝?達到節能的目的。
本發明與現有技術相比的優點在于：本發明通過采用第二類吸收式熱 泵，利用大量的中溫?zé)嵩串a(chǎn)生少量能被利用的高溫?zé)崮�，在采用冷卻水的條 件下，制取比低溫?zé)嵩礈囟雀叩母邷責崦�，�?shí)現從低溫向高溫的輸送，利 用溫度在60℃以上的廢熱水可獲得比廢熱源溫度高40℃～80℃左右(二級 升溫)，不超過175℃的熱媒或蒸汽，以滿足用戶的工藝需求，廢熱水通過 前儲水罐將廢熱水變?yōu)檫B續，然后經過過濾裝置可以將大量雜質濾除，提高 板式換熱器的換熱效率，實現了廢水的高效回收利用和制取蒸汽，有效節約 能源。
