申請日2014.02.27

　　公開(公告)日2014.07.23

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種污泥干燥機，本污泥干燥機在干燥機機體下部設有加熱臺和干污泥出口;干燥機機體上部設置空氣進口、濕污泥進口和空氣出口;干燥機機體內設置有攪拌軸，攪拌軸上設置有攪拌籠，攪拌軸與電機相連。本污泥干燥機產生的有益效果為：干燥機機體內設置攪拌軸，攪拌軸上設置攪拌籠，可以大大降低在干燥過程中污泥的餅結現象，污泥干燥所需時間較短，污泥干燥效果好。

　　權利要求書

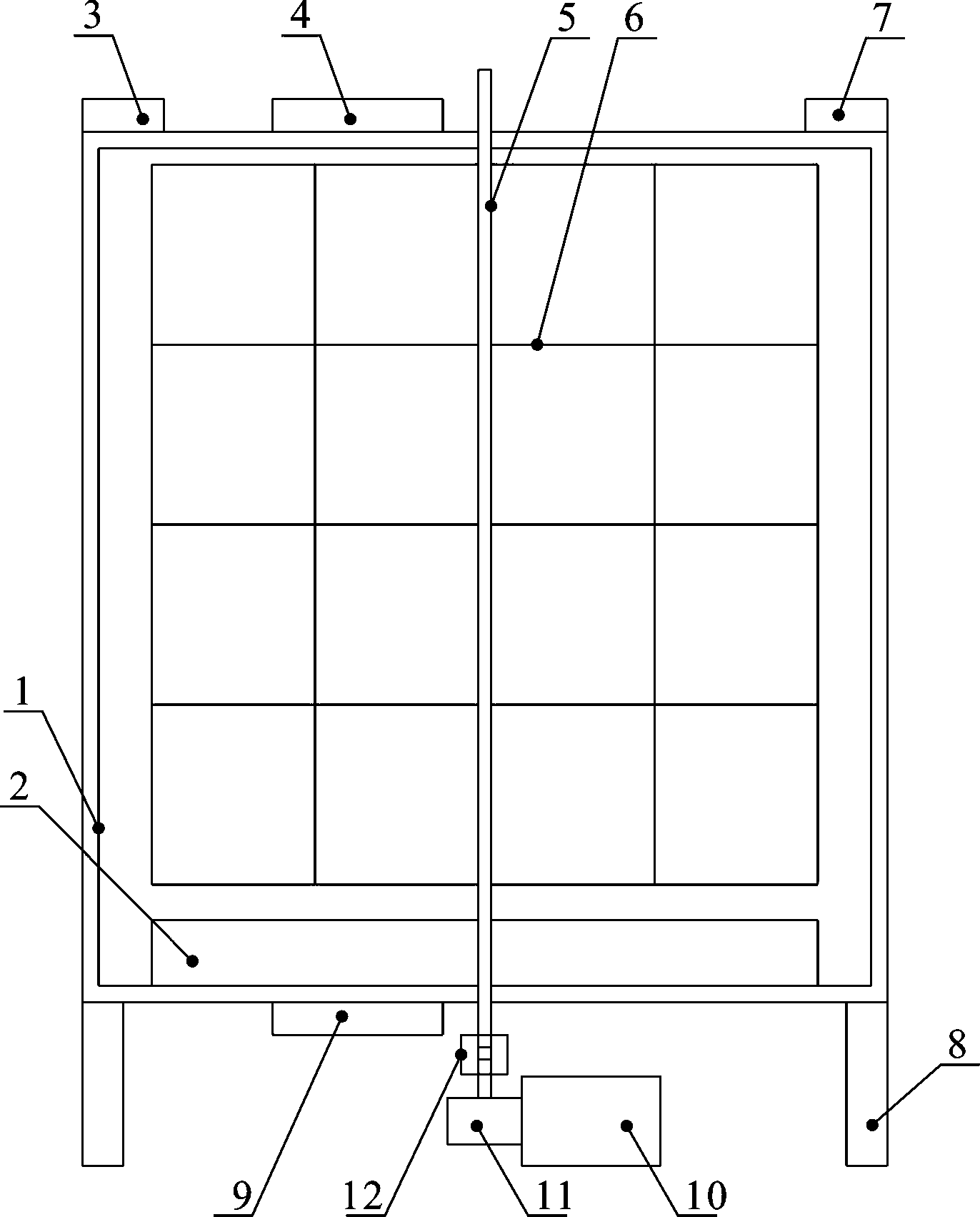

　　1.一種污泥干燥機，包括干燥機機體(1)，其特征在于：所述干燥機機體(1)下部設有加熱臺(2)和干污泥出口(9);干燥機機體(1)上部設置空氣進口(3)、濕污泥進口(4)和空氣出口(7);干燥機機體(1)內設置有攪拌軸(5)，攪拌軸(5)上設置有攪拌籠(6)，攪拌軸(5)與電機(10)相連。

　　2.根據權利要求1所述的污泥干燥機，其特征在于：所述干燥機機體(1)底部設置多個支架(8)。

　　3.根據權利要求1或2所述的污泥干燥機，其特征在于：所述電機(10)連接減速箱(11)，減速箱(11)伸出軸與攪拌軸(5)連接。

　　4.根據權利要求3所述的污泥干燥機，其特征在于：所述減速箱(11)伸出軸通過聯軸器(12)連接。

　　5.根據權利要求3所述的污泥干燥機，其特征在于：所述電機(10)安裝在電機座上。

　　說明書

　　污泥干燥機

　　技術領域

　　本實用新型涉及一種干燥設備，具體涉及一種污泥干燥機。

　　背景技術

　　污泥是一種在水和污水處理過程產生的固體沉淀物質，主要來源為市政污水、工業污水、水體疏浚等污水處理過程，其產出的量大，且對人體和環境具有很大的危害。污泥含水率高( 最高可達90% 以上)，有機物含量高，容易腐化發臭，并且顆粒較細，比重較小，呈膠狀液態。目前，污泥的主要處置方法為填埋、焚燒以及干化處理等。然而污泥的填埋和焚燒容易造成二次污染，因此，采用污泥干燥設備對污泥進行干化處理被廣泛采用。

　　現有技術的污泥干燥設備在加熱干化污泥時熱量分布不均勻，污泥容易餅結在一起之后難以烘干，因此污泥干燥所需要的時間較長，污泥的干化效果較差。

　　實用新型內容

　　本實用新型的目的是提供一種污泥干燥機，污泥干燥時餅結現象大大降低，污泥干燥所需時間較短，污泥干燥效果好。

　　為實現上述目的，本實用新型所采取的技術方案是：

　　本污泥干燥機在干燥機機體下部設有加熱臺和干污泥出口;干燥機機體上部設置空氣進口、濕污泥進口和空氣出口;干燥機機體內設置有攪拌軸，攪拌軸上設置有攪拌籠，攪拌軸與電機相連。

　　進一步的，所述干燥機機體底部設置多個支架。

　　進一步的，所述電機連接減速箱，減速箱伸出軸與攪拌軸連接。

　　進一步的，所述減速箱伸出軸通過聯軸器連接。

　　進一步的，所述電機安裝在電機座上。

　　本污泥干燥機產生的有益效果為：干燥機機體內設置攪拌軸，攪拌軸上設置攪拌籠，可以大大降低在干燥過程中污泥的餅結現象，污泥干燥所需時間較短，污泥干燥效果好。
