申請日2013.10.25
公開(公告)日2014.02.12
IPC分類號C02F103/16; C02F1/48
摘要
本發明公開了表面活性劑磁懸浮分選冶金廢水中高濃度氨氮裝置，由進水管(1)、石棉布(2)、磁場室(3)、過濾網(4)、出水口(5)構成;其中磁場室(3)由操作柄(6)、電磁鐵(7)、鐵芯(8)、永磁鐵(9)、控制箱(10)和電源(11)組成;本發明處理冶金廢水中高濃度氨氮，是通過采用表面活性劑磁懸浮分選的方法來實現的，在氨氮去除效果的基礎上進一步的解決了由于氨氣的排放而導致的二次污染問題，去除氨氮率達99.8%。
權利要求書
1.表面活性劑磁懸浮分選冶金廢水中高濃度氨氮裝置，其特征在于：所述的裝置由進水管(1)、石棉布(2)、磁場室(3)、過濾網(4)、出水口(5)構成;其結構構造為：進水管(1)在整個裝置上方，石棉布(2)將磁場室(3)上方覆蓋，過濾網(4)位于磁場室下方并與出水口(5)相連接;其中磁場室(3)內部的控制箱(10)上有兩個操作柄(6)，控制箱(10)下方分設兩個電磁鐵(7)，電磁鐵(7)下方放置兩塊鐵芯(8)，兩塊鐵芯(8)中間有永磁鐵(9)，磁場室(3)的電源(11)在整個裝置的右邊。
2.根據權利要求1所述的表面活性劑磁懸浮分選冶金廢水中高濃度氨氮裝置，其特征在于：所述的磁場室(3)由操作柄(6)、電磁鐵(7)、鐵芯(8)、永磁鐵(9)、控制箱(10)和電源(11)組成。
3.根據權利要求2所述的磁場室，其特征在于：所述的電磁鐵(7)和永磁鐵(9)的極性安裝方向相同，鐵芯(8)鑲嵌于電磁鐵(7)。
4.根據權利要求1所述的表面活性劑磁懸浮分選冶金廢水中高濃度氨氮裝置，其特征在于：所述的過濾網(5)為金屬過濾網，并帶有表面活性劑，活性劑顆粒為100-120目數，過濾網(5)呈六邊形形狀，孔徑0.146-0.165mm，圈網重7.84-8.42kg。
5.根據權利要求1所述的表面活性劑磁懸浮分選冶金廢水中高濃度氨氮裝置，其特征在于：所述的石棉布(2)為電解石棉布，長1.5-4.5m，厚度為180-230mm。
說明書
表面活性劑磁懸浮分選冶金廢水中高濃度氨氮裝置
技術領域
本發明涉及冶金廢水中高濃度氨氮裝置，特別是表面活性劑磁懸浮分選冶金廢水中高濃度氨氮裝置。
背景技術
冶金工業是人類歷史上最古老的工業之一，在生產力欠發時期，由于冶金生產規模不大，在很長的歷史時期是造成環境污染一直未超過人類所能“忍耐”的限度，18世紀產業革命后，鋼鐵工業迅速發展，造成嚴重的污染，進入20世紀以來，全球經濟和工業的發展是冶金生產規模迅速增長，廢水中高濃度的氨氮含量也不斷增多，據調查，某冶金廠洗滌過濾工藝排出的廢水NH4+含量超過10000mg/L，水體中的氨氮會造成湖泊和河流的富營養化，減少溶解氧的濃度，并對水體中的水生物產生毒性，同時氨氮也會腐蝕、堵塞管道和用水設備。
目前，常用的冶金廢水處理高濃度氨氮的技術包括活性炭或化學沉淀法、空氣吹脫法等，其中化學沉淀法具有工藝簡單、處理對象方法等優勢，但是沉淀劑價格較貴，導致處理成本高，經濟上難以承受。吹脫法雖然有除去效率高的特點，但是還存在著一些不足，例如：專利公開號為CN101428889，名稱是“一種去除廢水中氨氮的處理方法”是采用脫氮?jiǎng)┘尤胨凶詈笤诖得摮刂羞M(jìn)行曝氣吹脫連續操作的方法，雖然具有操作簡單、能連續高效去除廢水中的氨氮、處理數量大、影響因素少、運行費用低、穩定等特點，氨氮濃度高或低的廢水經過一次處理后即可達到0.5mg/L以下，但該方法是與吹脫法相結合的，這樣就會導致氨氣進入大氣而引起二次污染，在環保的問題上有些不理想。
因此，基于可持續發展理念，在高濃度氨氮廢水處理方面，不僅要追求高效脫氮的環境治理目標，還要追求節能省耗更高層次的環境經濟效益目標，才是治理高濃度氨氮廢水比較理想的技術發展方向。
發明內容
為了解決上述問題，本發明克服了氨氣轉移到大氣中而造成二次污染，本發明在于提供提供表面活性劑磁懸浮分選冶金廢水中高濃度氨氮裝置，在處理冶金廢水中高濃度氨氮時克服了耗能高，操作繁瑣，氨氮去除率低的問題。

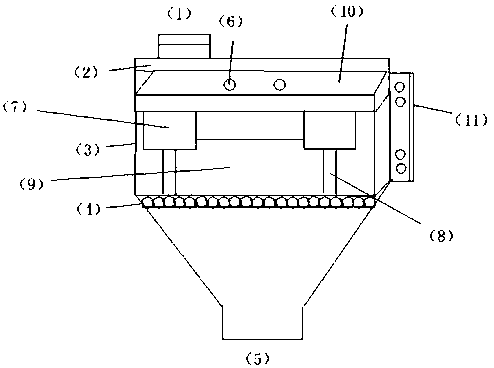

為達到上述目的，本發明采取的具體技術方案是：表面活性劑磁懸浮分選冶金廢水中高濃度氨氮裝置由進水管(1)、石棉布(2)、磁場室(3)、過濾網(4)、出水口(5)構成;其結構構造為：進水管(1)在整個裝置上方，石棉布(2)將磁場室(3)上方覆蓋，過濾網(4)位于磁場室下方并與出水口(5)相連接;其中磁場室(3)內部的控制箱(10)上有兩個操作柄(6)，控制箱(10)下方分設兩個電磁鐵(7)，電磁鐵(7)下方放置兩塊鐵芯(8)，兩塊鐵芯(8)中間有永磁鐵(9)，磁場室(3)的電源(11)在整個裝置的右邊。
所述的所述的磁場室(3)由操作柄(6)、電磁鐵(7)、鐵芯(8)、永磁鐵(9)、控制箱(10)和電源(11)組成。
所述的所述的電磁鐵(7)和永磁鐵(9)的極性安裝方向相同，鐵芯(8)鑲嵌于電磁鐵(7)。
所述的過濾網(5)為金屬過濾網，并帶有表面活性劑，活性劑顆粒為100-120目數，過濾網(5)呈六邊形形狀，孔徑0.146-0.165mm，圈網重7.84-8.42kg。
所述的石棉布(2)為電解石棉布，長1.5-4.5m，厚度為180-230mm。
本發明的工作原理是：將冶金廢水從進水管(1)注入裝置內部，經過石棉布(2)，由于石棉布(2)耐熱、不燃、耐水、耐酸、耐化學腐蝕等良性作用，使整個裝置更加安全;水經過磁場室(3)，電源(11)控制控制箱(10)，控制箱(10)根據測量磁鐵的信號，控制電磁鐵，鐵芯的電流，從而控制控制相應電磁鐵的電磁力;由于冶金廢水中的氨氮屬于弱磁性，而金屬顆粒屬于強磁性，通過磁場室(3)利用電磁鐵(7)、鐵芯(8)、永磁鐵(9)之間的電磁力大小，使磁場室(3)產生磁懸浮作用，將冶金廢水中的強磁弱磁成分分解出來，磁場室(3)底部的過濾網(5)中帶有表面活性劑，在磁場室分離出來的氨氮浮在磁場室(3)，一些部分非磁力的懸浮顆粒未被電磁力電解的通過過濾網(5)過濾沉淀底部，從而達到凈化水的目的。一次性分離懸浮顆粒，重金屬以及氨氮，從而將避免了二次污染風險的產生，也使得去除氨氮率達到99.8%。
本發明具有的明顯優勢是：
(1) 不會產生氨氣進入大氣也無沉淀生成、不會導致環境二次污染;
(2) 通過磁場室進行極化后，增強了表面氫鍵作用力，加強了與廢水中氨氣或氨根離子的結合能力;
(3) 針對冶金廢水水質情況，選用了選用了表面活性劑磁懸浮分選對水質進行改性，針對性強。
