申請日2013.10.25

　　公開(公告)日2014.01.15

　　IPC分類號F03B13/00

　　摘要

　　本發明公開了一種利用廢水自身重力向下流動過程的勢能進行發電的重力勢能發電裝置，由橢圓形外殼、中心轉軸、轉動葉片、進水文丘里管、出水管、發電機組、密封圈、儲電裝置、固定螺栓、連接導線和輸出導線組成，將裝置的進水文丘里管的頂部進水端與來源廢水管進行密封硬連接，將出水管與廢水下水管進行密封硬連接;當廢水從進水文丘里管流下時，在文丘里管的作用下流速加快，快速水流沖擊轉動葉片，進而帶動中心轉軸迅速轉動;中心轉軸將帶動發電機組轉動發電，產生的電能通過連接導線輸送到儲電裝置中進行儲存?zhèn)溆?輸出導線可以將儲電裝置儲存的電能輸出使用，本發明與現有技術和設備相比，具有結構原理可靠，裝置成本低，便于維護，能量收集功能強，操作簡便，無二次污染，適用范圍廣等優點，值得推廣應用。

　　權利要求書

　　1.一種生活廢水重力勢能發電裝置，主體結構包括橢圓形外殼、中心轉軸、轉動葉片、進水文丘里管、出水管、發電機組、密封圈、儲電裝置、固定螺栓、連接導線和輸出導線，其特征在于一個金屬或塑料材質的橢圓形外殼，在橢圓形外殼兩個橢圓壁的中點位置設置一個中心轉軸貫穿整個外殼并密封，同時使得中心轉軸的一端伸到橢圓形外殼的某一個橢圓壁外;將另外一個橢圓壁取下，在中心轉軸上等角度安裝多組轉動葉片，使得轉動葉片可以在橢圓形外殼內帶動中心轉軸自由轉動;在橢圓形外殼長軸一側的側壁上安裝一個進水文丘里管，將進水文丘里管呈收縮狀的一端安裝在橢圓形外殼內，以增加進水流速，保證進水文丘里管在橢圓形外殼側壁內的部分不影響轉動葉片的正常轉動，同時進水文丘里管與橢圓壁短軸垂直且在葉片的外邊緣位置，以保證水作用在轉動葉片上能產生最大的轉動扭矩;在橢圓形外殼長軸另一側頂點處的側壁上安裝一個出水管，保證橢圓形外殼1內的所有的水均能在自身重力的作用下經出水管流出;在取下的橢圓壁周邊位置設置密封圈，保證取下的橢圓壁與橢圓形外殼側壁密封良好，并通過固定螺絲穿透橢圓形外殼將這個橢圓壁固定并密封橢圓形外殼上;在有中心轉軸伸出的橢圓壁上安裝上發電機組，利用固定螺栓將發電機組牢牢地固定在橢圓形外殼的橢圓壁，使得發電機組可以在轉動葉片的帶動下可以自由轉動發電;在發電機組的正下方安裝一個儲電裝置，并用固定螺栓將儲電裝置牢牢地固定在橢圓形外殼的橢圓壁上;利用連接導線將發電機組與儲電裝置進行連通，使得發電機組產生的電能可以通過連接導線輸送到儲電裝置中進行儲存?zhèn)溆?使用一條輸出導線與儲電裝置的輸出將儲存的電能輸出使用。

　　說明書

　　一種生活廢水重力勢能發電裝置

　　技術領域

　　本發明涉及一種利用廢水自身重力向下流動過程的勢能進行發電的重力勢能發電裝置，可以根據用電需求應用于房間美化亮化、廚衛小功率用電及家庭其他小功率用電需求等。

　　背景技術

　　隨著經濟社會的不斷發展與進步，對電需求迅速增大，電能供需矛盾卻越來越突出。近年來，我國多地出現淡季“電荒”現象。多個地區均不同程度的呈現用電緊張態勢，各地相繼采取限電和讓電措施。據估計，我國年照明用電量占總發電量的12%左右，而且以低效照明為主，節能潛力很大。改革開放以來，城市建設迅速發展，新建建筑不斷崛起，能源消耗量遂年上升，照明用電水平也逐年提高，對日益增長的用電負荷和電量的需要，如不采取照明節電或資源循環利用措施，勢必會造成相當大的用電缺口，因此，新型能源開發和生活用電節能勢在必行。

　　發明內容

　　本發明的目的在于利用水的重力勢能進行發電的原理，尋求一種利用水在重力作用下向下流動過程中的動能和勢能進行發電的重力勢能發電裝置，可利用洗手盆等雜質少的廢水勢能進行發電，裝置運行成本低，操作簡便，無二次污染，適用范圍廣，便于普及使用和推廣。

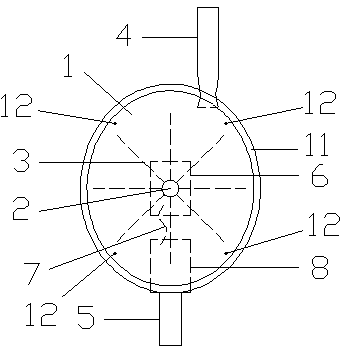

　　為了實現上述目的，本發明的主體結構包括橢圓形外殼、中心轉軸、轉動葉片、進水文丘里管、出水管、發電機組、密封圈、儲電裝置、固定螺栓、連接導線和輸出導線;設置一個金屬或塑料材質的橢圓形外殼，在橢圓形外殼兩個橢圓壁的中點位置設置一個中心轉軸貫穿整個外殼并密封，同時使得中心轉軸的一端伸到橢圓形外殼的某一個橢圓壁外;將另外一個橢圓壁取下，在中心轉軸上等角度安裝多組轉動葉片，使得轉動葉片可以在橢圓形外殼內帶動中心轉軸自由轉動;在橢圓形外殼長軸一側的側壁上安裝一個進水文丘里管，將進水文丘里管呈收縮狀的一端安裝在橢圓形外殼內，以增加進水流速，保證進水文丘里管在橢圓形外殼側壁內的部分不影響轉動葉片的正常轉動，同時進水文丘里管與橢圓壁短軸垂直且在葉片的外邊緣位置，以保證水作用在轉動葉片上能產生最大的轉動扭矩;在橢圓形外殼長軸另一側頂點處的側壁上安裝一個出水管，保證橢圓形外殼1內的所有的水均能在自身重力的作用下經出水管流出;在取下的橢圓壁周邊位置設置密封圈，保證取下的橢圓壁與橢圓形外殼側壁密封良好，并通過固定螺絲穿透橢圓形外殼將這個橢圓壁固定并密封橢圓形外殼上;在有中心轉軸伸出的橢圓壁上安裝上發電機組，利用固定螺栓將發電機組牢牢地固定在橢圓形外殼的橢圓壁，使得發電機組可以在轉動葉片的帶動下可以自由轉動發電;在發電機組的正下方安裝一個儲電裝置，并用固定螺栓將儲電裝置牢牢地固定在橢圓形外殼的橢圓壁上;利用連接導線將發電機組與儲電裝置進行連通，使得發電機組產生的電能可以通過連接導線輸送到儲電裝置中進行儲存?zhèn)溆?使用一條輸出導線與儲電裝置的輸出將儲存的電能輸出使用。

　　本發明在發電工作時，將裝置的進水文丘里管的頂部進水端與來源廢水管進行密封硬連接，將出水管與廢水下水管進行密封硬連接;當廢水從進水文丘里管流下時，在文丘里管的作用下流速加快，快速水流沖擊轉動葉片，進而帶動中心轉軸迅速轉動;中心轉軸將帶動發電機組轉動發電，產生的電能通過連接導線輸送到儲電裝置中進行儲存?zhèn)溆?輸出導線可以將儲電裝置儲存的電能輸出使用。

　　本發明具有以下優點：一是裝置成本低，便于維護，該裝置具有加工、維護簡單，可拆卸的橢圓壁使得該裝置便于清洗與維護，可大批量應用推廣;二是能量收集功能強，該裝置基本上可以在所有無雜質或少雜質廢水的下水管上安裝使用，能夠有效地將這部分能量有效地收集再利用;三是應用廣泛，該裝置除了可以應用于廢水重力勢能收集外，還可以應用于其他領域的流態物體能量收集，如汽車尾氣能量等等，便于該裝置在社會中的普及與推廣。
