申請日2014.02.28
公開(公告)日2016.01.27
IPC分類號C02F1/00
摘要
本發明公開了一種兩級漠沙濾池及其廢水處理方法，屬于水污染控制技術領域。它包括依次連接的調節池、一級漠沙濾池、一級貯水池、二級漠沙濾池、二級貯水池和三級貯水池;調節池底部設置有與提升管道連接的吸水喇叭口，提升管道通過提升泵將廢水提升至一級漠沙濾池;一級漠沙濾池中設置有濾料和過濾柱;一級貯水池的結構同調節池，二級漠沙濾池的結構同一級漠沙濾池，一級貯水池底部設置有與提升管道連接的吸水喇叭口，該提升管道通過提升泵將廢水提升至二級漠沙濾池;經過二級漠沙濾池過濾后進入二級貯水池，二級貯水池的底部設置有與提升管道連接的吸水喇叭口，提升管道通過提升泵將廢水提升至三級貯水池。該工藝操作簡便，運行穩定，經濟實用。
權利要求書

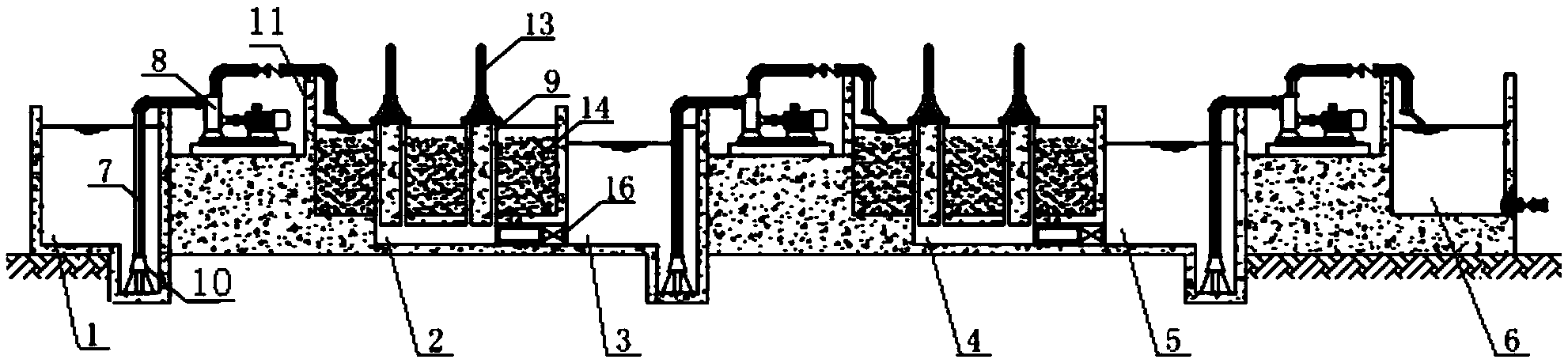

1.一種兩級漠沙濾池，它包括調節池(1)和濾池，其特征在于，所述的濾池包括一級漠沙濾池(2)和二級漠沙濾池(4)，它還包括一級貯水池(3)、二級貯水池(5)和三級貯水池(6)，所述的調節池(1)、一級漠沙濾池(2)、一級貯水池(3)、二級漠沙濾池(4)、二級貯水池(5)和三級貯水池(6)依次連接;
所述的調節池(1)底部設置有與提升管道(7)連接的吸水喇叭口(10)，所述的提升管道(7)通過提升泵(8)將廢水提升至所述的一級漠沙濾池(2);
所述的一級漠沙濾池(2)中設置有濾料(14)和過濾柱(9);
所述的一級貯水池(3)的結構同所述的調節池(1)，二級漠沙濾池(4)的結構同一級漠沙濾池(2)，一級貯水池(3)底部設置有與提升管道(7)連接的吸水喇叭口(10)，該提升管道(7)通過提升泵(8)將廢水提升至二級漠沙濾池(4);
經過二級漠沙濾池(4)過濾后進入二級貯水池(5)，二級貯水池(5)的底部設置有與提升管道(7)連接的吸水喇叭口(10)，提升管道(7)通過提升泵(8)將廢水提升至三級貯水池(6);
其中，所述的調節池(1)、一級漠沙濾池(2)、一級貯水池(3)、二級漠沙濾池(4)、二級貯水池(5)和三級貯水池(6)的主體結構(11)均采用磚混結構，外敷設一層防滲層，防滲層采用黏土和高密度聚乙烯組成的復合材料;
其中，所述的一級漠沙濾池(2)及二級漠沙濾池(4)中的濾料(14)均為漠沙，粒徑為0.15～0.20mm;
一級漠沙濾池(2)中過濾柱(9)上的濾孔(91)孔徑D1為0.12mm，二級漠沙濾池(4) 中過濾柱(9)上的濾孔(91)孔徑D2為0.10mm，所述的一級漠沙濾池(2)中的過濾柱(9) 通過異徑管(93)與反沖洗管道(13)連接，該反沖洗管道(13)的另一端與一級貯水池(3) 中的提升泵(8)連接;所述的二級漠沙濾池(4)中的過濾柱(9)通過異徑管(93)與反沖洗管道(13)連接，該反沖洗管道(13)的另一端與二級貯水池(5)中的提升泵(8)連接;
所述的漠沙即取自沙漠的沙子。
2.根據權利要求1所述的一種兩級漠沙濾池，其特征在于，過濾柱(9)為圓筒形，圓筒表面設置有濾孔(91)，圓筒內中設置有實心柱(92)，該實心柱(92)采用磚混結構。
3.根據權利要求1所述的一種兩級漠沙濾池，其特征在于，所述的過濾柱(9)的高徑比為5:1～8:1。
4.根據權利要求3所述的一種兩級漠沙濾池，其特征在于，一級漠沙濾池(2)及二級漠沙濾池(4)的兩側各設置一個閥門(12)，通過閥門(12)的啟閉控制一級貯水池(3)和二級貯水池(5)的進水，以此保證漠沙濾池的連續運行。
5.一種兩級漠沙濾池的廢水處理方法，其步驟為：
a.原水經調節池(1)調節水量后，經提升泵(8)提升至一級漠沙濾池(2)，經過一級漠沙濾池(2)中濾料(14)過濾后，過濾水通過一級漠沙濾池(2)內的過濾柱(9)進行收集;
b.經一級漠沙濾池(2)中的過濾柱(9)收集的過濾水進入一級貯水池(3);
c.一級貯水池(3)的貯存水經提升泵(8)提升至二級漠沙濾池(4)，經過二級漠沙濾池(4)中濾料(14)過濾后，過濾水通過二級漠沙濾池(4)內的過濾柱(9)進行收集，收集的過濾水進入二級貯水池(5)，最后通過提升泵(8)提升到三級貯水池(6)中;
d.經過一段時間的過濾，一級漠沙濾池(2)及二級漠沙濾池(4)中過濾柱(9)上的濾孔(91)會發生堵塞，此時通過控制設置在一級漠沙濾池(2)、一級貯水池(3)、二級漠沙濾池(4)、二級貯水池(5)和三級貯水池(6)之間的反沖洗管道(13)，控制水流，進行反沖洗，反沖洗水源分別來自一級貯水池(3)和二級貯水池(5);
所述的漠沙即取自沙漠的沙子。
6.根據權利要求5所述的一種兩級漠沙濾池的廢水處理方法，其特征在于，所述的一級漠沙濾池(2)及二級漠沙濾池(4)中的濾料(14)均為漠沙，粒徑為0.15～0.20mm。
說明書
一種兩級漠沙濾池及其廢水處理方法
技術領域
本發明屬于水污染控制技術領域，更具體地說，涉及一種用于兩級漠沙濾池及其廢水處理方法。
背景技術
近些年，隨著經濟的發展，化工廢水對環境的污染日益加劇，化工產品生產過程中排放的大多都是結構復雜、有毒有害和生物難以降解的有機物污染物質，處理的難度大。現代化工廢水處理技術按作用原理，可分為物理法、化學法、物理化學法和生物法四大類�；炷恋矸ㄊ抢没炷齽⿲I(yè)廢水進行凈化處理的一種方法。經混凝沉淀后的廢水，水中還含有較小顆粒的懸浮物和膠體，一般通過過濾將懸浮顆粒和膠體截留在濾料的表面和內部空隙中。常用的濾池有壓力濾池、移動沖洗罩濾池和無閥濾池，其中壓力濾池運轉管理較方便，但其耗用鋼材較多，造價高，且濾料裝卸不方便;移動沖洗罩濾池池體結構簡單、池深較淺，但其機電控制設備較多，自動控制和維修較復雜;無閥濾池沖洗完全自動，管理方便，但結構復雜，濾料封閉，裝卸困難。
發明內容
1、發明目的
針對現有技術混凝沉淀后的廢水在過濾處理中存在的填料裝卸困難、造價高、維護復雜的問題，本發明提供了一種兩級漠沙濾池及其廢水處理方法，該裝置和工藝操作簡便，運行穩定，經濟實用。
2、技術方案
為了實現上述技術目的，本發明的技術方案如下：
一種兩級漠沙濾池，它包括調節池和濾池，所述的濾池包括一級漠沙濾池和二級漠沙濾池，它還包括一級貯水池、二級貯水池和三級貯水池，所述的調節池、一級漠沙濾池、一級貯水池、二級漠沙濾池、二級貯水池和三級貯水池依次連接;
所述的調節池底部設置有與提升管道連接的吸水喇叭口，所述的提升管道通過提升泵將廢水提升至所述的一級漠沙濾池;
所述的一級漠沙濾池中設置有濾料和過濾柱;
所述的一級貯水池的結構同所述的調節池，二級漠沙濾池的結構同一級漠沙濾池，一級貯水池底部設置有與提升管道連接的吸水喇叭口，該提升管道通過提升泵將廢水提升至二級漠沙濾池;
經過二級漠沙濾池過濾后進入二級貯水池，二級貯水池的底部設置有與提升管道連接的吸水喇叭口，提升管道通過提升泵將廢水提升至三級貯水池。
優選地，所述的調節池、一級漠沙濾池、一級貯水池、二級漠沙濾池、二級貯水池和三級貯水池的主體結構均采用磚混結構，外敷設一層防滲層，防滲層采用黏土和高密度聚乙烯組成的復合材料。
優選地，所述的一級漠沙濾池及二級漠沙濾池中的濾料均為漠沙，粒徑為 0.15～0.20mm。
優選地，過濾柱為圓筒形，圓筒表面設置有濾孔，圓筒內中設置有實心柱，該實心柱采用磚混結構。
優選地，一級漠沙濾池中過濾柱上的濾孔孔徑D1為0.12mm，二級漠沙濾池中過濾柱上的濾孔孔徑D2為0.10mm，所述的一級漠沙濾池中的過濾柱通過異徑管與反沖洗管道連接，該反沖洗管道的另一端與一級貯水池中的提升泵連接;所述的二級漠沙濾池中的過濾柱通過異徑管與反沖洗管道連接，該反沖洗管道的另一端與二級貯水池中的提升泵連接。
優選地，所述的過濾柱的高徑比(過濾柱高度和直徑的比例)為5:1～8:1。
優選地，一級漠沙濾池及二級漠沙濾池的兩側各設置一個閥門，通過閥門的啟閉控制一級貯水池和二級貯水池的進水，以此保證漠沙濾池的連續運行。
一種兩級漠沙濾池的廢水處理方法，其步驟為：
a.原水經調節池調節水量后，經提升泵提升至一級漠沙濾池，經過一級漠沙濾池中濾料過濾后，過濾水通過一級漠沙濾池內的過濾柱進行收集;
b.經一級漠沙濾池中的過濾柱收集的過濾水進入一級貯水池;
c.一級貯水池的貯存水經提升泵提升至二級漠沙濾池，經過二級漠沙濾池中濾料過濾后，過濾水通過二級漠沙濾池內的過濾柱進行收集，收集的過濾水進入二級貯水池，最后通過提升泵提升到三級貯水池中;
d.經過一段時間的過濾，一級漠沙濾池及二級漠沙濾池中過濾柱上的濾孔會發生堵塞，此時通過控制設置在一級漠沙濾池、一級貯水池、二級漠沙濾池、二級貯水池和三級貯水池之間的反沖洗管道，控制水流，進行反沖洗，反沖洗水源分別來自一級貯水池和二級貯水池。
優選地，所述的一級漠沙濾池及二級漠沙濾池中的濾料均為漠沙，粒徑為 0.15～0.20mm。
所述的漠沙即取自沙漠的沙子，主要成分是石英，含量在70%左右，另Fe2O3、 Al2O3、CaO及MgO的含量在20%左右，還有少量的長石和白云母，粒徑在 0.10～0.50mm之間。它來源于砂巖和花崗巖風化的殘留礦物，經過機械搬運(風力、水力)作用富集而成。
3、有益效果
相比于現有技術，本發明的優點在于：
(1)本發明的兩級漠沙濾池包括一級漠沙濾池及二級漠沙濾池，兩級漠沙濾池均采用漠沙作為濾料，極大地減小了投資及運行成本，特別是在漠沙資源豐富的北方沙漠地區，成本更為低廉;經過一段時間的過濾，一級漠沙濾池及二級漠沙濾池中過濾柱上的濾孔會發生堵塞，此時通過控制設置在一級漠沙濾池、一級貯水池、二級漠沙濾池、二級貯水池和三級貯水池之間的反沖洗管道，控制水流，通過調節閥門的啟閉進行反沖洗，反沖洗水源分別來自一級貯水池和二級貯水池，充分利用了過濾水，減小了運行費用;
(2)本發明的結構中的一級漠沙濾池、二級漠沙濾池結構相同，濾池中設置有濾料和過濾柱，過濾柱的高徑比為5:1～8:1，此范圍的高徑比既保證了穩定良好的出水效果，同時也減小了構筑物的占地面積，大大地減少了基建投資費用;
(3)本發明的一級漠沙濾池、二級漠沙濾池的結構設計中，一級漠沙濾池中過濾柱上的濾孔孔徑D1為0.12mm，二級漠沙濾池中過濾柱上的濾孔孔徑D2為 0.10mm，因采用均布的濾孔分布形式及適當?shù)囊患�、二級漠沙濾池的濾孔孔徑組合，減小了過濾柱阻塞的頻率，同時也增強了反沖洗時對一級漠沙濾池、二級漠沙濾池內不同深度濾層的沖洗效果;
(4)本發明結構簡單，便于操作，機電控制設備較少，維護方便;
(5)本發明濾料未封閉，裝卸容易;耗用鋼材較少，造價低。
