申請日2013.10.26
公開(公告)日2014.07.02
IPC分類號C02F9/14
摘要
本實用新型所述的一種石油化工廢水的深度回用處理系統包括由依次通過渠道或管道相連的集水池、均質調節罐、隔油沉淀池、氣浮池、1#中間水池、水解酸化池、反硝化池、深層曝氣池、混凝氣浮池、2#中間水池、臭氧氧化池、吹脫池、BAF生化池、機械加速澄清池、清水池以及深度處理系統組成。所述的石油化工廢水的深度回用處理系統，具有操作簡單，處理效率高，投資成本相對較低，以及從實驗小試和工程廢水處理風險低的石油化工廢水的深度回用處理系統。
權利要求書

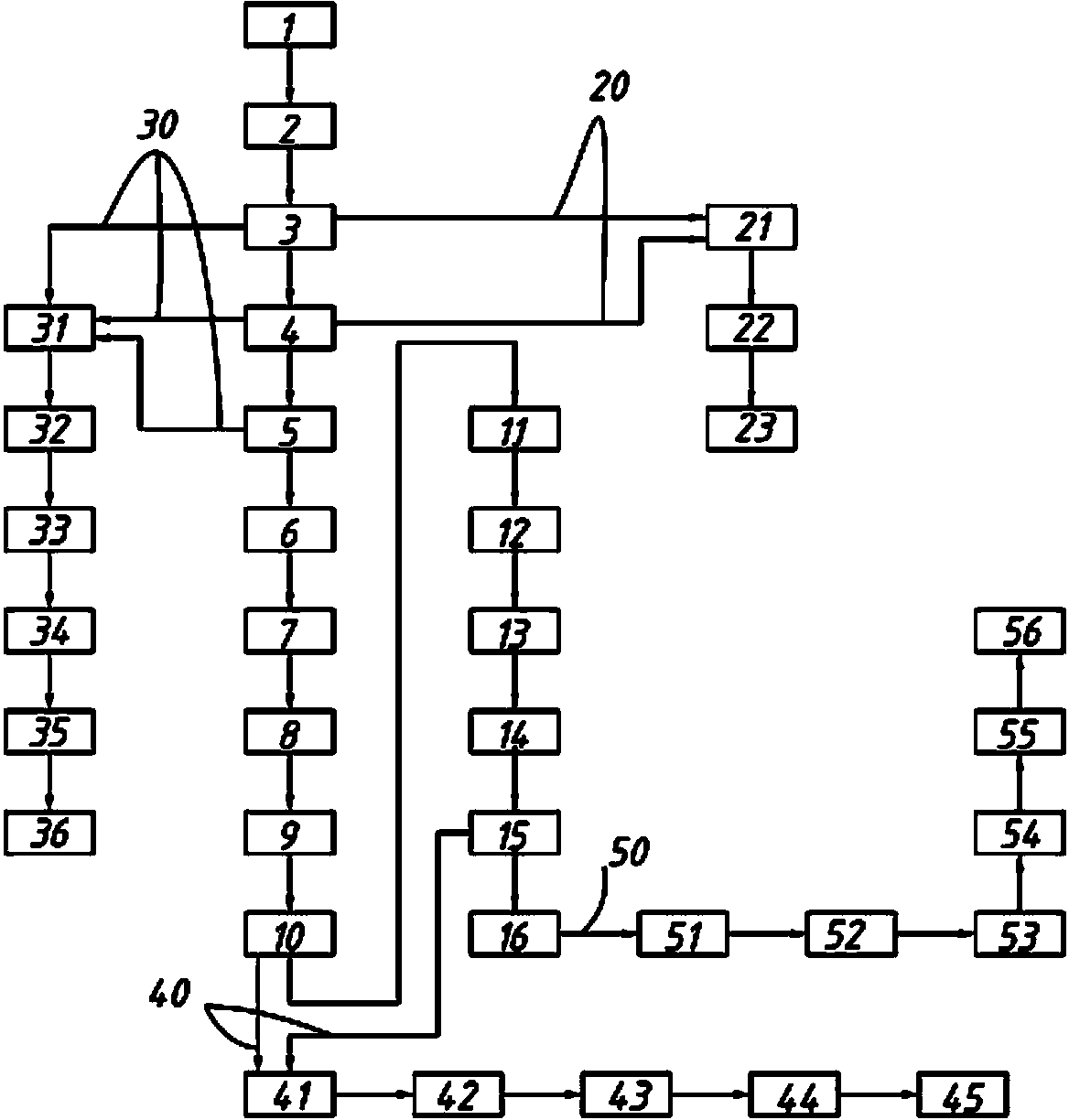

1.一種石油化工廢水的深度處理系統，包括由依次通過渠道或管道相連的集水池(2)、均質調節罐(3)、隔油沉淀池(4)、氣浮池(5)、1#中間水池(6)、水解酸化池(7)、反硝化池(8)、深層曝氣池(9)、混凝氣浮池(10)、2#中間水池(11)、臭氧氧化池(12)、吹脫池(13)、BAF生化池(14)、機械加速澄清池(15)、清水池(16)以及深度處理單元組成。
2.如權利要求1所述的石油化工廢水的深度處理系統，其特征在于所述的深度處理單元由通過管道相連的多介質過濾器(51)、超濾裝置(52)、超濾產水池(53)以及反滲透裝置(55)、回用水儲水池(56)組成。
3.如權利要求1或2所述的石油化工廢水的深度處理系統，其特征在于所述的均質調節罐(3)、隔油沉淀池(4)分別通過管道與浮油收集池(21)相連，浮油收集池(21)通過浮油輸送泵(22)與浮油罐(23)相連。
4.如權利要求1或2所述的石油化工廢水的深度處理系統，其特征在于所述的均質調節罐(3)、隔油沉淀池(4)、氣浮池(5)分別通過管道與油泥池(31)相連，油泥池(31)通過油泥輸送泵(32)與油泥濃縮罐(33)相連，油泥濃縮罐(33)通過油泥進料泵(34)與離心脫水機(35)相連。
5.如權利要求1或2所述的石油化工廢水的深度處理系統，其特征在于所述的混凝氣浮池(10)、機械加速澄清池(15)分別通過管道與污泥池(41)相連，污泥池(41)通過污泥輸送泵(42)與污泥濃縮罐(43)相連，污泥濃縮罐(43)通過污泥進料泵(44)與帶式脫水機(45)相連。
說明書
一種石油化工廢水的深度處理系統
技術領域
本實用新型涉及廢水處理技術領域，尤其涉及一種石油化工廢水的深度處理系統。
背景技術
石油化工廢水來源于石油化工過程，成分十分復雜，其中除含有氨鹽、硫氰化物、硫化物、氰化物等數十種無機物外，還含有酚類、單環及多換芳香族化合物，COD含量高，且部分有機污染物很難降解，是一種典型嚴重污染水源生態環境且難處理的工業廢水。
石油化工廢水是一類污染物種類多、成分復雜的高濃度有機廢水，單靠傳統的物理和化學方法處理，往往難以達到排放標準。于是在廢水處理領域中急需要一種能夠有效處理石油化工廢水的深度處理系統。目前，對于該廢水的深度處理，通�？煞譃橐患壧幚怼⒍壧幚砗蜕疃忍幚�。一級處理即預處理，主要包括混凝、化學沉淀、氣浮等方法，以去除部分油類污染物;二級處理主要為生化處理，主要包括微生物水解、生化脫氮處理等，以降低有機物含量;深度處理方法主要有活性炭吸附法、臭氧氧化法、濕式催化氧化法等等。但目前常用的石油化工廢水的深度處理系統設計均過于操作復雜，處理效率低而且投資成本高等缺點。
發明內容
本實用新型旨在提供一種操作簡單，處理效率高，投資成本相對較低的石油化工廢水的深度處理系統。
本實用新型的目的通過下述技術方案予以實現：
本實用新型所述的一種石油化工廢水的深度處理系統，包括由依次通過渠道或管道相連的集水池、均質調節罐、隔油沉淀池、氣浮池、1#中間水池、水解酸化池、反硝化池、深層曝氣池、混凝氣浮池、2#中間水池、臭氧氧化池、吹脫池、BAF生化池、機械加速澄清池、清水池以及深度處理單元組成。
其中優選地，所述的深度處理單元由通過管道相連的多介質過濾器、超濾裝置、超濾產水池以及反滲透裝置、回用水儲水池組成。
進一步優選地，所述的均質調節罐、隔油沉淀池分別通過管道與浮油收集池相連，浮油收集池通過浮油輸送泵與浮油罐相連。
更優選地，所述的均質調節罐、隔油沉淀池、氣浮池分別通過管道與油泥池相連，油泥池通過油泥輸送泵與油泥濃縮罐相連，油泥濃縮罐通過油泥進料泵與離心脫水機相連。
更優選地，所述的混凝氣浮池、機械加速澄清池分別通過管道與污泥池相連，污泥池通過污泥輸送泵與污泥濃縮罐相連，污泥濃縮罐通過污泥進料泵與帶式脫水機相連。
本實用新型所述的石油化工廢水的深度處理系統的工藝流程如下：
廢水經格柵去除懸浮物后進入集水池，在集水池內調節廢水pH后，進入均質調節罐，在均質調節罐中調節廢水水量，并去除大部分的油類污染物。均質調節罐出水進入隔油沉淀池，隔油沉淀池出水進入氣浮池，氣浮進一步去除油類污染物，為后續生化反應提供良好的條件。氣浮池出水進入1#中間水池。
廢水在1#中間水池中控制水溫溫度在25℃，1#中間水池出水進入水解酸化反應池，進行水解酸化反應，以提高廢水的可生化性并降解部分有機物。水解酸化反應池出水進入反硝化池，在反硝化池中進行反硝化、硝化反應來脫氮，并同時降解有機物。反硝化池出水進入深層曝氣池，深層曝氣池出水進入混凝氣浮池，進行固液分離。混凝氣浮池出水進入2#中間水池。
2#中間水池出水依次進入臭氧氧化池、吹脫池和BAF生化池后，進一步去除廢水中的有機污染物，經機械加速澄清池后，出水進入清水池，若出水合格，則進入深度處理單元;若出水不合格，則回流至#1中間水池或中間水池2后重新處理。
從清水池出來的清水經多介質過濾器的預處理，進入超濾裝置，超濾出水進入超濾產水池后，通過高壓泵泵入反滲透系統，出水進入回用水儲水池。
均質調節罐、隔油沉淀池的上部浮油進入浮油收集池后通過浮油輸送泵泵入浮油罐，進行外運處理。
均質調節罐、隔油沉淀池、氣浮池的底部油泥進入油泥池，經油泥輸送泵泵入油泥濃縮罐，再通過油泥進料泵泵入離心脫水機進行脫水，濾液至集水池，泥餅外運，污油進入污油罐。
混凝氣浮池、機械加速澄清池污泥進入污泥池后通過污泥輸送泵泵入污泥濃縮罐，再通過污泥進料泵泵入帶式脫水機脫水，濾液回流至集水池，泥餅外運。
本實用新型所述的石油化工廢水的深度處理系統，具有操作簡單，處理效率高，投資成本相對較低，以及從實驗小試和工程廢水處理風險低的石油化工廢水的深度處理系統。
