申請日2010.04.20

　　公開(公告)日2010.12.08

　　IPC分類號C02F1/44

　　摘要

　　本實用新型公開了一種家用膜水處理凈化器。它包括第一封頭、嵌入式布水器、超濾膜、筒體、第二封頭、擋塊、濾芯封頭、進水導流管、導流板、凈水器進水口、超濾膜產水口、超濾膜濃水口;筒體內一端設有第一封頭，第一封頭上設有超濾膜產水口和凈水器進水口，凈水器進水口一側設有進水導流管，進水導流管上套有濾芯封頭，濾芯封頭一側中心設有嵌入式布水器，濾芯封頭上設有U型超濾膜，筒體內另一端設有第二封頭，第二封頭一側設有導流板，第二封頭設有超濾膜濃水口，第一封頭和第二封頭通過擋塊固定在筒體內，第一封頭和第二封頭與筒體之間設有密封圈。本實用新型設計合理，結構簡單，造價更低，是家庭用水理想的凈水設備。

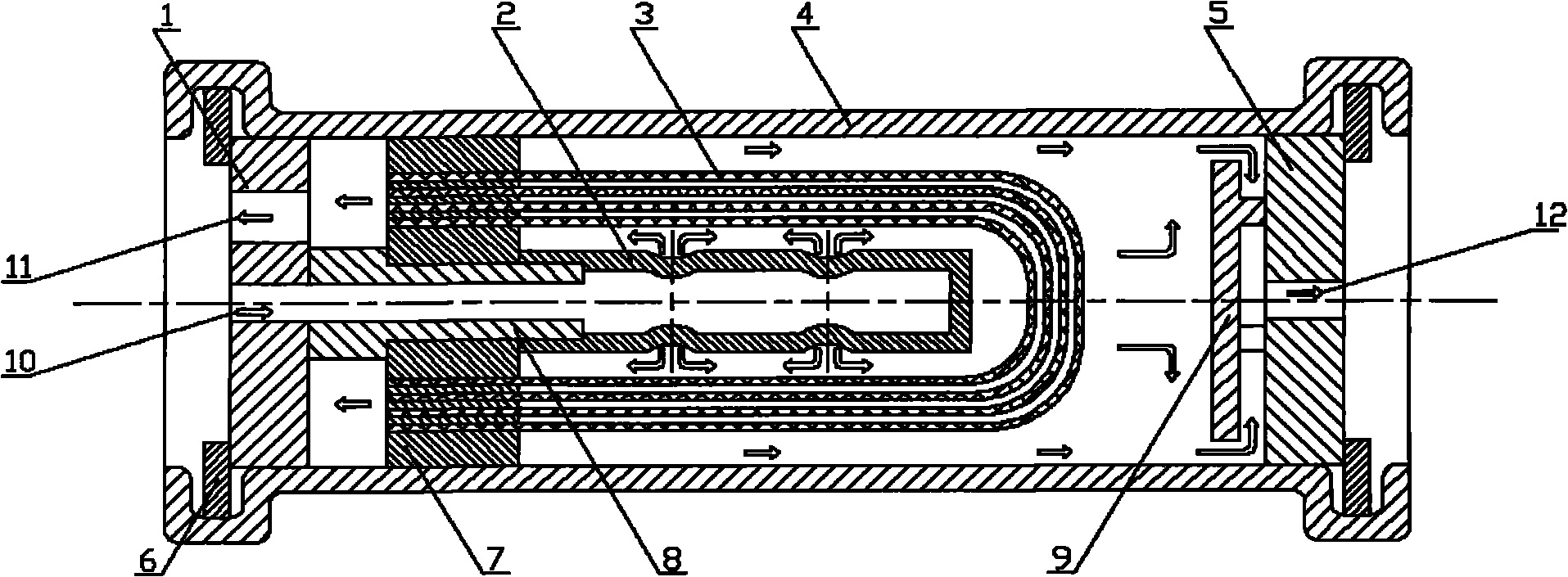

　　摘要附圖



　　權利要求書

　　1.一種家用膜水處理凈化器，其特征在于包括第一封頭(1)、嵌入式布水器(2)、超濾膜(3)、筒體(4)、第二封頭(5)、擋塊(6)、濾芯封頭(7)、進水導流管(8)、導流板(9)、凈水器進水口(10)、超濾膜產水口(11)、超濾膜濃水口(12);筒體(4)內一端設有第一封頭(1)，第一封頭(1)上設有超濾膜產水口(11)和凈水器進水口(10)，凈水器進水口(10)一側設有進水導流管(8)，進水導流管(8)上套有濾芯封頭(7)，濾芯封頭(7)一側中心設有嵌入式布水器(2)，濾芯封頭(7)上設有U型超濾膜(3)，筒體(4)內另一端設有第二封頭(5)，第二封頭(5)一側設有導流板(9)，第二封頭(5)設有超濾膜濃水口(12)，第一封頭(1)和第二封頭(5)通過擋塊(6)固定在筒體(4)內，第一封頭(1)和第二封頭(5)與筒體(4)之間設有密封圈。

　　說明書

　　家用膜水處理凈化器

　　技術領域

　　本實用新型涉及凈化器，尤其涉及一種家用膜水處理凈化器。

　　背景技術

　　目前家庭生活中現有的家用膜凈水器種類比較多，對家庭用水的凈化效果、凈化程度深淺不一。對于目前市場上銷售的同類家用膜存在以下幾點問題：一、家用膜將膜絲裝在相應的外殼即濾筒中，再將整個濾筒作為一個元件裝在外殼體中，進行過濾，這樣做造成的結果是結構復雜、材料浪費、空間沒有得到充分利用、有效面積小;二、普遍的家用膜采用的是內壓式凈水，即外來水源先進入膜絲，經過內壓方式，透過膜壁產水，內壓式結構容易引起內孔堵塞，對進水水質要求高，其產品抗堵塞能力較差，使用壽命較短;三、普遍內壓式結構家用膜承壓范圍較小，水壓高容易破裂，抗壓能力較差。

　　發明內容

　　本實用新型目的是克服現有技術缺點，提供一種家用膜水處理凈化器。

　　家用膜水處理凈化器包括第一封頭、嵌入式布水器、超濾膜、筒體、第二封頭、擋塊、濾芯封頭、進水導流管、導流板、凈水器進水口、超濾膜產水口、超濾膜濃水口;筒體內一端設有第一封頭，第一封頭上設有超濾膜產水口和凈水器進水口，凈水器進水口一側設有進水導流管，進水導流管上套有濾芯封頭，濾芯封頭一側中心設有嵌入式布水器，濾芯封頭上設有U型超濾膜，筒體內另一端設有第二封頭，第二封頭一側設有導流板，第二封頭設有超濾膜濃水口，第一封頭和第二封頭通過擋塊固定在筒體內，第一封頭和第二封頭與筒體之間設有密封圈。

　　本實用新型采用外壓超濾膜，外壓膜膜絲不易堵塞，使用周期長;膜絲強度高，抗壓性能好，承壓范圍可達到0.1-0.6Mpa;膜絲斷裂后，可自動封閉，不會混水;外壓膜有效面積大，水通量可達到同類內壓膜的180%。

　　本實用新型將超濾膜直接置于濾筒中。超濾膜采用高通量、高品質的中空纖維膜，在同樣大小的濾筒中，可以存放更多的膜絲，有效面積更大，達到更大的通量;超濾膜采用外壓式過濾，不易堵塞，沖洗更加方便，使整個凈水器使用周期更長久;嵌入式布水器，進水經布水器均勻分布于濾筒內部，布水沒有死角，這樣使整個凈化器布水更均勻，凈化效果更明顯;另外，這個布水增加錯流，從另一方面提升沖洗效果，延長膜壽命;超濾膜絲直接放入濾筒中，簡化結構，減少浪費，造價更低，進一步提高凈水器有效面積。

　　本實用新型設計合理，結構簡單，造價更低，是家庭用水理想的凈水設備。
