申請日2010.04.22
公開(公告)日2011.04.27
IPC分類號C02F9/14
摘要
本實用新型涉為序批式泥膜共生一體化水處理設備，厭氧調節池、好氧處理池及消毒過濾間連接，厭氧調節池設污水入口、導流裝置及生物膜載體，水流通道設填料倉，水池設水泵，水泵出水口連接至厭氧調節池出水口，該出水口連接至好氧處理池進水口，好氧處理池進水口連接至多功能布水器，好氧處理池設曝氣裝置和氣提排泥裝置，好氧處理池設生物膜，好氧處理池設出水堰及出水口，消毒過濾間設鼓風機倉、消毒池及過濾間，消毒池設導流裝置，水流通道設水泵，水泵出水口連接至過濾器，過濾器出口連接至清水出口。本實用新型設計合理，工藝先進，脫氮除磷效果好，污水經處理質量高，使用壽命長，設備可靈活組合。特別適用于城鎮污水、小區污水與農村面源水污染中的點源式污染治理。

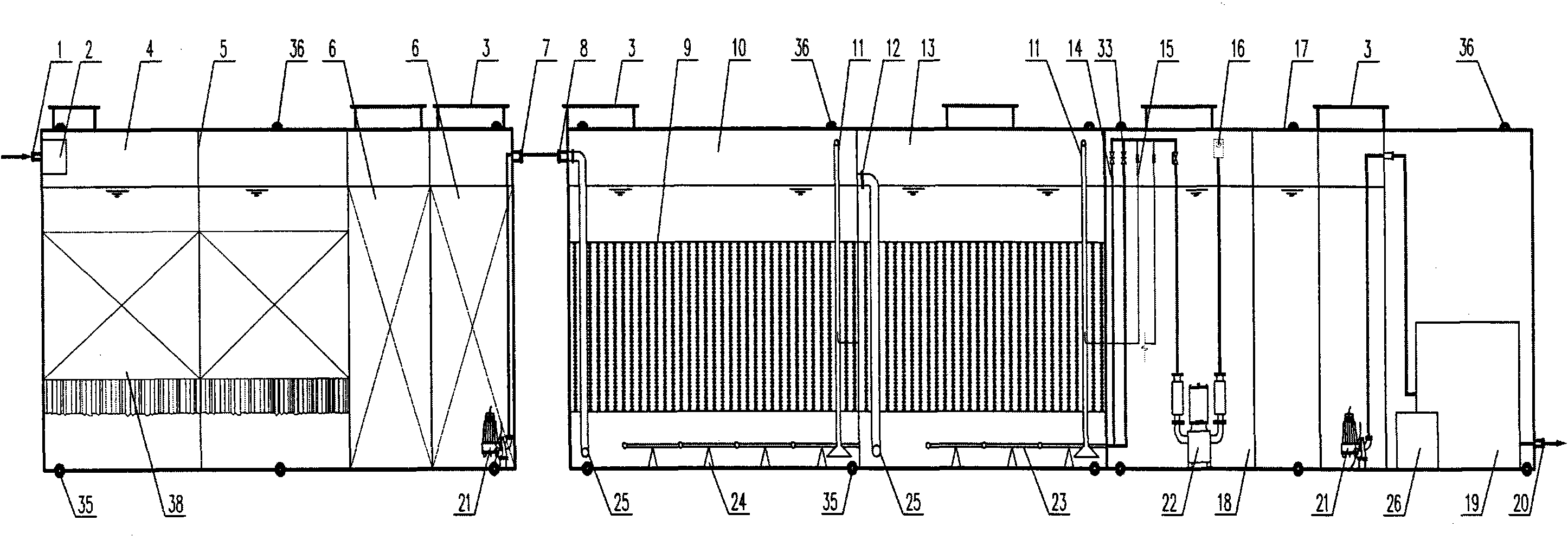

摘要附圖
權利要求書
1.序批式泥膜共生一體化水處理設備，包括厭氧調節池(4)和好氧處理池(10)，其特征在于，厭氧調節池(4)通過管道與好氧處理池(10)連接，好氧處理池通過管道與消毒過濾間(17)連接，其中，厭氧調節池上端設有污水入口(1)，厭氧調節池(4)內設有導流裝置(5)，厭氧調節池中設有生物膜載體(38)，在水流通道(31)的末端設有至少一個填料倉(6)，填料倉后的水池底部設有水泵(21)，水泵的出水口由管道連接至位于厭氧調節池上方的出水口(7)，厭氧調節池出水口由管道連接至好氧處理池進水口(8)，好氧處理池進水口由管道連接至多功能布水器(25)，好氧處理池內設有曝氣裝置(23)和氣提排泥裝置(11)，在好氧處理池內設有生物膜(9)，在好氧處理池上方設有出水堰(32)及消毒過濾間(17)相連的出水口(29)，消毒過濾間設有水下鼓風機倉(18)、消毒池(27)及過濾間(28)，消毒池內設有導流裝置(5)，在水流通道(31)末端設有水泵(21)，水泵的出水口由管道連接至盤式過濾器(19)，盤式過濾器出口連接至清水出口(20)。
2.根據權利要求1所述的序批式泥膜共生一體化水處理設備，其特征在于，所述的厭氧調節池(4)和消毒池(27)內的導流裝置為，分別與厭氧調節池及消毒池內壁固定連接有至少2塊導流板(5)，各導流板的位置前后相錯，形成彎曲的水流通道(31)。
3.根據權利要求1所述的序批式泥膜共生一體化水處理設備，其特征在于，所述的曝氣裝置(23)為，在好氧處理池下方設有置于支承(24)上的多條曝氣管(23)，各曝氣管均布在接近好氧處理池底部，曝氣管通過送氣管(14)與水下鼓風機(22)的出風口連接。
4.根據權利要求1所述的序批式泥膜共生一體化水處理設備，其特征在于，所述的氣提排泥裝置(11)為，在好氧處理池右端設有氣提排泥管(11)，氣提排泥管中部與氣提空氣管(15)連接，氣提空氣管與水下鼓風機(22)連接，排泥管下端懸空，上端的排泥口(30)通向好氧處理池外。
5.根據權利要求1所述的序批式泥膜共生一體化水處理設備，其特征在于，所述的厭氧調節池(4)前端懸掛的生物膜載體(38)為阿科蔓(Aquamats)生物膜載體，后端填料倉(6)為兩個，與厭氧調節池可拆卸連接，分別裝入鐵和木;所述好氧處理池內設有生物膜(9)為活性污泥及生物膜。
6.根據權利要求1所述的序批式泥膜共生一體化水處理設備，其特征在于，所述的多功能布水器(25)水平設置，多功能布水器上均布有出水孔。
7.根據權利要求1所述的序批式泥膜共生一體化水處理設備，其特征在于，所述的厭氧調節池(4)、好氧處理池(4)及消毒過濾間(17)在底部設有滾動輪(35)，頂部?jī)蓚?cè)設有吊環(36);在厭氧調節池(4)、好氧處理池及消毒過濾間(17)上設有檢查孔(3)和放空閥(37)，水下鼓風機倉(18)設在消毒過濾間(17)內。
說明書
序批式泥膜共生一體化水處理設備
技術領域
本實用新型涉及一種污水處理設備，具體的是序批式泥膜共生一體化水處理設備。
背景技術
水是人們賴以生存的寶貴資源，人們常用水去除生活和生產中產生的廢物，使?jié)崈舻乃蚧烊霃U物而成為污水。隨著人口的增加、土地資源的減少及社會經濟的發展，水資源短缺及土地資源緊張問題日益突出。發展污水處理回用，以實現水資源的可持續利用已被明確寫入國家“國民經濟和社會發展第十個五年計劃綱要”中。目前一體化的水處理設備多種多樣，處理效果也越來越好，經過考察研究，目前市場上的一體化污水處理設備大體存在以下幾方面的情況：(一)采用MBR膜反應器的一體化設備是目前市場上運用最為廣泛的成套設備，由于存在MBR膜的成本、壽命、膜污染、膜更換等問題，至今難以改進推廣。(二)采用傳統生物膜的一體化設備，其中有，傳統生物接觸氧化的一體化設備和傳統曝氣生物濾池的一體化設備，該類型設備是經典生物膜工藝的一體化設備，其中缺乏活性污泥法的元素，脫氮除磷效果并不理想，很多出水水質并沒有真正達到GB18918-2002一級A。(三)采用活性污泥法(AO)的一體化設備，該類型設備為經典活性污泥法的一體化設備，其中又缺乏了生物膜法的元素，在設備使用初期，污泥的接種、培養和馴化過程十分繁瑣，而且在設備使用期間，對所處理的水質穩定性要求較高，若發生波動，污泥極易發生中毒死亡。成本投資過高、設備復雜、噸水處理占地過多等問題嚴重制約著該類型設備的銷量。
發明內容：
本實用新型的目的在于提出一種小型化序批式泥膜共生一體化水處理設備的技術方案，按該技術方案實施的設備具有運行成本低、使用年限長、工藝技術先進、操作簡單、同時脫氮除磷效果好的特點。
本實用新型的技術方案為：序批式泥膜共生一體化水處理設備，包括厭氧調節池和好氧處理池，其特征在于，厭氧調節池通過管道與好氧處理池連接，好氧處理池通過管道與消毒過濾間連接，其中，厭氧調節池上端設有污水入口，厭氧調節池內設有導流裝置，厭氧調節池中設有生物膜載體，在水流通道的末端設有至少一個填料倉，填料倉后的水池底部設有水泵，水泵的出水口由管道連接至位于厭氧調節池上方的出水口，厭氧調節池出水口由管道連接至好氧處理池進水口，好氧處理池進水口由管道連接至多功能布水器，好氧處理池內設有曝氣裝置和氣提排泥裝置，在好氧處理池內設有生物膜，在好氧處理池上方設有出水堰及消毒過濾間相連的出水口，消毒過濾間設有水下鼓風機倉、消毒池及過濾間，消毒池內設有導流裝置，在水流通道末端設有水泵，水泵的出水口由管道連接至盤式過濾器，盤式過濾器出口連接至清水出口。
所述的厭氧調節池和消毒池內的導流裝置為，分別與厭氧調節池及消毒池內壁固定連接有至少2塊導流板，各導流板的位置前后相錯，形成彎曲的水流通道。
所述的曝氣裝置為，在好氧處理池下方設有置于支承上的多條曝氣管，各曝氣管均布在接近好氧處理池底部，曝氣管通過送氣管與水下鼓風機的出風口連接。
所述的氣提排泥裝置為，在好氧處理池右端設有氣提排泥管，氣提排泥管中部與氣提空氣管連接，氣提空氣管與水下鼓風機連接，排泥管下端懸空，上端的排泥口通向好氧處理池外。
所述的厭氧調節池前端懸掛的生物膜載體為阿科蔓(Aquamats)生物膜載體，后端填料倉為兩個，與厭氧調節池可拆卸連接，分別裝入鐵和木;所述好氧處理池內設有生物膜為活性污泥及生物膜。
所述的多功能布水器水平設置，多功能布水器上均布有出水孔。
所述的厭氧調節池、好氧處理池及消毒過濾間在底部設有滾動輪，頂部?jī)蓚?cè)設有吊環;在厭氧調節池、好氧處理池及消毒過濾間上設有檢查孔和放空閥，水下鼓風機倉設在消毒過濾間內。
所述的水下鼓風機、水泵、電磁閥等設備與PLC自動控制裝置連接。
消毒藥桶由消毒藥劑管道連接至消毒池。
本實用新型是采用成熟的A2/O處理機理+兩級生物接觸氧化法結構形式+SBR工藝的控制方式，將生物膜法與活性污泥法結合，集三類工藝的優點，彌補各自工藝的不足，以求達到處理出水水質好的效果。本實用新型在厭氧調節池中裝填厭氧阿科蔓(Aquamats)生物膜載體、鐵屑及木屑，其作用為，強化一級處理，有機物水解，前置化學除磷，自動補充碳源，調節水質水量。本實用新型的曝氣系統為低噪音曝氣系統，主要是將風機浸沒于水中，大部分噪音被水阻隔，降低了噪音控制成本。本實用新型采用的泥膜共生系統，污泥濃度平均高達8gMLSS/L左右，出水水質好，水量、水質的耐沖擊負荷達1.5倍時，系統生化部分仍能正常的運轉。本實用新型設備所產生的剩余污泥量少，只有傳統工藝的三分之二左右。采用氣提排泥裝置，能耗低、結構簡單，既避免了傳統工藝排泥泵能耗的浪費，又保證了排泥需求或回流污泥的濃度，而且降低了噸水處理費用及運行成本，氣體風源來自水下鼓風機倉的曝氣設備，該設備浸沒于水中，低回轉數，低噪音，降低了噪音控制成本。
本實用新型設計合理，結構緊湊，占地面積小，運行成本低、使用壽命長、工藝先進、操作簡單、脫氮除磷效果好，污水經處理后可優于GB18918-2002一級A城鎮污水處理廠污染物排放標準，可實現中水回用，設備可靈活組合。特別適用于城鎮污水、小區污水與農村面源水污染中的點源式污染治理。
