申請日2010.04.21

　　公開(公告)日2010.12.22

　　IPC分類號B65F3/00

　　摘要

　　一種有污水積排功能的垃圾車箱，其特征是：該有污水積排功能的垃圾車箱包括車箱底的導流底板(1)，和安裝在車箱尾部一側下方的積水罐(2);所述導流底板(1)縱向開有多個前淺后深的導水溝(3)，導流底板(1)的后尾部橫向設有一條向積水灌傾斜的匯水溝(4)，同時所有導水溝(3)在尾端連入?yún)R水溝(4)中;所述積水罐(2)頂端的車箱底板開有一連通到積水罐的進水口(5)，同時積水罐(2)的底端安裝有帶水閥(6)的排水管(7)。本實用新型有效處理垃圾中產生的污水，不再使污水污染空氣和腐蝕路面，對城市環衛作用顯著。

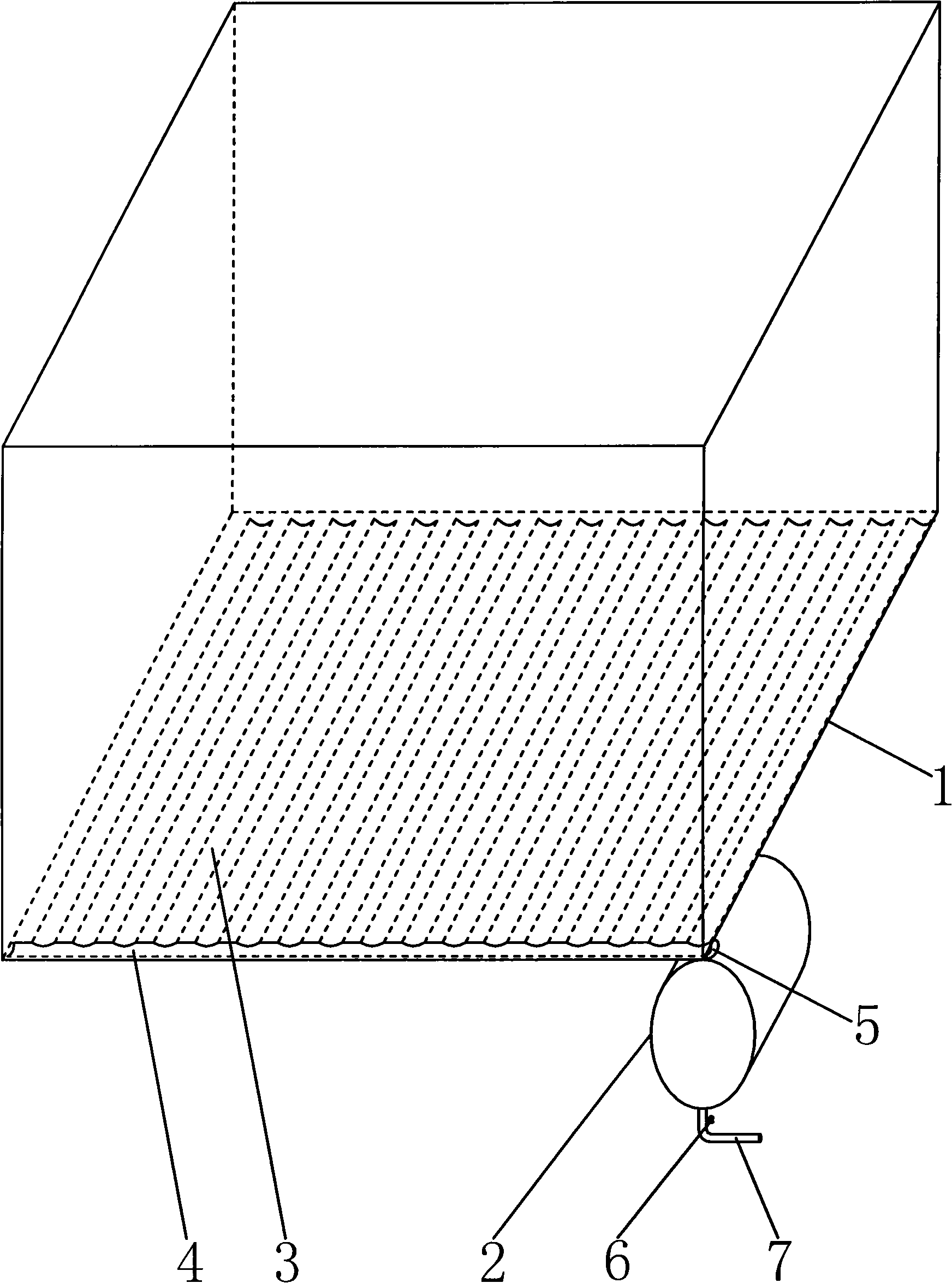

　　摘要附圖



　　權利要求書

　　1.一種有污水積排功能的垃圾車箱，其特征是：該有污水積排功能的垃圾車箱包括車箱底的導流底板(1)，和安裝在車箱尾部一側下方的積水罐(2);所述導流底板(1)縱向開有多個前淺后深的導水溝(3)，導流底板(1)的后尾部橫向設有一條向積水灌傾斜的匯水溝(4)，同時所有導水溝(3)在尾端連入?yún)R水溝(4)中;所述積水罐(2)頂端的車箱底板開有一連通到積水罐的進水口(5)，同時積水罐(2)的底端安裝有帶水閥(6)的排水管(7)。

　　說明書

　　有污水積排功能的垃圾車箱

　　技術領域

　　本實用新型涉及垃圾車周邊，具體說是一種有污水積排功能的垃圾車箱。

　　背景技術

　　現在城市用的垃圾車在清運垃圾時，由于車箱沒有污水積排裝置，導致垃圾中的污水隨著車箱的縫隙遍撒路面，不僅臭氣沖天，而且還腐蝕路面，造成嚴重的污痕，無法清洗。所以，需要對現用的垃圾車箱做一個污水積排裝置。

　　發明內容

　　本實用新型的目的是提供一種有污水積排功能的垃圾車箱。

　　所述有污水積排功能的垃圾車箱，其特征是：該有污水積排功能的垃圾車箱包括車箱底的導流底板，和安裝在車箱尾部一側下方的積水罐;所述導流底板縱向開有多個前淺后深的導水溝，導流底板的后尾部橫向設有一條向積水灌傾斜的匯水溝，同時所有導水溝在尾端連入?yún)R水溝中;所述積水罐頂端的車箱底板開有一連通到積水罐的進水口，同時積水罐的底端安裝有帶水閥的排水管。

　　本實用新型實用性較強，有效處理垃圾中產生的污水，不再使污水污染空氣和腐蝕路面，對城市環衛作用顯著。
