申請日2010.04.21

　　公開(公告)日2010.08.18

　　IPC分類號C02F1/52; C02F11/12

　　摘要

　　本發明涉及一種水底污泥的處理裝置與方法，包括由管道串聯連接的滾動篩、絮凝水箱、疊螺式污泥脫水機、反應罐與污泥分離塔，其中上一級處理裝置的出水口與下一級處理裝置的入口連接，污泥分離塔的出泥口連接至疊螺式污泥脫水機的旁通入口。本發明具有占地面積小、能耗低、連續作業無堵塞，出泥量大等特點，可移動性好，可以方便的設置于污泥處理現場;不僅減少了污泥堆場自然干化所需的時間，提高了污泥處理的效率，同時清淤成本也大大降低;在實際作業時，泥餅輸出量大，分離塔出水完全達到排放指標(GB18918-2002)中的一級標準。

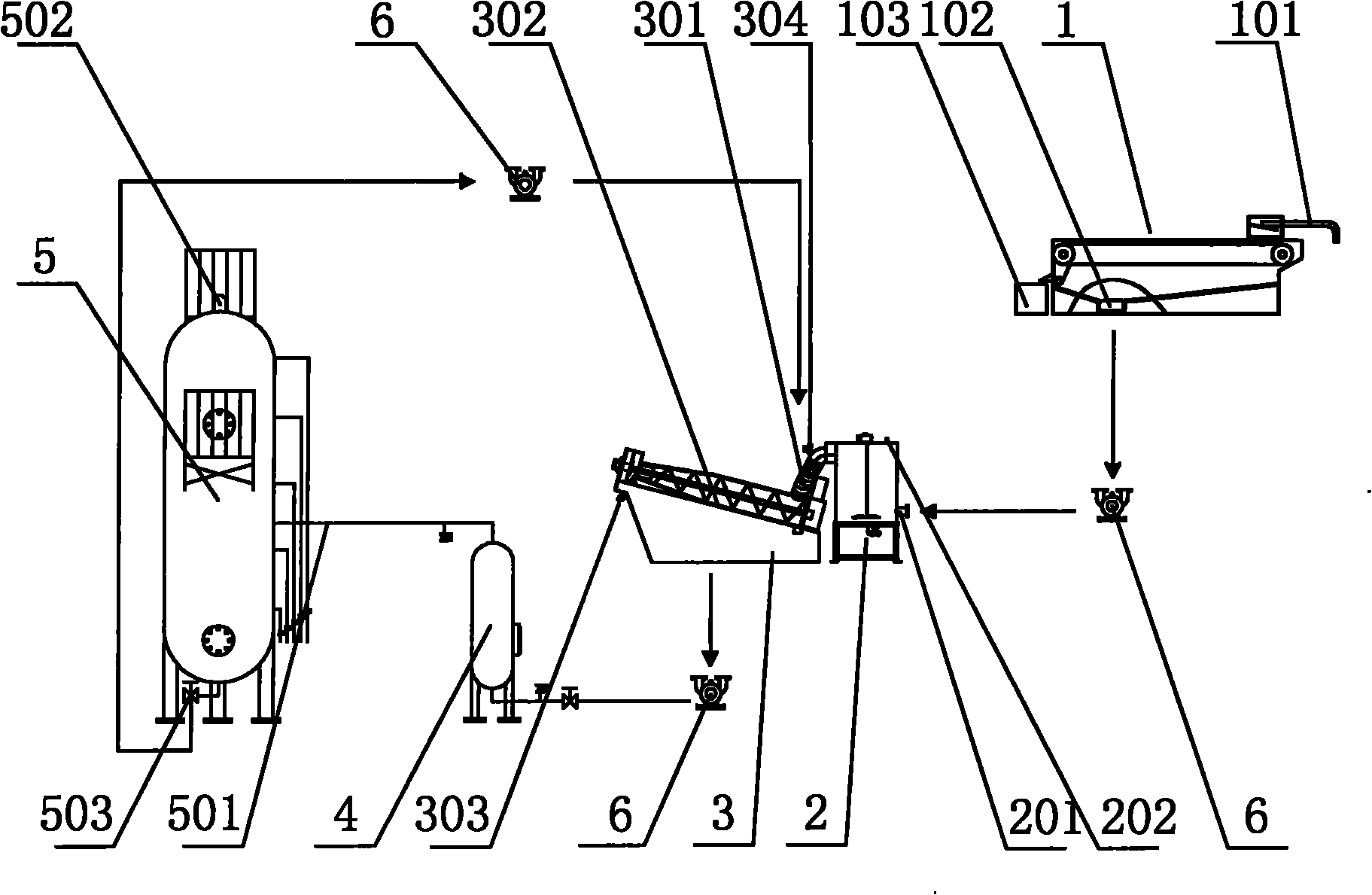

　　摘要附圖



　　權利要求書

　　1.一種水底污泥的處理裝置，其特征在于：包括由管道串聯連接的滾動篩、絮凝水箱、疊螺式污泥脫水機、反應罐與污泥分離塔，其中上一級處理裝置的出水口與下一級處理裝置的入口連接，污泥分離塔的出泥口連接至疊螺式污泥脫水機的旁通入口。

　　2.采用權利要求1所述的處理裝置進行的水底污泥的處理方法，其特征在于，對污水進行三級處理：

　　第一級，污泥預處理;

　　第二級，采用疊螺式污泥脫水機進行污泥脫水;

　　第三級，對所述疊螺式污泥脫水機出水進行二次處理。

　　3.如權利要求2所述的水底污泥的處理方法，其特征在于：所述的第三級中二次處理方法是采用污泥分離塔分離污泥與出水，經分離塔濃縮后的泥漿回流至疊螺式污泥脫水機進行循環處理。

　　4.如權利要求2所述的水底污泥的處理方法，其特征在于：在進入所述的疊螺式污泥脫水機與所述的污泥分離塔的泥水中添加絮凝劑。

　　5.如權利要求4所述的水底污泥的處理方法，其特征在于：所述的絮凝劑主要成分為聚合氯化鋁與聚丙烯酰胺。

　　6.如權利要求5所述的水底污泥的處理方法，其特征在于：所述的聚合氯化鋁添加濃度為20～120ppm;所述的聚丙烯酰胺添加濃度為6～40ppm。

　　說明書

　　水底污泥的處理裝置與方法

　　技術領域

　　本發明涉及環保設備領域，尤其是水底污泥的處理方法與裝置。

　　背景技術

　　近年來湖泊水質污染，底泥沉積物中的污染物質累積嚴重，氮、磷、有機質等含量相對較高，從而為藍藻和湖泛的爆發提供了必要的營養元素，所以對湖泊底泥的清除尤為重要。湖泊底泥含水量大，采用污泥干化技術可以大大減輕后續處理的運輸壓力，提高清淤效率，降低清淤成本。疊螺式污泥脫水機是一種新型的機械脫水設備，通過疊片內環和外環擠壓含泥污水來實現固液分離，相比于其他的污泥脫水設備具有占地少，耗能低，適用性廣，可連續生產等優點，但疊螺式污泥脫水機在擠壓過程中會有細小的絮凝體隨水擠出，出水通常都不能直接排放，限制了其在污泥處理現場的直接應用。

　　發明內容

　　本申請人針對上述現有處理水底污泥的疊螺式污泥脫水機出水不能直接排放的缺點，提供一種水底污泥的處理裝置與方法，耗能低、占地小、操作安全、可連續處理，同時具有較好的可移動性，方便安裝于污泥處理現場。

　　本發明所采用的技術方案如下：

　　一種水底污泥的處理裝置，包括由管道串聯連接的滾動篩、絮凝水箱、疊螺式污泥脫水機、反應罐與污泥分離塔，其中上一級處理裝置的出水口與下一級處理裝置的入口連接，污泥分離塔的出泥口連接至疊螺式污泥脫水機的入口。

　　采用上述處理裝置進行的水底污泥的處理方法，對污水進行三級處理：

　　第一級，污泥預處理;

　　第二級，采用疊螺式污泥脫水機進行污泥脫水：

　　第三級，對疊螺式污泥脫水機出水進行二次處理。其進一步特征在于：

　　第三級中二次處理方法是采用污泥分離塔分離污泥與出水，經分離塔濃縮后的泥漿回流至疊螺式污泥脫水機進行循環處理;

　　在進入疊螺式污泥脫水機與污泥分離塔的泥水中添加絮凝劑;

　　絮凝劑主要成分為聚合氯化鋁與聚丙烯酰胺;

　　聚合氯化鋁添加濃度為20～120ppm;聚丙烯酰胺添加濃度為6～40ppm。

　　本發明具有占地面積小、能耗低、連續作業無堵塞，出泥量大等特點，可移動性好，可以方便的設置于污泥處理現場。不僅減少了污泥堆場自然干化所需的時間，提高了污泥處理的效率，同時清淤成本也大大降低。在實際作業時，泥餅輸出量大，分離塔出水完全達到排放指標(GB18918-2002)中的一級標準，抽取部分出水做為疊螺機的清洗水，節省了水資源，減小了污水處理內循環的負擔。
