申請日2010.04.21
公開(公告)日2010.09.29
IPC分類號C02F3/30; C02F11/12
摘要
一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套系統及方法，屬于固體廢棄物領域。污泥儲存輸送系統，用以保證污泥的溫度安全、環保的儲存和運輸;低溫?zé)嵴{(diào)質裝置，用以破壞污泥中細胞等固相物質的外壁結構，改善污泥的脫水性能;板框壓濾脫水系統，用以處理熱調質后的污泥進行脫水;造粒風干系統，用以脫水后的污泥進行造粒和自然風干。廢氣處理系統，用以將低溫?zé)嵴{(diào)質裝置產生的乏蒸汽進行收集處理;除臭系統，用以處理系統產生的臭氣系統。廢水處理系統，用以處理經過板框壓濾處理產生的脫出液體;供蒸汽處理系統，用以提供低溫?zé)嵴{(diào)質裝置所需要的飽和蒸汽，達到了干化污泥、減少能耗、降低成本、并為污泥的后續資源化利用提供有利條件。

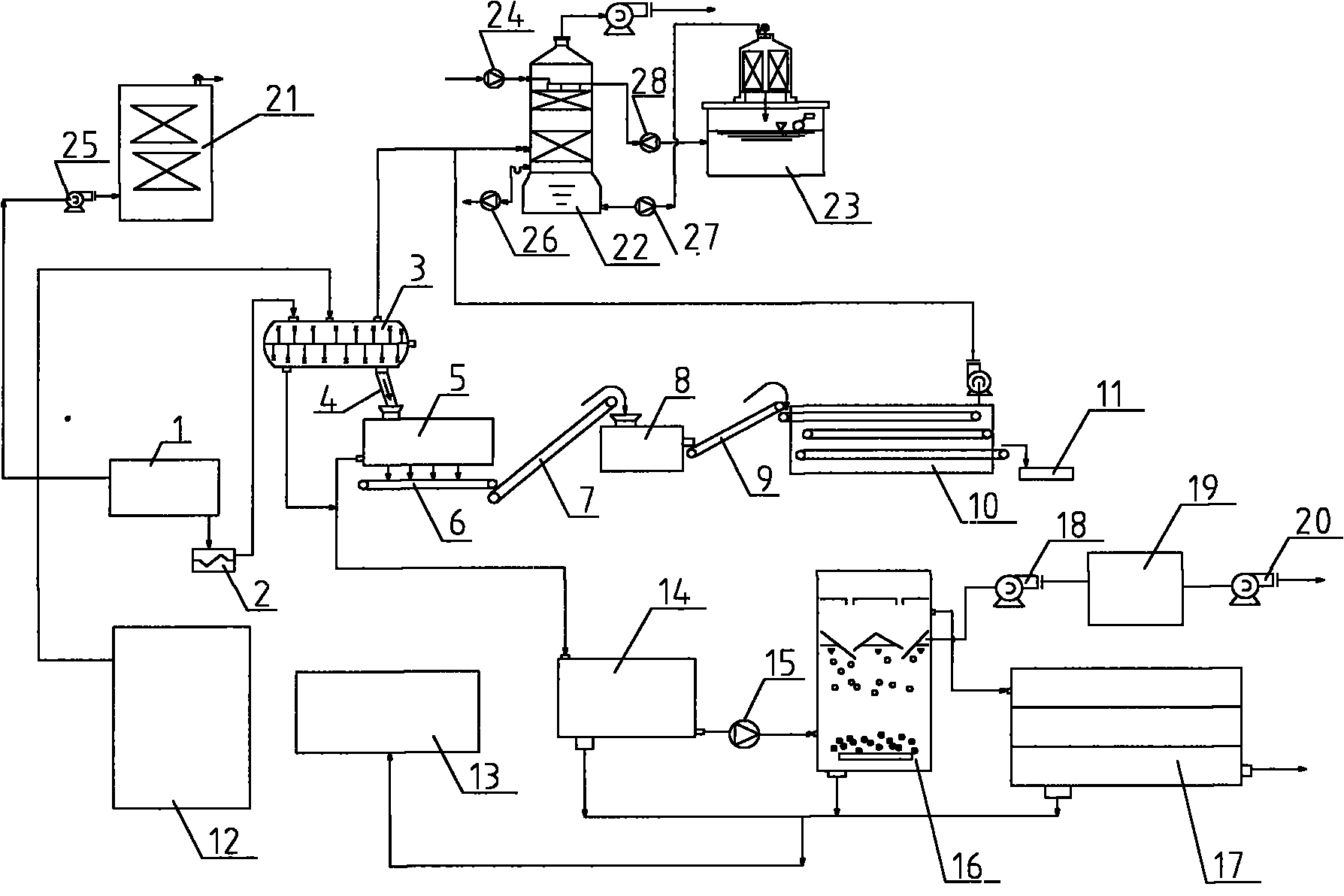

摘要附圖
權利要求書
1.一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理方法，主要包括：污泥儲存輸送步驟，用以保證污泥的溫度安全、環保的儲存和運輸;低溫?zé)嵴{(diào)質步驟，用以破壞污泥中細胞固相物質的外壁結構，改善污泥的脫水性能;板框壓濾脫水步驟，用以處理熱調質后的污泥進行脫水;造粒風干步驟，用以脫水后的污泥進行造粒和自然風干，其特征在于含有以下步驟：
步驟(1)將含水率為80-85%的污泥輸送至低溫?zé)嵴{(diào)質裝置中，與飽和蒸汽發生熱解反應，破壞污泥中細胞等固相物質的外壁結構，改善污泥的脫水性能，反應后污泥的含水率為83-85%，
步驟(2)將熱調質反應后的污泥在重力的作用下經溜槽送入板框壓濾機中進行機械脫水，獲得含水率為30-50%的污泥，
步驟(3)脫水后污泥經板框壓濾機輸送至攪拌造粒機中，制得粒徑為10-15mm，長為10-20mm的圓柱體物質;再通過皮帶輸送機輸送至風干儲倉進行風干，在24h內將污泥含水率風干至30%以下;獲得的污泥產品可作為RDF燃料再利用。
2.根據權利要求1所述的一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理方法，其特征在于，還包括廢氣處理步驟，將步驟(1)中熱解反應后的乏蒸汽輸送至洗滌塔中進行處理，少量的有機氣體輸送至鍋爐進行焚燒。
3.根據權利要求1所述的一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理方法，其特征在于，還包括廢水處理步驟，將步驟(2)中產生的廢水進行集中處理，經厭氧+好氧處理后達標排放。
4.根據權利要求2所述的一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理方法，其特征在于，還包括產生的廢水進行集中處理，經厭氧+好氧處理后達標排放廢水處理步驟。
5.根據權利要求1所述的一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理方法，其特征在于，還包括除臭步驟，將步驟(3)中污泥儲存裝置、風干設備中、以及整個廠房所產生的廢氣經除臭罐的處理后再進行排放。
6.根據權利要求1所述的一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理方法，其特征是還包括供汽步驟，使用燃油/氣鍋爐，將產生的過熱飽和蒸汽輸送至步驟(1)中使用。
7.根據權利要求1所述的污泥的一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理方法，其特征是所述低溫?zé)嵴{(diào)質步驟的飽和蒸汽溫度為150-350℃。
8.根據權利要求1所述的一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理方法，其特征是所述低溫?zé)嵴{(diào)質步驟每組反應時間為1.5-3h;所述低溫?zé)嵴{(diào)質裝置內含有攪拌設備，攪拌速度在15-25轉/分鐘。
9.一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理裝置，其特征是主要包括：污泥儲存輸送裝置、低溫?zé)嵴{(diào)質裝置、板框壓濾脫水裝置、造粒和風干裝置、廢氣處理裝置、除臭裝置、廢水處理裝置、供蒸汽處理裝置：
1)污泥儲存裝置的出泥口和污泥泵相連;
2)低溫?zé)嵴{(diào)質裝置頂部有污泥進料口和蒸汽入口，低部有出料口和夾套蒸汽冷凝口，乏蒸汽出口;進料口與污泥泵相連，蒸汽入口與蒸汽鍋爐蒸汽出口相連;出料口與板框壓濾脫水裝置進料口相連，夾套蒸汽冷凝口與調節池相連;乏蒸汽出口與洗滌裝置進氣口相連;
3)板框壓濾裝置的出泥口與皮帶輸送裝置、皮帶輸送裝置、攪拌造粒裝置、皮帶輸送裝置、自然風干裝置依次相連;
4)自然風干裝置與引風機、洗滌裝置入口相連;
5)廢氣處理洗滌裝置與循環水泵、冷卻裝置、循環水泵依次相連;洗滌裝置的進水口與水泵，初次進水口;洗滌裝置中的冷凝水與排水泵、調節池依次相連;
6)板框壓濾裝置的出水口與調節池、污水泵、厭氧反應裝置、好氧反應裝置依次相連;
7)厭氧反應裝置的沼氣出口與引風機、沼氣儲存裝置、引風機、蒸汽鍋爐沼氣入口依次相連;
8)污泥儲存裝置的臭氣收集口和整個廠房的引風口與引風機、臭氣處理裝置依次相連。
10.根據權利要求9所述的一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理裝置，其特征是所述低溫?zé)嵴{(diào)質裝置內含有攪拌設備，攪拌速度在15-25轉/分鐘。
說明書
一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理裝置及方法
技術領域
本發明涉及一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理裝置及方法，屬于固體廢棄物領域。本發明涉及一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理裝置，屬于固體廢棄物處理領域。尤其涉及對城市污水處理產生的污泥進行減量化、無害化、穩定化的干化處理成套裝置。
背景技術
隨著我國經濟的高速發展和城市化進程加快，污水處理廠建設的增加，污泥的產量也迅速增加;將從2004年的1220萬噸急劇增加到2010年的2740萬噸，由于我國絕大多數城市污水處理廠從規劃和設計時就存在嚴重的“重水輕泥”情況，現有污水處理設施中有污泥穩定處理設施的還不到1/4。污泥的處理與處置已成為環境綜合治理中新的聚焦點。
污泥由于含有濃縮的無機、有機污染物，還含有大量的病原體和多種重金屬元素，因此，必須對污泥進行妥善處理。全國絕大多數污水處理廠的通常做法是，對污泥未經處理或者經過簡單處理后，直接運到垃圾場與垃圾混合填埋、隨意堆放，遠遠達不到衛生填埋標準;還有少數是通過熱力干化、焚燒、堆肥的方式進行處理。常年的堆置，蚊蠅滋生，農作物及各方面都將遭受毀滅性傷害，嚴重的二次污染和束手無策已經是迫在眉睫的環境問題，這不僅違背了環境保護的原則，更談不上資源循環利用。
目前，干化+焚燒、干化+土地和建材利用等是發達國家污泥處理處置的主要工藝，也是我國污泥處理處置的發展方向。一般來說，機械脫水技術只能將污泥的含水率降至75%左右，如此高的含水率不利于污泥的后續運輸及處置，因此，要使污泥得到有效的處理和資源化的利用，污泥干化環節是不可避免的，是污泥處理處置的重要環節、關鍵技術。污泥干化主要采取的是傳統的熱力干化法，其具有設備成熟、干化效果穩定的優點;但由于污泥中含水量大，本身熱值低，干化過程中將耗費大量熱能，因此運行成本較高。
發明內容
為了克服上述現有技術結構的不足，本發明提供一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理裝置及方法。
本發明提供了一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理裝置，將污泥的蒸汽低溫?zé)嵴{(diào)質熱處理技術與板框壓濾的機械脫水技術相聯合，針對國內城市污泥特性及相關設備特點，通過工藝參數的控制、系統設備的選擇，實現整個系統的能量平衡，達到了干化污泥、減少能耗、降低成本、并為污泥的后續資源化利用提供有利條件。同時，具有安全、節能、環保、資源化利用的優點。
一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理裝置，主要包括：
污泥儲存輸送裝置，用以保證污泥的溫度安全、環保的儲存和運輸;
低溫?zé)嵴{(diào)質裝置，用以破壞污泥中細胞固相物質的外壁結構，改善污泥的脫水性能;
板框壓濾脫水裝置，用以處理熱調質后的污泥進行機械脫水;
風干裝置，用以脫水后的污泥進行造粒風干;
廢氣處理裝置，用以將低溫?zé)嵴{(diào)質裝置產生的乏蒸汽進行收集處理;
除臭裝置，用以處理系統產生的臭氣。
廢水處理裝置，包括UASB厭氧生物處理及好氧生物處理設備，用以處理經過板框壓濾處理產生的脫出液體;
供蒸汽處理裝置，用以提供低溫?zé)嵴{(diào)質裝置所需要的飽和蒸汽。
污泥儲存裝置接受外界進入系統的污泥，通過污泥泵將污泥送至低溫?zé)嵴{(diào)質裝置，反應后的污泥通過溜槽進入板框壓榨脫水裝置進行脫水，脫水后的污泥由皮帶輸送機輸送至攪拌造粒裝置，制得的粒徑為10-15mm，長為10-20mm的圓柱體物質輸送至風干裝置，經過自然干燥后的污泥可作為RDF燃料再利用;低溫調質裝置在處理過程中產生的乏蒸汽需經過洗滌塔廢氣處理裝置進行洗滌處理，剩余的少量有機氣體送至蒸汽鍋爐進行焚燒，洗滌塔的水經過冷卻塔冷卻處理后循環利用;在板框壓濾裝置處理污泥的過程中會產生分離液體，需要通過廢水處理裝置處理達標后排放;供氣裝置即蒸汽鍋爐提供低溫?zé)嵴{(diào)質裝置需要的飽和蒸汽;臭氣裝置是用以處理污泥儲存裝置和風干裝置產生的廢氣。
本發明為解決技術問題所采用的技術方案是，提供一種污泥的蒸汽低溫?zé)嵴{(diào)質干化成套處理方法，主要包括：污泥儲存輸送步驟，用以保證污泥的溫度安全、環保的儲存和運輸;低溫?zé)嵴{(diào)質步驟，用以破壞污泥中細胞固相物質的外壁結構，改善污泥的脫水性能;板框壓濾脫水步驟，用以處理熱調質后的污泥進行脫水;造粒風干步驟，用以脫水后的污泥進行造粒風干，含有以下步驟：
(1)將含水率為80-85%的污泥輸送至低溫?zé)嵴{(diào)質裝置中，與飽和蒸汽發生熱解反應，破壞污泥中細胞等固相物質的外壁結構，改善污泥的脫水性能，反應后污泥的含水率為83-85%，反應后污泥由固態轉化成流態，具有很好的流動性。
(2)將熱調質反應后的污泥在自重的作用下經溜槽送入板框壓濾機中進行機械脫水，獲得含水率為40-60%的污泥，
(3)脫水后污泥經板框壓濾機輸送至攪拌造粒機中，制得粒徑為10-15mm，長為10-20mm的圓柱體物質。再通過轉運皮帶輸送至風干裝置進行風干，粉塵濃度<50mg/m2，在24h內將污泥含水率風干至30%以下。
(4)還包括廢氣處理步驟，將步驟(1)中熱解反應后的廢氣輸送至洗滌塔中進行冷凝，少量的有機氣體輸送至鍋爐進行焚燒。
還包括廢水處理步驟，由厭氧和好氧反應設備構成，將步驟(2)、步驟(4)中產生的廢水進行集中處理，經處理后達標排放;其中在厭氧和好氧處理過程中產生的少量污泥由污泥收集裝置儲存，再送至污泥儲存裝置與原污泥混合進行再處理。
還包括除臭步驟，將步驟(3)中風干儲倉中以及整個廠房所產生的廢氣經除臭罐的處理后再進行排放。
還包括供汽步驟，使用燃油/氣鍋爐，將產生的過熱飽和蒸汽輸送至(1)中使用。
所述低溫?zé)嵴{(diào)質裝置的飽和蒸汽溫度為150-350℃。
所述低溫?zé)嵴{(diào)質裝置每組反應時間為1.5-3h，其中熱調質時間5-30min。
所述低溫?zé)嵴{(diào)質裝置內含有攪拌設備，攪拌速度在15-25轉/分鐘。
本發明具有的特點：
(1)安全性高。整個反應過程無粉塵產生，不會發生靜電爆炸等安全隱患。
(2)減少脫水干化過程的能耗。通過低溫?zé)嵴{(diào)質過程，破壞污泥有機物高分子結構、膠狀絮體等固相物質持水結構，大幅度改善污泥脫水干燥性能，脫水后24小時內風干即可降低到含水率30%以下。
(3)環保。在密閉反應器中與飽和蒸汽發生反應，迅速完成殺菌除臭過程，后續污泥處理不會產生異味及環保問題。同時低溫?zé)峤鉀]有燃燒過程，避免了二惡英的產生。
(4)資源化再利用。污泥干化后具有一定熱值，根據污泥中有機組分量的不同，干化后可作為煤的替代燃料與輔助燃料。
能耗低，經濟效益高。同其它熱力干化相比較能耗低，運行成本低，經濟效益好。
市政污泥通過該系統經熱解脫水后，含水率大幅度降低，達30%以下;體積減少至原來的四分之一以下，并形成粒徑在10mm左右的圓柱體型團粒，該污泥團�？梢宰鳛镽DF(Refuse Derived Fuel)燃料進行再利用。本系統將污泥的蒸汽熱解反應技術與機械脫水技術相聯合，通過工藝參數的控制、系統設備的選擇，實現整個系統的能量平衡，達到了干化污泥、減少能耗、降低成本、并為污泥的后續資源化利用提供有利條件。同時，具有安全、節能、環保、資源化利用的優點。
