申請日2010.04.21

　　公開(公告)日2010.08.25

　　IPC分類號C02F3/30; C02F9/14

　　摘要

　　本發明公開了一種生活污水生物反應處理循環利用系統，屬于排污技術領域，其由收集管網、進水井、沉淀池、調節池、厭氧生物濾池、好氧排放池、清水池、排水池、設備間、提升泵、風機、生物加藥裝置、管道構成，收集管網連接至進水井，進水井上設有進水口，進水口通過管道與沉淀池連接，污水經沉淀池沉淀后由管道進入調節池，調節池內設置有兩個提升泵，提升泵通過管道連接厭氧生物濾池，然后再由管道進入好氧排放池，經生物處理后進入清水池，清水池生化處理后的水經排放池進入周?chē)�河道，風機出口連接好氧排放池，風機設置于設備間內，設備間內還設置有生物加藥裝置和控制柜，本發明處理工藝簡單、運行穩定、管理簡單、能耗低、維修方便、造價低。

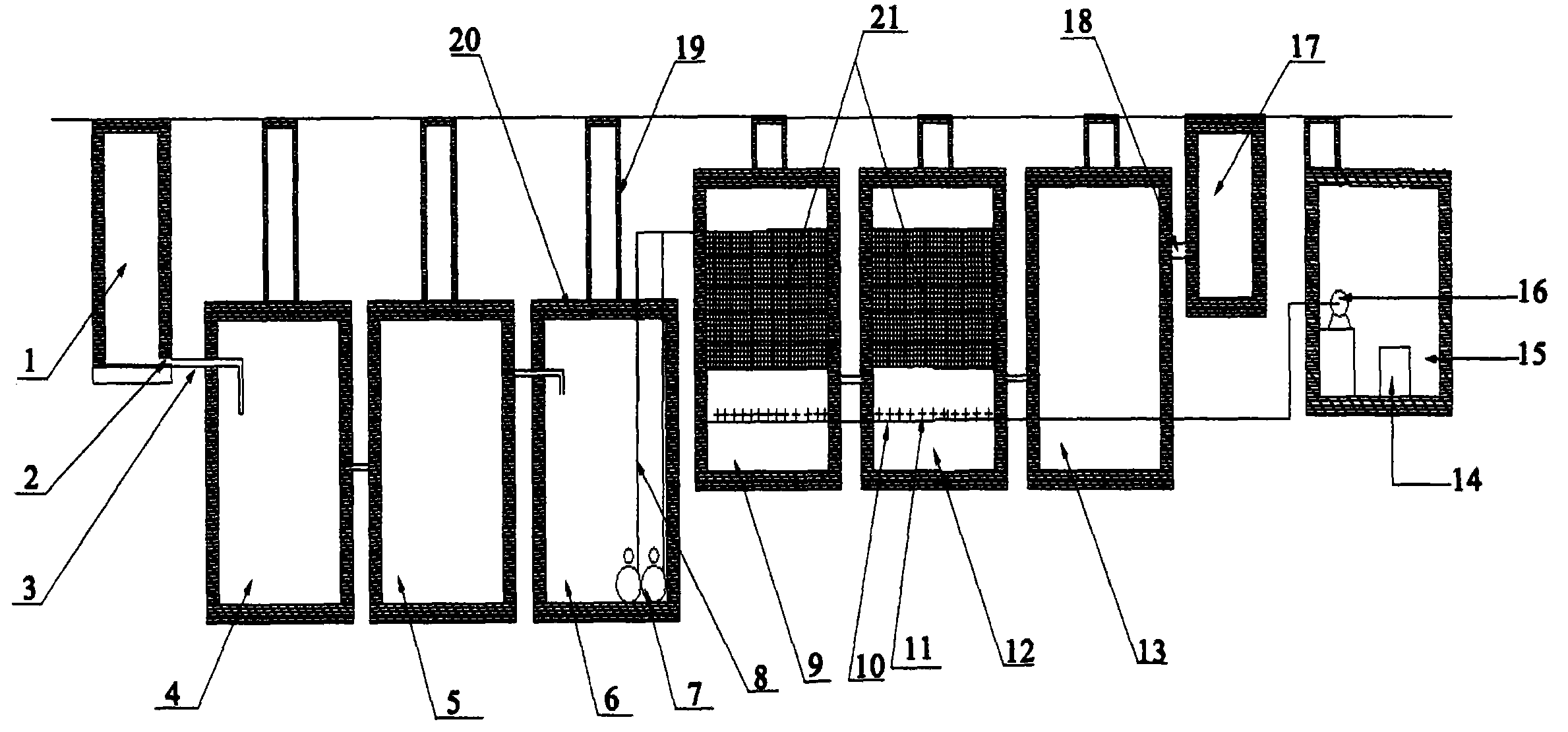

　　摘要附圖



　　權利要求書

　　1.生活污水生物反應處理循環利用系統，其特征在于：結構上由收集管網、進水井、沉淀池、調節池、厭氧生物濾池、好氧排放池、清水池、排水池、設備間及提升泵、風機、生物加藥裝置、管道構成，收集管網連接至進水井，進水井上設有進水口，進水口通過管道與沉淀池連接，沉淀池通過管道連接有調節池，調節池內設置有兩個提升泵，提升泵通過出水管連接厭氧生物濾池，厭氧生物濾池由管道連接至好氧排放池，好氧排放池用管道連接有清水池，清水池上設有出水口，出水口連接有排水池，風機設置于設備間內，風機出口連接至好氧排放池，設備間內還設置有生物加藥裝置和控制柜。

　　2.根據權利要求1所述的生活污水生物反應處理循環利用系統，其特征在于：所述的沉淀池，共有兩痤，由井筒和井圈構成，井圈與井圈之間用水泥砂漿灌注，并加適量抗?jié)B劑，沉淀池內設一不銹鋼格柵。

　　3.根據權利要求1所述的生活污水生物反應處理循環利用系統，其特征在于：所述的調節池，采用鋼筋混凝土底板和磚砌主體結構，其內設置有污水提升泵兩臺，提升泵的出水管用鋼絲塑料軟管，綁扎在井筒的預埋管上。

　　4.根據權利要求1所述的生活污水生物反應處理循環利用系統，其特征在于：所述的厭氧生物濾池，其內設置有生物填料及填料支架，池內加入有高效生物酶。

　　5.根據權利要求1所述的生活污水生物反應處理循環利用系統，其特征在于：所述的好氧排放池，其內裝置有曝氣支架和曝氣頭，并與風機出口連通。

　　6.根據權利要求1所述的生活污水生物反應處理循環利用系統，其特征在于：所述的清水池，為氧化塘，其上開有出水口，出水口連通至排水池，氧化塘處理后的污水可用于進行水生植物和水產的養殖。

　　7.根據權利要求1所述的生活污水生物反應處理循環利用系統，其特征在于：所述的排水池，采用普通磚砌成，排水池連接周?chē)�河道或作為景觀和游覽的水源。

　　8.根據權利要求1所述的生活污水生物反應處理循環利用系統，其特征在于：其處理流程為：生活污水以自流形式通過收集管網進入進水井后，經過管道流入沉淀池，由兩座沉淀池對污水進行初步處理，將大顆粒懸浮物攔截在沉淀池內，經沉淀初步過濾后的污水進入調節池，調節池對污水進行水量的均化調節，然后由提升泵將污水送入?yún)捬跎�物濾池，再由管道進入好氧排放池，經過高效生物酶及曝氣等生物過濾處理，曝氣方式采用自然曝氣和人工強制曝氣相結合的方式，可以去除COD以及硝化，脫氮，除磷和去除有害物質，以生物過濾處理后的水進入清水池，經清水池凈化后進入排水池，排水池對出水進行監測，并進行加藥沉淀處理使水質更加氧化，達標排放標準排出。

　　說明書

　　生活污水生物反應處理循環利用系統

　　[技術領域]

　　本發明涉及一種污水處理技術裝置，尤其涉及到一種生活污水生物反應處理循環利用系統。

　　[背景技術]

　　隨著人口的增加，城市化進程的加快以及社會的快速發展，生活污水的排放量越來越大，生活污水排放對環境的破壞以及因此而帶來的水資源短缺已成為嚴重阻礙經濟發展和人們生活質量提高的障礙，為此人們一直致力于尋找污水資源化的有效途徑，并通過制定各種國際公約、排放標準來限制和提高生活污水的排放要求。

　　目前，在農村，生活污水的處理主要是通過土壤滲透的方法，這種方法雖簡便，卻嚴重污染了周?chē)�的地下水，有些農村里也有污水凈化排放系統，但由于設計不夠合理、科學，施工又缺少規范和標準，仍未能達到無害化排放要求;不僅污染了環境，而且污染了地下水，嚴重影響了人們的身體健康，在構建和發展和諧新農村的大環境下，加快對農村生活污水的排放處理已經到了刻不容緩的地步。

　　[發明內容]

　　為了解決現有技術中的不足，本發明提供了一種生活污水生物反應處理循環利用系統，可以有效的減少生活污水排放產生的污染，具有處理工藝簡單、運行穩定、管理簡單、能耗低、維修方便、造價低等優點。

　　本發明的目的是通過如下的技術方案來實現的：

　　生活污水生物反應處理循環利用系統，由收集管網、進水井、沉淀池、調節池、厭氧生物濾池、好氧排放池、清水池、排水池、設備間及提升泵、風機、生物加藥裝置、管道構成，收集管網連接至進水井，進水井上設有進水口，進水口通過管道與沉淀池連接，沉淀池通過管道連接有調節池，調節池內設置有兩個提升泵，提升泵通過出水管連接厭氧生物濾池，厭氧生物濾池由管道連接至好氧排放池，好氧排放池用管道連接有清水池，清水池上設有出水口，出水口連接有排水池，排水池連接周?chē)�河道，風機設置于設備間內，風機出口連接至好氧排放池，設備間內還設置有生物加藥裝置和控制柜。

　　所述的收集管網，其管道走向基本沿現有公路、場地、農民自留地及農田布置，在不影響建筑安全、施工方便的前提下，盡可能縮短線路長度，并盡量少穿越河道、公路或其它障礙物，以便降低工程投資。

　　所述的沉淀池，共有兩痤，由井筒和井圈構成，井圈與井圈之間用水泥砂漿灌注，并加適量抗?jié)B劑，對進入的生活污水進行初步的沉淀過濾，沉淀池內設一不銹鋼格柵，可將大顆粒懸浮物攔截在沉淀池內，減少提升系統的堵塞和纏繞。

　　所述的調節池，采用鋼筋混凝土底板和磚砌主體結構，其內設置有污水提升泵兩臺，為一用一備，提升泵的出水管用鋼絲塑料軟管，綁扎在井筒的預埋管上，調節池起到均質、均量污水的作用，具有除渣、過濾、沉淀、提高污水的生化性，調節水量等功能，其大小規模據污水量確定。

　　所述的厭氧生物濾池，其內設置有生物填料及填料支架，另外加入生物酶，生物酶產地為美國，污水進入?yún)捬跎�物濾池后與填料上的微生物充分接觸，進一步降解有機物，部分污水回流進行反硝化處理，再進入好氧排放池;該部分具有去除COD以及硝化、脫氮、除磷和去除有害物質等功能，且具有動力消耗省，基建投資少，出水水質好，不會堵塞等優越性能。

　　所述的好氧排放池，其內裝置有曝氣支架和曝氣頭，并與風機出口連通，采用人工強制曝氣，采用通風復氧的污水處理，可提高氮的去除率，該部分可有效的節約能源，好氧排放池具有積負荷高、水力負荷大、水力停留時間短、氣水比低等優點，有去除COD以及硝化，脫氮，除磷和去除有害物質等功能。

　　所述的清水池，為氧化塘，其上開有出水口，出水口高程可根據現場實際情況進行適當調整，出水口連通至排水池，整個清水池利用自然充氧補充溶解氧，氧化分解污水中有機物，依靠塘內生長的微生物來處理污水，主要利用菌藻的共同作用處理廢水中的有機污染物，并可有效去除污水中的氮磷;氧化塘處理后的污水，可用于農業灌溉，也可利用處理后的污水進行水生植物和水產的養殖，將污水中的有機物轉化為水生作物、魚、水禽等物質，提供給人們使用或其他用途。

　　所述的排水池，采用普通磚砌，對出水水質、水量狀況的監測，必要時進行加藥消毒，除此之外，還可利用跌水充氧進行污水的再次強化處理;凈化后的污水可用作景觀和游覽的水源，由此形成的處理與利用生態系統不僅將成為有效的污水處理設施，而且將成為現代化生態農業基地和游覽的勝地。

　　所述的設備間，其內安置有風機一臺，控制柜一個，加藥裝置一套。

　　本發明處理污水的流程為：生活污水以自流形式通過收集管網進入進水井后，經過管道流入沉淀池，由兩座沉淀池對污水進行初步處理，將大顆粒懸浮物攔截在沉淀池內，經沉淀初步過濾后的污水進入調節池，調節池對污水進行水量的均化調節，然后由提升泵將污水送入?yún)捬跎�物濾池，再由管道進入好氧排放池，經過高效生物酶及曝氣等生物過濾處理，曝氣方式采用自然曝氣和人工強制曝氣相結合的方式，可以去除COD以及硝化，脫氮，除磷和去除有害物質，以生物過濾處理后的水進入清水池，經清水池凈化后進入排水池，排水池對出水進行監測，并進行加藥沉淀處理使水質更加氧化，達標排放標準排出。

　　由于采用了以上的技術方案，本發明具有如下的有益效果：

　　1)采用先進的高效生物濾池及氧化塘處理技術，并依據污水水質特點，選用先進合理的污水處理方法及設備，保證污水達標排放，可使原濃度為COD500mg/L的污水降解凈化至COD60mg/L無色無味的清水，出水水質達到一級B標準;

　　2)采用氧化塘作為清水池，使得整個裝置處理能耗低，運行維護方便，成本低，可實現污水資源化和污水回收及再用，實現水循環，既節省了水資源，又獲得了經濟收益;

　　3)充分利用構筑物間的液位差，依靠重力流來保證整個污水系統的水力流動的穩定性，同時能夠降低整個系統的能量消耗;

　　4)收集管網采用自流方式，保障污水輸送不耗電;

　　5)易掛膜，啟動快：2至3周即可完成掛膜過程，而曝氣后可以很短時間內恢復正常;

　　6)工藝簡單、運行穩定、管理簡單、能耗低、維修方便、造價低、運行費用低、施工方便、抗沖擊負荷能力強、耐低溫。
