申請日2010.04.20
公開(公告)日2010.08.18
IPC分類號B01D53/78; B01D53/56
摘要
本發明公開一種用漂白廢水對煙氣進行脫硝的吸收塔及其脫硝的方法。吸收塔包含一塔體，其中塔的頂部有煙氣出口，底部設有溢流口，塔體自下而上依次有向下傾斜的煙氣入口、漿液噴淋區、除霧器區。本發明的一種用漂白廢水對煙氣進行脫硝的方法，由于利用漂泊廢水脫除煙氣中的NOx，既可使煙氣達標排放，又可節省排放漂白廢水時所要加入的酸性物質，并且漂白廢水脫硝后的化學耗氧量(COD)也可大幅降低，有利于漂白廢水在污水處理站的進一步處理，從而使廢水和廢氣得到綜合治理，大大降低了治理廢水、廢氣的運行成本。

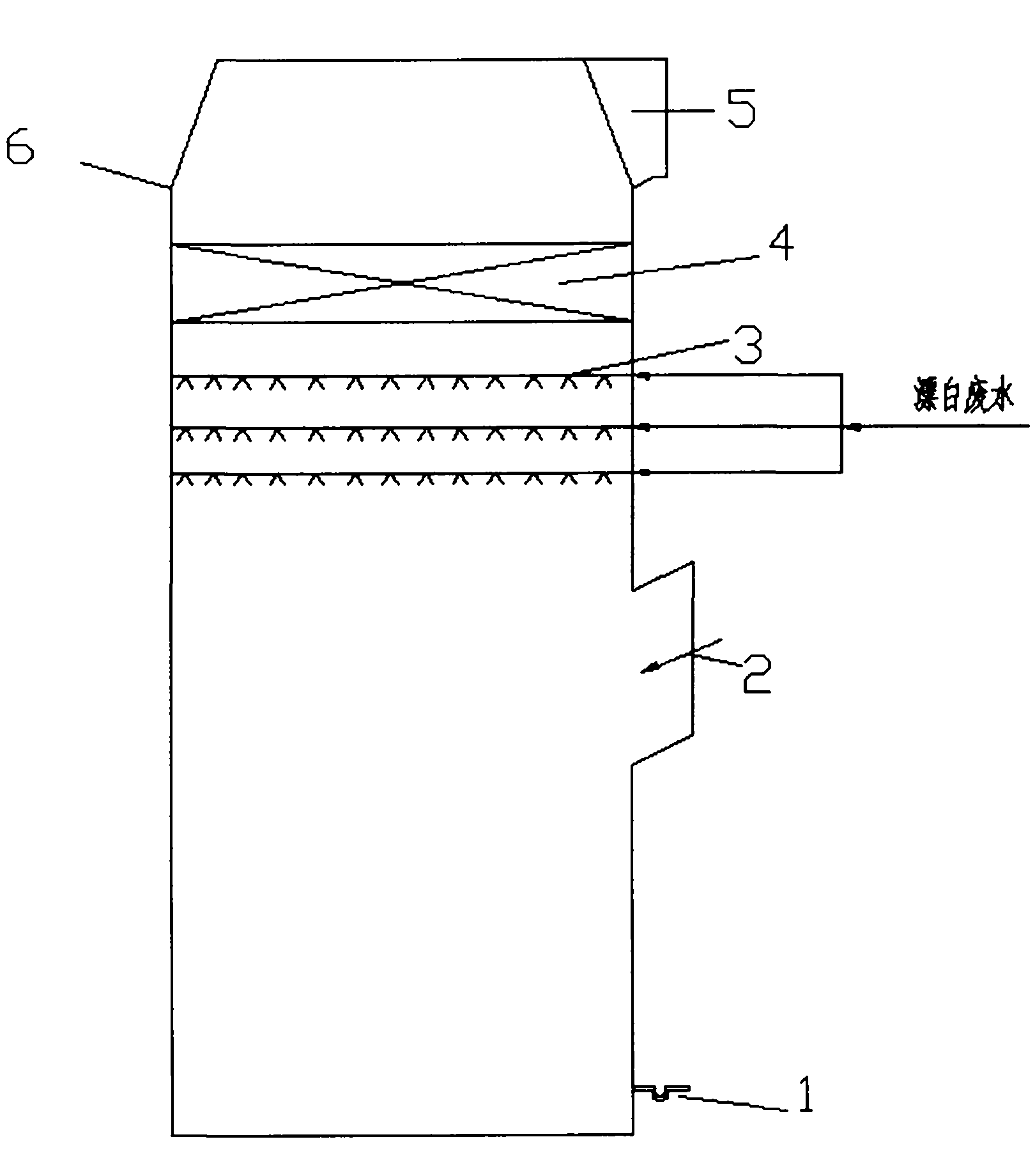

摘要附圖
權利要求書
1.一種用漂白廢水對煙氣脫硝的吸收塔，包括吸收塔(6)，所述的吸收塔(6)含有煙氣入口(2)、煙氣出口(5)、溢流口(1)、漿液噴淋區(3)、除霧器區(4);
所述的煙氣出口(5)開在吸收塔(6)的頂部，吸收塔(6)的底部側邊開有溢流口(1);
吸收塔(6)的塔體自下而上依次有向下傾斜的煙氣入口(2)、漿液噴淋區(3)、除霧器區(4)，
其特征在于所述的煙氣入口(2)向下與水平面之間的傾斜角度為10～20°。
2.如權利要求1所述的用漂白廢水對煙氣脫硝的吸收塔，其特征在于所述溢流口(1)是一U型出液通道。
3.如權利要求1所述的用漂白廢水對煙氣脫硝的吸收塔，其特征在于所述漿液噴淋區(3)為3層交錯布置的噴淋層。
4.如權利要求1所述的用漂白廢水對煙氣脫硝的吸收塔對煙氣進行脫硝的方法，其特征在于包括如下步驟：
(1)、煙氣的預處理
對需要脫硝的煙氣首先經過電除塵預處理，除去煙氣中絕大部分固體顆粒物;
(2)、煙氣的脫硝
步驟(1)經過預除塵處理后的煙氣經吸收塔(6)下部煙氣入口(2)送入吸收塔(6)，然后煙氣流經脫硫塔中上方交錯布置的噴淋區(3)并與噴淋區(3)的噴淋層噴出的漂白廢水液滴逆流接觸，完成脫硝;
(3)、煙氣的除霧
步驟(2)中經脫硝后的煙氣流經吸收塔(6)上部除霧器區(4)的除霧器時，脫除煙氣中所攜帶的液滴，脫除液滴落入吸收塔(6)的底部，從吸收塔(6)的底部側邊的溢流口(1)排出，所得的潔凈煙氣從吸收塔(6)頂部煙氣出口(5)引出排入煙囪。
5.如權利要求4所述的用漂白廢水對煙氣脫硝的吸收塔進行煙氣脫硝的方法，其特征在于所述的漂白廢水的pH為9～10。
說明書
一種用漂白廢水對煙氣進行脫硝的吸收塔及其脫硝的方法
技術領域
本發明涉及對廢水廢氣處理設備技術領域，具體涉及一種用漂白廢水對煙氣進行脫硝的吸收塔及其脫硝的方法。
背景技術
近年來，我國經濟快速發展，電力需求和供應持續增長。我國的發電總裝機容量及火電裝機容量也一直呈上升趨勢;在今后相當長的時間內，我國都將保持以煤炭為主要能源的基本格局。而煤炭燃燒會產生大量有害的污染物：氮氧化物(NOx)、重金屬汞、二氧化硫和煙塵等。造紙行業作為高耗能的用電大戶，往往設有自備電廠，造紙過程中產生的漂白廢水和發電過程中產生的NOx污染給環境帶來了巨大的危害。
傳統的煙氣脫硝裝置大都采用選擇性催化還原方法進行脫硝，存在催化劑價格昂貴且容易中毒失活，運行維護費用高，容易排放NH3和N2O等造成二次污染等問題。而本發明利用傳統的煙氣脫硫裝置，采用造紙廠漂白廢水進行脫硝，可以實現污染物的綜合處理，而且具有較高的脫硝效率。
發明內容
本發明的目的為了解決傳統的脫硝裝置進行脫硝的運行成本高，且容易造成二次污染等問題，提供一種利用造紙廠的漂白廢水來脫除其鍋爐煙氣中NOx的吸收塔裝置，以達到以廢制廢的，降低運行成本的目的。
本發明的技術原理
漂白廢水與煙氣逆流接觸，使微溶的NO部分溶于漿液中，而漿液中的次氯酸離子具有氧化性，能夠?qū)O氧化為NO2，NO2的溶解性較好，在堿性條件下轉化為穩定的硝酸根離子，隨著反應的不斷進行，促進NO不斷的被漿液所吸收。
其脫硝的工藝技術所涉及的化學反應式如下：
本發明的技術方案
一種用漂白廢水對煙氣脫硝的吸收塔
一種用漂白廢水對煙氣脫硝的吸收塔，包括吸收塔6，所述的吸收塔6含有煙氣入口2、煙氣出口5、溢流口1、漿液噴淋區3、除霧器區4;
所述的煙氣出口5開在吸收塔6的頂部，吸收塔6的底部側邊開有溢流口1;
吸收塔6的塔體自下而上依次有向下傾斜的煙氣入口2、漿液噴淋區3、除霧器區4;
所述的煙氣入口2向下與水平面之間的傾斜角度為10～20°，這樣可以使煙氣進入吸收塔后流程增長，一方面使得煙氣對對側塔壁的沖擊減弱，且使得煙氣流向發生偏轉整理的時間延長，有利于煙氣流場的均勻分布;另一方面也延長了氣液兩相在塔內的接觸時間，有利于脫硝反應的進行;
所述溢流口1是一U型出液通道;
漿液噴淋區3為3層交錯布置的漂白廢水噴淋層;所述每層噴淋層中置有噴淋管和與之連接的若干噴嘴。
吸收塔6的上部除霧器區4可以除去煙氣中的液滴。
用漂白廢水對煙氣進行脫硝的方法，包括如下步驟：
(1)、煙氣的預處理
對需要脫硝的煙氣首先經過電除塵預處理，除塵效率一般達到95%以上，除去煙氣中絕大部分固體顆粒物;
(2)、煙氣的脫硝
步驟(1)經過預除塵處理后的煙氣經吸收塔(6)下部煙氣入口(2)送入吸收塔，然后煙氣流經脫硫塔中上方交錯布置的噴淋區(3)并與噴淋區(3)的噴淋層噴出的漂白廢水液滴逆流接觸，完成脫硝;
所述的漂白廢水的pH為9～10;
(3)、煙氣的除霧
步驟(2)中經脫硝后的煙氣流經吸收塔(6)上部除霧器區(4)的除霧器時，脫除煙氣中所攜帶的液滴，脫除液滴落入吸收塔(6)的底部，從吸收塔(6)的底部側邊的溢流口(1)排出，所得的潔凈煙氣從吸收塔(6)頂部煙氣出口(5)引出排入煙囪。
(3)、煙氣的除霧
脫硝后的凈煙氣流經吸收塔上部區域的除霧器，脫除煙氣中所攜帶的液滴，所得的潔凈煙氣從吸收塔頂部出口引出排入煙囪。
本發明的有益效果
本發明的一種用漂白廢水對煙氣脫硝的吸收塔，由于吸收塔的煙氣入口向下與水平面之間有一10～20°的傾斜角度，這樣可以使煙氣進入吸收塔后流程增長，一方面使得煙氣對對側塔壁的沖擊減弱，且使得煙氣流向發生偏轉整理的時間延長，有利于煙氣流場的均勻分布;另一方面也延長了氣液兩相在塔內的接觸時間，有利于脫硝反應的進行。
本發明的一種用漂白廢水對煙氣脫硝的吸收塔對煙氣進行脫硝的方法由于吸收塔利用漂泊廢水脫除煙氣中的NOx，既可使煙氣達標排放，又可節省排放漂白廢水時所要加入的酸性物質，并且漂白廢水脫硝后的化學耗氧量(COD)也可大幅降低，有利于漂白廢水在污水處理站的進一步處理，使廢水和廢氣得到綜合治理，大大降低了治理廢氣、廢水的運行成本，提升了企業的經濟效益，促進企業自覺實施對廢水廢氣的治理，有利于節約資源和環境保護。
