申請日2010.04.21

　　公開(公告)日2011.01.19

　　IPC分類號G01N27/30

　　摘要

　　本實用新型是一種污水水質自動監測設備。其結構是由去離子水桶、電解液桶、再生液桶、標定液桶、采樣單元、恒溫加熱器及電磁閥、泵組成傳送系統，由反應器、電磁攪拌、計數電極、工作電極、參比電極、溫控電極組成測量系統，由工業計算機系統、電路處理系統、顯示裝置、通訊模塊等組成數據處理系統，傳送系統通過管路連接測量系統中的反應器，測量系統中的四電極與采集控制電路連接。本實用新型能耗低、維護簡單、無二次污染、測量速度快，可實現對污水的自動檢測。

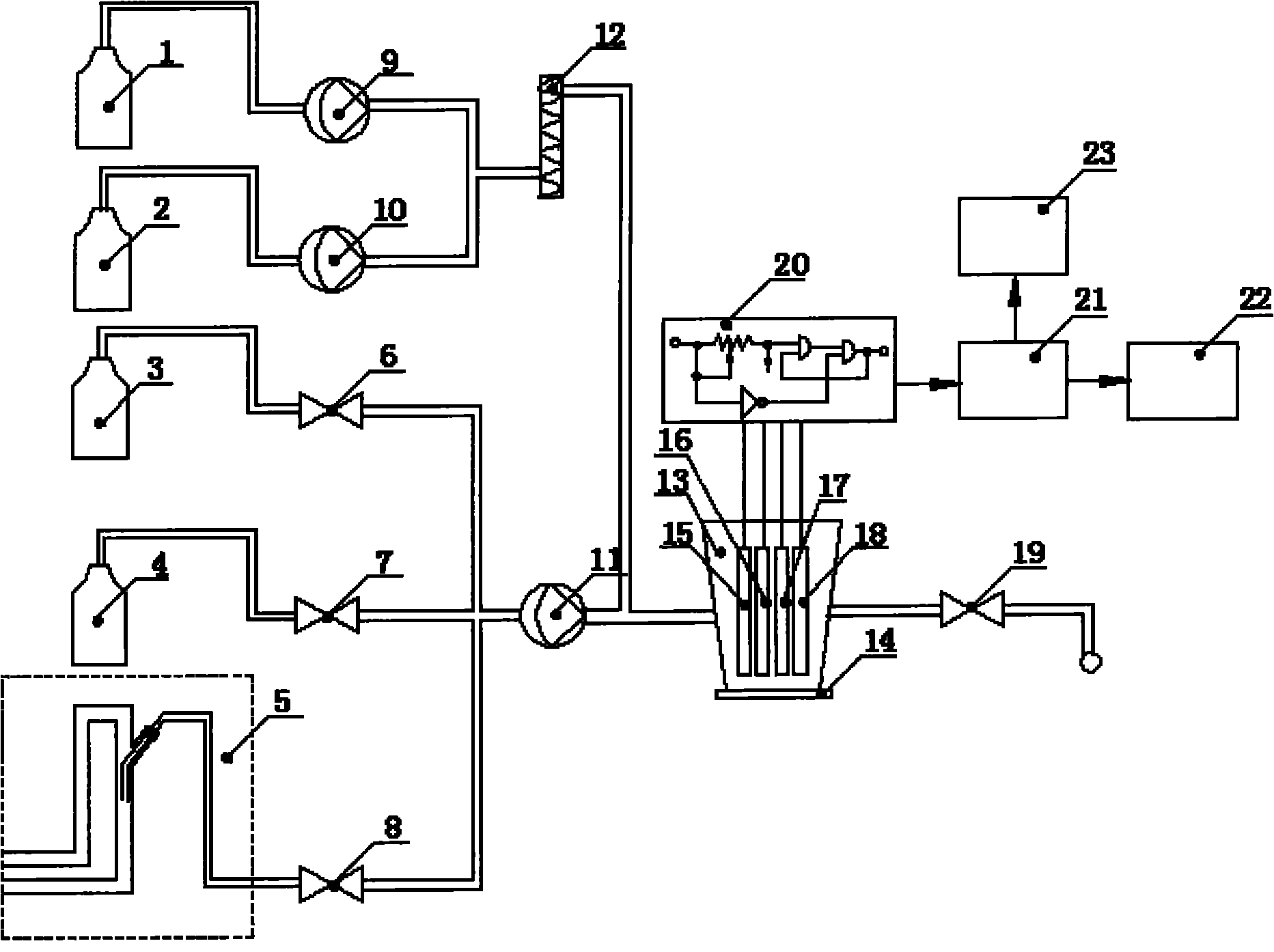

　　摘要附圖



　　權利要求書

　　1.一種污水水質自動監測設備，其特征在于所述的設備由去離子水桶(1)、電解液桶(2)、再生液桶(3)、標定液桶(4)、采樣單元(5)、恒溫加熱器(12)及電磁閥(6)、(7)、(8)和泵(9)、(10)、(11)組成傳送系統，由反應器(13)、電磁攪拌(14)、計數電極(15)、工作電極(16)、參比電極(17)、溫控電極(18)組成測量系統，由工業計算機系統(21)、采集控制電路(20)、顯示裝置(22)、通訊模塊(23)等組成數據處理系統，傳送系統通過管路連接測量系統中的反應器(13)，測量系統中的四電極與采集控制電路(20)連接，去離子水桶(1)通過泵(9)、電解液桶(2)通過泵(10)經加熱器(12)連接反應器(13)，再生液桶(3)、標定液桶(4)、采樣單元(5)分別經電磁閥(6)、(7)、(8)和泵(11)與反應器(13)連接。

　　2.根據權利要求1所述的污水水質自動監測設備，其特征在于所說的采樣單元是免過濾取樣系統，由潛水泵、循環管路和反吸管組成。

　　3.根據權利要求1所述的污水水質自動監測設備，其特征在于所說的泵(9、10、11)為具有自吸功能的計量泵。

　　4.根據權利要求1所述的污水水質自動監測設備，其特征在于所說的反應器(13)底部有電磁攪拌(14)。

　　說明書

　　一種污水水質自動監測設備

　　技術領域

　　本實用新型涉及環境監測裝置，即一種污水水質自動監測設備。

　　背景技術

　　化學需氧量是檢測污水污染程度的重要指標。目前主要使用依據國標檢測方法設計制成的監測設備，其分析過程復雜，需使用有毒化學物質，不僅能耗高，而且每次檢測耗時較長，影響監測效果，致使自動監測難于實現。隨著環保監測的廣泛開展和力度的加強，對污水水質自動監測裝置的技術要求已越來越高。

　　發明內容

　　本實用新型的目的就是要提供一種具有樣品處理簡單，分析操作便捷，單次測量時間短，能實現自動測量化學需氧量的監測設備。

　　本實用新型污水水質自動監測設備，由去離子水桶、電解液桶、再生液桶、標定液桶、采樣單元、恒溫加熱器及電磁閥和泵組成傳送系統，由反應器、電磁攪拌、計數電極、工作電極、參比電極、溫控電極組成測量系統，由工業計算機系統、采集控制電路、顯示裝置、通訊模塊等組成數據處理系統，傳送系統通過管路連接測量系統中的反應器，測量系統中的四電極與采集控制電路連接，去離子水桶通過泵、電解液桶通過泵經加熱器連接反應器，再生液桶、標定液桶、采樣單元分別經電磁閥和泵與反應器連接。

　　本實用新型的測量原理是：在過電壓條件下，電極將電解水產生羥基。羥基的氧化電位比其它氧化劑高，因而可以氧化難以氧化的水中組份。待測溶液中的有機物消耗電極周圍的羥基，新羥基的形成將在電極系統中產生電流。由于工作電極的電位保持恒定，則每秒電負荷與有機物濃度和它們的氧化電極的氧化劑消耗量相關，這樣測量電極的電流強度，就能監測有機物濃度，即水質。本實用新型污水水質自動監測設備由去離子水桶、電解液桶、再生液桶、標定液桶、采樣單元、恒溫加熱器及電磁閥、泵組成傳送系統，由反應器、電磁攪拌、計數電極、工作電極、參比電極、溫控電極組成測量系統，由工業計算機系統、電路處理系統、顯示裝置、通訊模塊等組成數據處理系統。傳送系統通過管路連接測量系統中的反應器，測量系統中的四電極與采集控制電路連接。反應器設有排水閥，泵采用具有自吸功能計量泵。參比電極內充飽和硫酸鉀溶液，計數電極為金屬鉑電極，工作電極為表面有過氧化鉛涂層的鉑電極。監測過程完全由計算機軟件 自動控制。

　　本實用新型污水水質自動監測設備，可順序批式測量水樣，測定的結果與當前水樣相關。其高頻率的測量可跟上測試值的快速變化，一分鐘后可得測量結果。該監測儀能耗低，平均功率30瓦，最大功率150瓦;操作成本低，使用試劑主要為硫酸鈉溶液;使用維護簡單，體積小，易于安裝使用。

　　本實用新型污水水質自動監測設備的采樣單元采用免過濾取樣系統，由潛水泵、循環管路和反吸管組成。潛水泵使污水在循環管路中流動，水樣從污水流中間反方向抽取。這樣可避免對大顆粒的抽取，而不影響對污水流中間小顆粒的采集，使采集的水樣具有代表性。
