申請日2010.04.20

　　公開(公告)日2010.08.18

　　IPC分類號C02F9/02; C02F1/24; C02F1/28; C02F101/32; C02F103/32; C02F103/30; C02F103/10

　　摘要

　　一種采油污水的處理工藝，尤其適用于油田采油污水中原油及懸浮物的分離。采用“聚結浮選-載體浮選”二級采油污水處理工藝，先將采油污水和起泡劑經I預處理器混合后給入聚結浮選柱浮選，經聚結浮選柱聚結、浮選分離，將從聚結浮選柱排出的含油污水給入II預處理器，在含油污水中定量加入煤粉或焦油渣，經II預處理器混合后給入載體浮選柱再次浮選，經載體浮選柱浮選分離后的原油、懸浮物、氣泡以及煤粉或焦油渣形成的浮渣由載體浮選柱頂部經泡沫收集槽排出，凈化水由載體浮選柱底部排出，完成回收原油、保證出水水質。其工藝流程簡單，有效浮選粒度下限小、處理效率高、分離時間短、處理量大、占地面積小、運行成本低，不產生污泥。

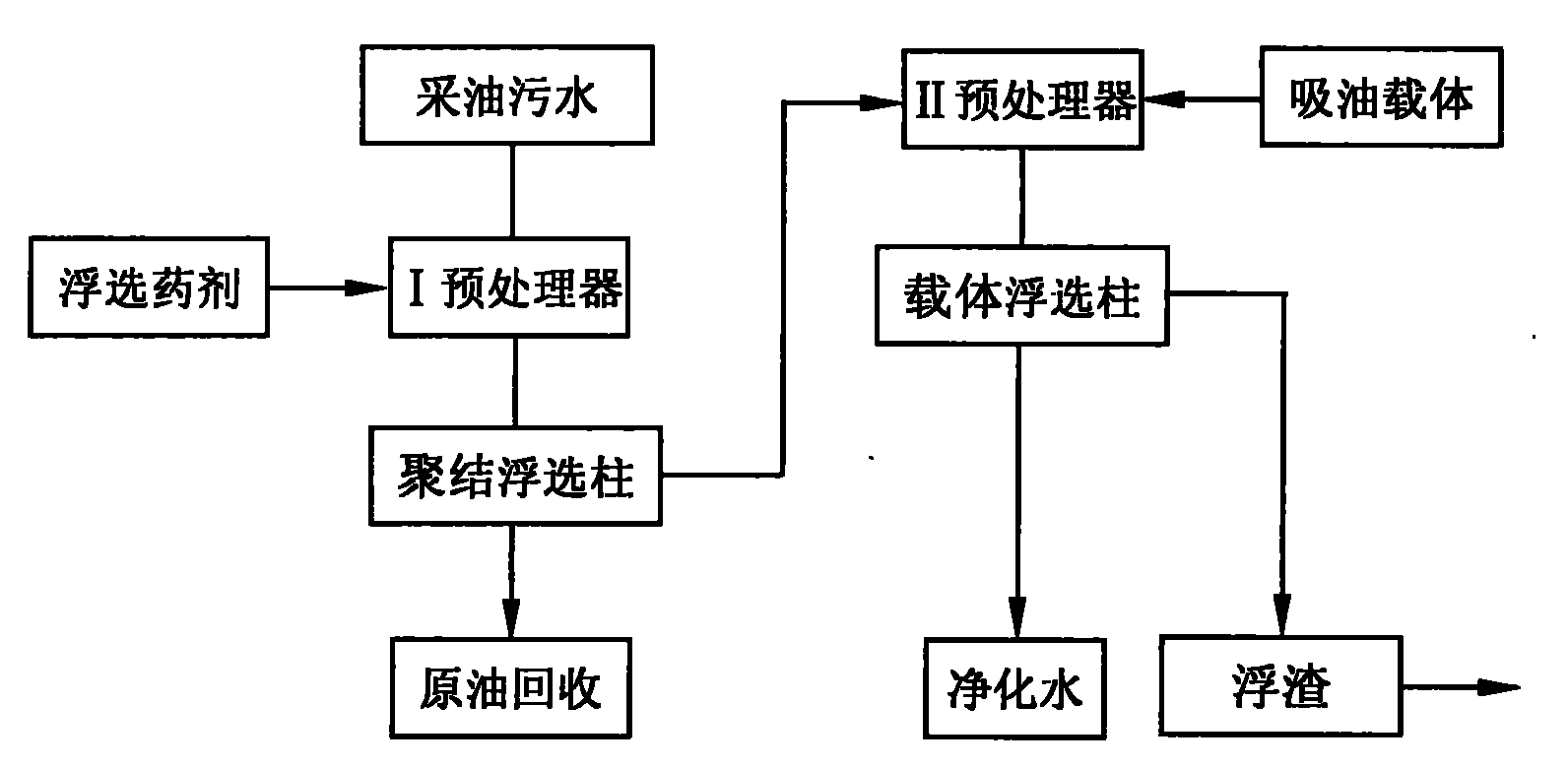

　　摘要附圖



　　權利要求書

　　1.一種采油污水的處理工藝，其特征在于：首先，將采油污水和起泡劑經I預處理器混合后給入聚結浮選柱浮選，經聚結浮選柱聚結、浮選分離，分離出的含油泡沫通過聚結浮選柱頂部的泡沫收集槽排出，完成原油回收，聚結浮選柱底部排出的含油污水經出水管路進入II預處理器;然后，在II預處理器內的含油污水中定量加入煤粉或焦油渣，經II預處理器混合后給入載體浮選柱浮選，經載體浮選柱浮選分離后的原油、懸浮物、氣泡以及煤粉或焦油渣形成的浮渣由載體浮選柱頂部經泡沫收集槽排出，凈化水由載體浮選柱底部排出。

　　2.根據權利要求1所述的采油污水的處理工藝，其特征在于：所述在II預處理器內的含油污水中定量加入煤粉或焦油渣的量為同體積污水中含油量的1～3倍。

　　說明書

　　一種采油污水的處理工藝

　　技術領域

　　本發明涉及一種采油污水的處理工藝，尤其適用于油田開發生產中對采油污水的處理，也適用于機械加工、食品加工、紡織工業、運輸工業及其它行業產生的含油污水的凈化處理。

　　技術背景

　　采油污水處理是石油開發生產活動和環境保護面臨的重要課題。我國已有很多油田進入石油開采中后期的中、高含水開采階段，面廣量大的采油污水處理已成為生產中的重大難題之一。

　　采油污水處理工藝很多，但由于采油污水成分復雜，其含油量以及在污水中的賦存形態差異很大，用單一的方法來處理往往效果不佳，達不到排放或回注要求。在實際應用中，為達到良好的處理效果，需將幾種方法組合起來，形成多級處理工藝。

　　目前采油污水采用的傳統工藝流程大致分為兩種：“二段”和“三段”治理流程。三段式治理工藝為“隔油-浮選-生化曝氣”或“隔油-浮選-過濾”;二段式治理工藝為“混凝除油-過濾”。另外，一些新的合理優化組合在不斷的研究和發展中。如“浮選-UASB-AAA-接觸氧化”、“混合-沉降-過濾”、“API隔油-CPI油水分離器-IGF浮選”、“化學破乳-浮選-生化”。

　　隨著聚合物驅油和三元復合驅油等技術的發展與應用，使得采出水中的聚合物含量不斷增加，更增加了油水分離的難度。與油田常規水驅的回注污水相比，聚合物驅油具有采出水粘度高、乳化油更加穩定、攜帶固體懸浮物能力強、油滴和固體顆粒上浮或下沉阻力大、對化學處理劑的吸附損耗嚴重等特點。而傳統的“自然沉降-混凝沉降-過濾”等處理工藝整體處理效率降低，均存在污水沉降分離時間增加，油水分離效果變差;凈化劑投加量增大，凈化藥劑成本增加;絮凝沉淀后產生的污泥量增大，脫水困難;污油回收品質下降等不足，已不適應含聚合物污水處理的需要。

　　隨著環保要求的提高和油田回注水水質的嚴格化，開發工藝流程簡單、處理效率高、生產成本低的新工藝已成為石油生產活動和油礦環境保護亟待解決的問題之一。

　　發明內容

　　技術問題，本發明的目的是提供一種工藝流程簡單，除油及除懸浮物效率高，投資少的采油污水的處理工藝。

　　技術方案：本發明采油污水的處理工藝：

　　首先，將采油污水和起泡劑經I預處理器混合后給入聚結浮選柱浮選，經聚結浮選柱聚結、浮選分離，分離出的含油泡沫通過聚結浮選柱頂部的泡沫收集槽排出，完成原油回收，聚結浮選柱底部排出的含油污水經出水管路進入II預處理器;然后，在II預處理器內的含油污水中定量加入煤粉或焦油渣，經預處理器混合后給入載體浮選柱浮選，經載體浮選柱浮選分離后的原油、懸浮物、氣泡以及煤粉或焦油渣形成的浮渣由載體浮選柱頂部經泡沫收集槽排出，凈化水由載體浮選柱底部排出。

　　所述在II預處理器內的含油污水中定量加入煤粉或焦油渣的量為同體積污水中含油量的1～3倍。

　　有益效果：本發明利用聚結填料表面的聚結特性使細小油珠聚并，加快浮選分離速度，以及聚結浮選柱有效浮選粒度下限小、分離時間短、效率高、分離時間短、處理量大、占地面積小、運行成本低等技術優點，采用浮選柱為核心分離設備的“聚結浮選-載體浮選”二級采油污水處理工藝，工藝流程簡單，在生產過程中只需添加極少量起泡劑，不產生污泥。尤其適用于油田采油污水中原油及懸浮物的分離。同傳統工藝相比，簡化了采油污水的處理工藝，解決采油污水中原油及懸浮物分離困難及減少采油污水對環境造成的污染，降低采油污水的處理成本。其分離效率高、投資和生產成本低廉，具有廣泛的實用性。
