申請日2010.04.20

　　公開(公告)日2010.12.15

　　IPC分類號H02M9/06

　　摘要

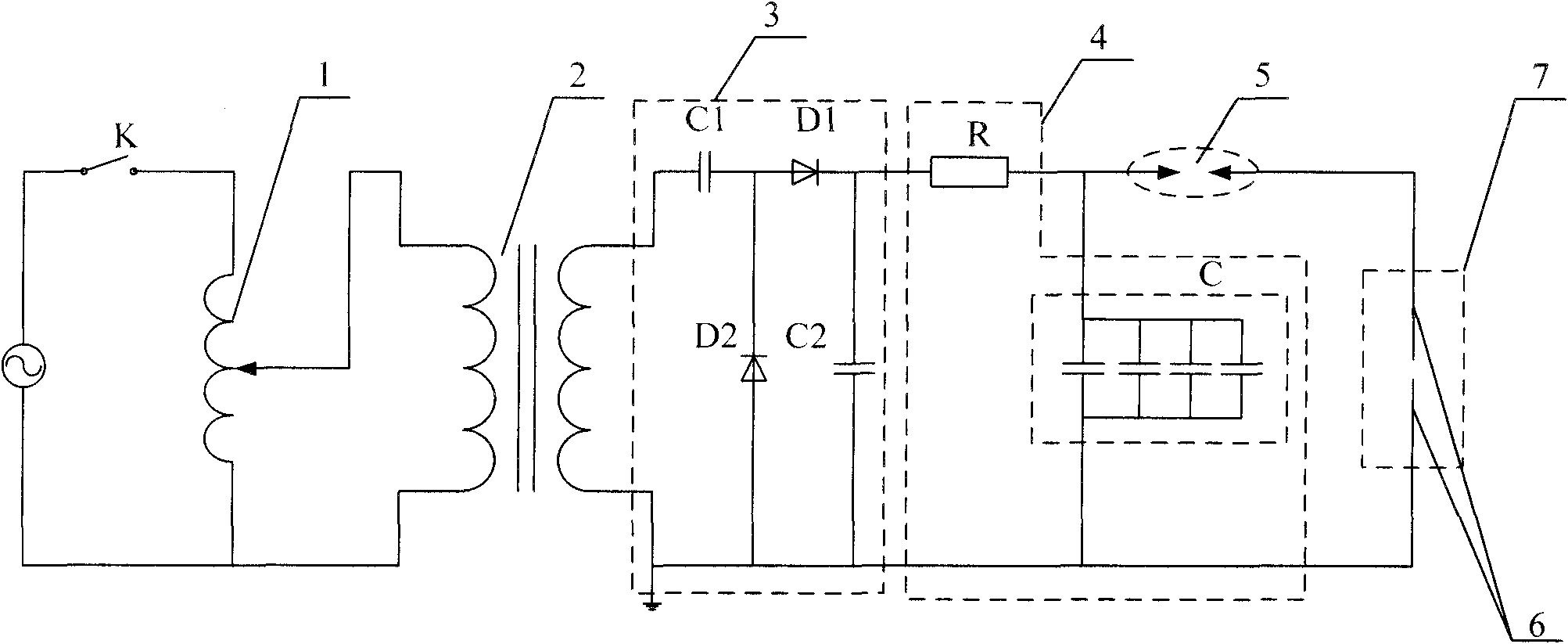

　　本實用新型公開了一種用于水處理的脈沖功率電源，其包括與市電網絡依次連接的調壓器、變壓器、整流電路、充電電路、放電開關以及設于水容器中的電極。所述充電電路包括串接的充電電阻和儲能電容器組，所述放電開關和所述電極串聯后并聯在所述儲能電容器組兩端。該脈沖功率電源采用儲能電容器組儲備電能，其容量可以調整，從而可以滿足不同場合的要求。并且其結構簡單、體積小、造價低廉且操作方便，適于進行大量的水處理。

　　摘要附圖



　　權利要求書

　　1.一種用于水處理的脈沖功率電源，包括與市電網絡依次連接的調壓器、變壓器、整流電路、充電電路、放電開關以及設于水容器中的電極，其特征在于：所述充電電路包括串接的充電電阻和儲能電容器組，所述放電開關和所述電極串聯后并聯在所述儲能電容器組兩端。

　　2.根據權利要求1所述的脈沖功率電源，其特征在于：所述儲能電容器組包括多個金屬膜電容器。

　　3.根據權利要求2所述的脈沖功率電源，其特征在于：所述儲能電容器組包括4個容量為80μF的電容器。

　　4.根據權利要求1-3任一項所述的脈沖功率電源，其特征在于：所述放電開關為氣體間隙開關。

　　5.根據權利要求1-3任一項所述的脈沖功率電源，其特征在于：所述整流電路為二倍壓整流電路，包括第一電容器、第二電容器、第一二極管和第二二極管，所述第一電容器的一端與所述變壓器副邊的高電位輸出端相連、另一端分別與第一二極管的正極和第二二極管的負極相連，所述第一二極管的負極與第二電容器的一端相連，所述第二電容器的另一端、所述第二二極管的正極與所述變壓器副邊的接地端相連。

　　說明書

　　一種用于水處理的脈沖功率電源

　　技術領域

　　本實用新型涉及電子器件，尤其涉及一種用于水處理的脈沖功率電源。

　　背景技術

　　隨著工業的發展，污染問題日益嚴重，水質污染趨于多樣化，這使得傳統水處理方法面臨嚴峻的挑戰，從而促使各種新的環境污染處理技術得到更加深入的研究開發。

　　脈沖功率技術用于水處理的應用研究，是近年來備受人們關注的熱點。由于脈沖放電技術的諸多優點，其在水處理方面的應用優勢嶄露頭角。脈沖放電的過程中會產生巨大的沖擊波和強烈的紫外光，形成高溫高壓等離子體通道，還會產生大量的離子、自由基等作用。脈沖放電的這幾種過程的聯合作用，對于處理水中的微生物和較大的生物等具有顯著效果。該技術清潔無殘留物，是處理水中微生物、藻類、貝類等諸多生物的高效經濟的治理方法。

　　傳統的脈沖功率電源設計方式多數是利用逆變、串聯諧振產生脈沖高壓或者利用大功率電力電子器件的串并聯實現，這些方法設計的脈沖功率電源能夠達到水處理的技術要求，但是它們的結構復雜，調試困難，體積大，造價高，不適用于大量的水處理場合。

　　因此，亟待提供一種改進的脈沖功率電源以克服上述缺陷。

　　實用新型內容

　　本實用新型要解決的技術問題在于提供一種用于水處理的脈沖功率電源，采用基本電子元器件產生高功率脈沖，結構簡單、體積小、造價低廉且操作方便。

　　為了解決上述技術問題，本實用新型提供的用于水處理的脈沖功率電源包括與市電網絡依次連接的調壓器、變壓器、整流電路、充電電路、放電開關以及設于水容器中的電極。所述充電電路包括串接的充電電阻和儲能電容器組，所述放電開關和所述電極串聯后并聯在所述儲能電容器組兩端。

　　與現有技術相比，本實用新型的脈沖功率電源采用儲能電容器組儲備電能，將電容器自由組合，從而可以調整容量，以滿足不同場合的要求，并且儲能電容組還兼具濾波的功能。此外，本實用新型的脈沖功率電源采用基本電子元器件產生高功率脈沖，結構簡單、體積小、造價低廉且操作方便。

　　較佳地，所述儲能電容器組包括多個金屬膜電容器。進一步地，所述儲能電容器組包括4個容量為80μF的電容器。
