申請日2010.04.19
公開(公告)日2010.08.18
IPC分類號B01F3/18; C02F11/00; B01F15/02
摘要
一種污泥與石灰高效預混合反應設備，包括一污泥螺旋加料機，污泥螺旋加料機上方設置有污泥加料口，一側設置有第一變頻電機，一側下方設置有擠出模板，擠出模板下方設置有預混料倉，預混料倉倉體上配有噴嘴，污泥螺旋加料機的外部設置石灰螺旋加料機，石灰螺旋加料機上方設置有石灰加料口，石灰螺旋加料機的一側設置有第二變頻電下方左則設置有石灰下料管，石灰下料管設置有壓縮空氣噴吹管，本發明由污泥主電機帶動污泥螺旋加料機運動，石灰主電機帶動石灰螺旋加料機運動，污泥通過擠出模板進入預混料倉，石灰通過下料管吹入噴嘴中，在預混料倉體中與污泥混合，實現污泥和石灰的高效預混合，提高混合效果。

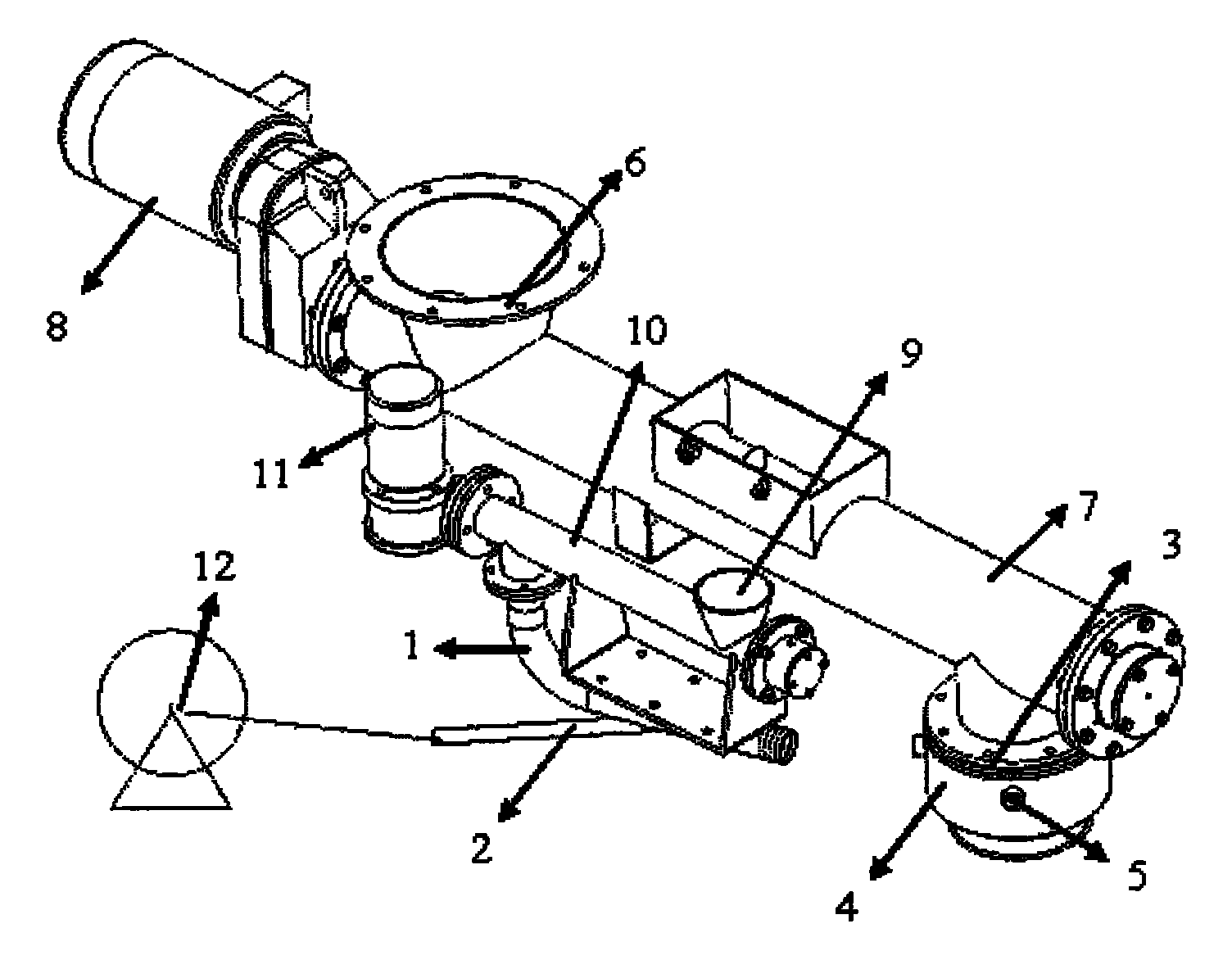

摘要附圖
權利要求書
1.一種污泥與石灰高效預混合反應設備，其特征在于，包括一污泥螺旋加料機(7)，污泥螺旋加料機(7)上方設置有污泥加料口(6)，污泥螺旋加料機(7)一側設置有第一變頻電機(8)，第一變頻電機(8)的動力輸出端與污泥螺旋加料機(7)內的螺旋轉軸相連接，污泥螺旋加料機(7)另一側下方設置有擠出模板(3)，擠出模板(3)下方設置有預混料倉(4)，預混料倉(4)倉體上配有噴嘴(5)，污泥螺旋加料機7的外部設置石灰螺旋加料機(10)，石灰螺旋加料機(10)上方設置有石灰加料口(9)，石灰螺旋加料機(10)的一側設置有第二變頻電機(11)，第二變頻電機(11)的動力輸出端與石灰螺旋加料機(10)內的螺旋轉軸相連接，石灰螺旋加料機(10)下方左則設置有石灰下料管(1)，石灰下料管(1)設置有與之相連通的壓縮空氣噴吹管(2)，壓縮空氣噴吹管(2)的另一端與鼓風機裝置(12)的出口端相連通。
2.根據權利要求1所述的反應設備，其特征在于，所述的擠出模塊(3)表面上分布有擠出孔(13)。
說明書
一種污泥與石灰高效預混合反應設備
技術領域
本發明屬于污水處理廠污泥脫水處理設備，特別涉及一種污泥與石灰高效預混合反應設備。
背景技術
城市污水污泥的處理處置問題是伴隨著污水處理廠的產生而產生的。污泥是城市污水處理過程中產生的體積最大的副產品，含水率高、不易脫水。污泥中既含有易腐敗的有機物質和無機營養元素，也含有大量的病原菌、寄生蟲或卵，還有Cu、Zn、Cr和Hg等重金屬，以及部分有害的難降解有機物，如多環芳香族碳?xì)浠衔锏�。這些化學物質不僅會污染地表水和地下水源，污泥散發的臭氣也會污染空氣，病原體對人類健康也是潛在的威脅。
隨著經濟發展，污水處理量逐年增加，污泥產生量也迅速增加。2007年末我國城市污水處理廠日處理能力達7000萬立方米，增長率達10.0%;城市污水處理率由1995年的19.4%上升到59.0%。按處理1000噸污水產生1t含水率為80%的污泥計算，年產生污泥約2600萬t。目前我國城市污水廠每年排放干泥約130萬t，并以每年10%的速度增長。按照《國務院關于落實科學發展觀加強環境保護的決定》和《國務院關于印發節能減排綜合性工作方案的通知》要求：到2010年，全國設市城市的污水處理率不低于70%，“十一五”期間新增城市污水日處理能力4500萬噸。城市污水處理量和污泥產生量還將進一步增加。污泥處理處置問題的解決迫在眉睫。
目前的污泥干化技術包括熱干化、生物干化和石灰干化等。熱干化技術是指脫水污泥在外部加熱的條件下，通過傳熱和傳質過程，使污泥中水分蒸發的過程。根據干化污泥的含水率不同，可分為半干化和全干化。半干化技術主要指終產品含水率在35%～50%的技術，全干化技術則主要指終產品含水率在15%以下的技術。熱干化經過幾十年的發展，形成了成熟的工藝和設備，具有占地面積小、處理周期短、可全自動操作、運行穩定等優點，但同時也具有單位投資大、運行費用和能耗高等缺點，并且存在著粉塵爆炸等安全隱患，限制了污泥熱干化技術在我國的推廣和應用。污泥生物干化技術成本低廉，設備簡單，但是普遍存在反應時間長、干化裝置體積龐大等缺點、干化效率低、滲濾液和臭氣難以控制等缺點。污泥石灰干化技術是向污泥中加入生石灰或熟石灰，使其溫度升高，達到干化目的。
脫水污泥具有粘度高、密度高、流動性差、顆粒細的特點，而作為一個粘稠、致密及具有觸變性的物料，在既定的污泥和石灰原料下，石灰粉料如何在工程上均勻的與污泥混合，是污泥加石灰處理中的一個最重要的環節。
污泥加堿處理工藝的關鍵是污泥與石灰的高效混合。如何實現低廉的運行成本即低電耗、低消耗CaO以及良好的污泥物理形態是混合技術的關鍵。較為原始的處理裝置是在蝸桿輸送機中加入鈣粉，物料主要只經過推送過程，所以耗鈣粉多、混合不均勻，效果差，同時難以實現污泥性狀的改善。
發明內容
為了克服上述現有技術的缺陷，本發明的目的在于提供一種污泥與石灰高效預混合反應設備，使污泥與石灰在進料時可以得到充分的預混合，該預處理設備可以減少鈣粉的消耗、增強污泥與石灰的混合效果。
為了達到上述目的，本發明的技術方案是這樣實現的：
一種污泥與石灰高效預混合反應設備，包括一污泥螺旋加料機7，污泥螺旋加料機7上方設置有污泥加料口6，污泥螺旋加料機7一側設置有第一變頻電機8，第一變頻電機8的動力輸出端與污泥螺旋加料機7內的螺旋轉軸相連接，污泥螺旋加料機7另一側下方設置有擠出模板3，擠出模板3下方設置有預混料倉4，預混料倉4倉體上配有噴嘴5，污泥螺旋加料機7的外部設置石灰螺旋加料機10，石灰螺旋加料機10上方設置有石灰加料口9，石灰螺旋加料機10的一側設置有第二變頻電機11，第二變頻電機11的動力輸出端與石灰螺旋加料機10內的螺旋轉軸相連接，石灰螺旋加料機10下方左則設置有石灰下料管1，石灰下料管1設置有與之相連通的壓縮空氣噴吹管2，壓縮空氣噴吹管2的另一端與鼓風機裝置12的出口端相連通。
所述的擠出模塊3表面上分布有擠出孔13。
本發明的第一變頻電機8帶動污泥螺旋加料機7內的螺旋轉軸運動，第二變頻電機11帶動石灰螺旋加料機10內的螺旋轉軸運動，污泥通過擠出模板3進入預混料倉4，石灰通過下料管1由壓縮空氣噴吹管2通過軟管連通吹入噴嘴5中，在預混料倉體4中與污泥混合，實現污泥和石灰的高效預混合，提高污泥與石灰混合效果。
使用本發明可以減少石灰的添加量，石灰的費用是該工藝的最大的費用來源。在采用了該預混合裝置，按照國家《生活垃圾填埋場污染控制標準》(GB16889-2008)規定，城市污水廠污泥只有在處理后含水率降到60%以下，才可進入填埋場的規定。原先需要添加20%的石灰才可以達到填埋的要求，現只需添加8%-10%的石灰，大大的節約了成本。
