申請日2010.04.20
公開(公告)日2010.12.22
IPC分類號C02F9/14; C02F1/66; C02F1/52; C02F101/12; C02F3/28; C02F101/30; C02F3/02
摘要
本實用新型涉及一種富鹽有機廢水的高效環保處理裝置。目的是提供種藥劑用量少，無需電子加速器及無需額外耗電、工藝簡單、成本低、技術容易掌握、推廣方便的富鹽有機廢水高效環保處理裝置。技術方案是：富鹽有機廢水高效環保處理裝置，該裝置順著廢水處理流程依次設有帶格柵和曝氣器的調節池、帶有pH調節池和加藥斗的沉淀池、帶曝氣器的一級好氧池、帶有pH調節池和加藥斗的厭氧池、帶曝氣器和MBR膜組件的二級好氧池，各相鄰池之間有連接水管連通并保持由高到低的高度落差，其中沉淀池、一級好氧池和二級好氧池經通過裝有污泥泵的管道與污泥池相連，污泥池也經安裝有污泥泵的管道與壓濾機相連。曝氣器均由風機和風管組合而成。

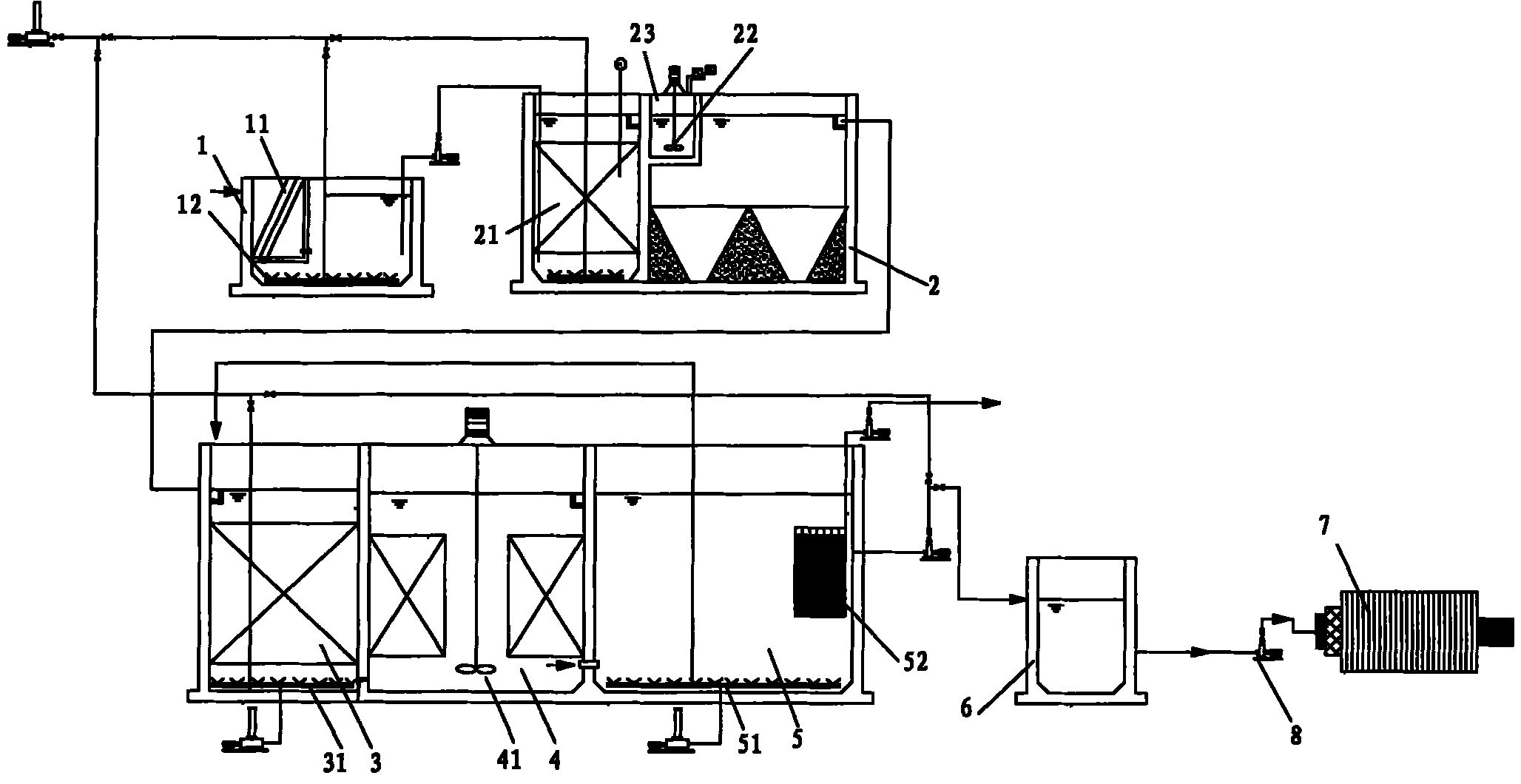

摘要附圖
權利要求書
1.富鹽有機廢水高效環保處理裝置，其特征在于該裝置順著廢水處理流程依次設有帶格柵(11)和曝氣器(12)的調節池(1)、帶有PH調節池(21)和加藥斗(23)的沉淀池(2)、帶曝氣器(31)的一級好氧池(3)、帶攪拌器(41)的厭氧池(4)、帶曝氣器(51)和生物膜組件(52)的二級好氧池(5)，各相鄰池之間有連接水管連通并保持由高到低的高度落差，其中沉淀池、一級好氧池和二級好氧池經通過裝有污泥泵的管道與污泥池(6)相連，污泥池也經安裝有污泥泵的管道與壓濾機(7)相連。
2.根據權利要求1所述的富鹽有機廢水高效環保處理裝置，其特征在于所述的曝氣器均由風機和風管組合而成。
3.根據權利要求1或2所述的富鹽有機廢水高效環保處理裝置，其特征在于所述的壓濾機(7)為板框壓濾機。
說明書
富鹽有機廢水高效環保處理裝置
技術領域
本實用新型涉及一種污水處理裝置，具體是富鹽有機廢水的高效環保處理裝置。
背景技術
富鹽有機廢水是一類總含鹽量(以NaCl計算)至少為1%的廢水，其廢水來源主要有含鹽生活廢水和工業廢水，其中工業廢水主要來自化學試劑的生產、印染、腌制和造紙等行業。富鹽有機廢水主要特點是其高含鹽量抑制微生物的活動，具有難生物降解的特點，污水處理難度較大，運行費用較高，故目前尚未有一家產生富鹽有機廢水企業能夠?qū)U水實現徹底的治理。其中大多數企業都是采用物理化學法進行簡單處理。富鹽有機廢水的處理在我國處于剛剛起步階段，有部分環境保護工作者和企業在富鹽有機廢水綜合治理方面做了一些有益的探索。
中國專利文獻公開了一種“高鹽度廢水處理方法”(200610023287.5)，該方法使用的藥劑較多，并且利用電子束進行輻照，運行成本高，不適于實際工程中推廣應用。
實用新型內容
針對現有技術的上述不足，本實用新型提供了一種藥劑用量少，無需電子加速器及無需額外耗電、工藝簡單、成本低、技術容易掌握、推廣方便的富鹽有機廢水高效環保處理裝置。
本實用新型通過如下措施來實現：一種富鹽有機廢水高效環保處理裝置，其特征在于該裝置順著廢水處理流程依次設有帶格柵和曝氣器的調節池、帶有PH調節池和加藥斗的沉淀池、帶曝氣器的一級好氧池、帶有PH調節池和加藥斗的厭氧池、帶曝氣器和MBR膜組件的二級好氧池，各相鄰池之間有連接水管連通并保持由高到低的高度落差，其中沉淀池、一級好氧池和二級好氧池經通過裝有污泥泵的管道與污泥池相連，污泥池也經安裝有污泥泵的管道與壓濾機相連。
本實用新型還可通過如下措施來完善：所述的曝氣器均由風機和風管組合而成;所述的壓濾機為板框壓濾機。
本實用新型的有益效果是：由于無電解工序因而不額外耗電，處理效果持久而恒定(不會因廢水量和濃度變化而波動);并且工藝簡單、用藥量少，運行成本較低、污泥量少、易于推廣應用。
