申請日2010.04.19

　　公開(公告)日2010.08.25

　　IPC分類號C02F11/14

　　摘要

　　一種污泥與石灰混合穩定化設備，包括一倉體，倉體的上方設置有進料口，倉體下方設置有排泥口和底部轉動底板，倉體側面設置有安全把手和操作搖臂，安全把手控制操作搖臂的活動，操作搖臂和底部轉動底板連接，倉體另一側設置有震動氣缸;工作時污泥和石灰的混合物料由放料口進入，在倉體內保溫2小時后，打開安全把手、拉動操作搖臂后底部轉動底板打開，同時打開振動氣缸輔助卸料，污泥從出料口放出，本發明實現污泥和石灰的高效混合后進一步的升溫反應，達到良好的污泥穩定化效果。

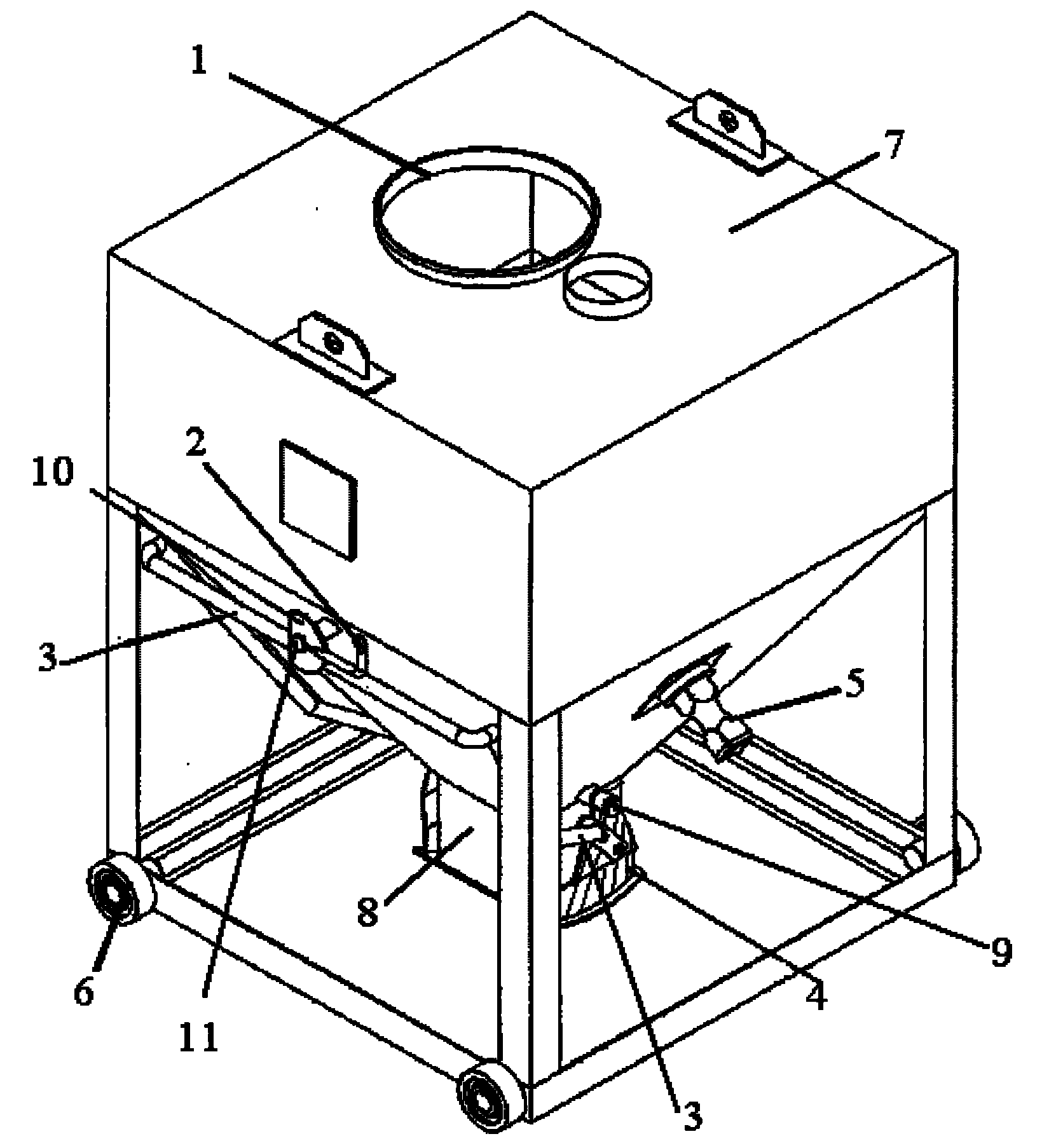

　　摘要附圖



　　權利要求書

　　1.一種污泥與石灰混合穩定化設備，其特征在于，包括一倉體(7)，倉體(7)的上方設置有進料口(1)，倉體(7)下方設置有排泥口(8)，排泥口(8)的出口處通過活動銷(9)設置有底部轉動底板(4)，倉體7側面設置有安全把手(2)和操作搖臂(3)，安全把手(2)上的安全蓋(10)扣在操作搖臂(3)上的突起(11)處，操作搖臂(3)和底部轉動底板(4)連接，倉體(7)另一側設置有震動氣缸(5)。

　　2.根據權利要求1所述的設備，其特征在于，所述的倉體(7)采用保溫材料制得或者使用保溫材料保溫。

　　說明書

　　一種污泥與石灰混合穩定化設備

　　技術領域

　　本發明屬于污泥處理設備，特別涉及一種污泥與石灰混合穩定化設備。

　　背景技術

　　城市污水污泥的處理處置問題是伴隨著污水處理廠的產生而產生的。污泥是城市污水處理過程中產生的體積最大的副產品，含水率高、不易脫水。污泥中既含有易腐敗的有機物質和無機營養元素，也含有大量的病原菌、寄生蟲或卵，還有Cu、Zn、Cr和Hg等重金屬，以及部分有害的難降解有機物，如多環芳香族碳?xì)浠�合物等。這些化學物質不僅會污染地表水和地下水源，污泥散發的臭氣也會污染空氣，病原體對人類健康也是潛在的威脅。近年來，污泥堿式強化干化技術因其成本低、效能高等優點而越來越受到關注。

　　在污泥中加入石灰使污泥的PH值大于12并保持一段時間，利用強堿性和釋放出的大量熱能殺死病原體，降低惡臭并鈍化重金屬，經過堿式強化干化后的污泥呈粉末狀或塊狀，體積僅為原來1/5～1/4。同時，微生物的活性受到抑制，避免了產品因?yàn)樯�物的作用而發霉發臭利用儲藏和運輸。堿式干化使污泥性能得到全面改善，產品用途廣泛，可進行堆肥處理、農用及用于建材等。在污泥處置策略中，污泥堿式干化被認同是的一種安全可靠的處置方式由此可見，歐洲乃至全世界的污泥處置技術正逐漸地向污泥堿式干化方向發展。

　　目前，我國尚未提出污泥堿式干化具體工藝要求。污泥堿式干化在意大利羅馬，美國華盛頓，德國漢堡等地方有著廣泛的應用。歐盟指引(CR13714-2001)，其工藝要求為：pH值為12，溫度為55℃，時間為2小時。美國國家環境保護局(USEPA)：A類污泥處理要求：PH保持大于12至少72h，溫度大于52℃至少12h，72h后含水率<50%;B類污泥處理要求：pH值在2h內必須保持在12，在接下來的22個小時保持11.5。簡單的混合之后達不到溫度保持時間的要求，無法實現穩定化效果。

　　發明內容

　　為了克服現有技術的缺陷，進一步達到污泥石灰處理穩定化的效果，本發明的目的在于提供一種污泥與石灰混合穩定化設備，具有穩定化效果好、設備性能穩定、操作安全簡單、降低運行費用、方便后期維護保養的特點。

　　為了達到上述目的，本發明的技術方案是這樣實現的：一種污泥與石灰混合穩定化設備，包括一倉體7，倉體7的上方設置有進料口1，倉體7下方設置有排泥口8，排泥口8的出口處通過活動銷9設置有底部轉動底板4，倉體7側面設置有安全把手2和操作搖臂3，安全把手2上的安全蓋10扣在操作搖臂3上的突起11處，操作搖臂3和底部轉動底板4連接，倉體7另一側設置有震動氣缸5。

　　所述的倉體7采用保溫材料制得或者使用保溫材料保溫。

　　污泥和石灰的混合物料由放料口1進入，在倉體7內保溫2小時后，打開安全把手2、拉動操作搖臂3后底部轉動底板4打開，同時打開振動氣缸5輔助卸料，污泥從出料口8放出。該設備實現污泥和石灰的高效混合后進一步的升溫反應，達到良好的污泥穩定化效果。
