申請日2013.10.25

　　公開(公告)日2014.02.12

　　IPC分類號C02F101/16; C02F1/24

　　摘要

　　本發明公開了表面活性劑富集分離農藥廢水中高濃度氨氮裝置，包括依次相連的制備箱(1)，壓力容器罐(2)和氣浮池(3)，所述的制備箱(1)的投料口(4)內設有螺旋壓榨機(5)，壓榨機(5)的下方裝有溶液槽(6)，槽內設有超聲波洗滌器(7)，槽的一側設有與混合槽(8)相通的出液口(9)，出液口(9)內裝有過濾網(10)，過濾網(10)上覆蓋有可移動擋板(11)，混合槽(8)內設有攪拌器(12)，上方連接加藥罐(13)，外側與索氏提取器(14)相連。本裝置結構簡單，處理效果好，成本低，沒有二次污染，氨氮去除率達99.9%以上，值得廣泛推廣。

　　權利要求書

　　1.表面活性劑富集分離農藥廢水中高濃度氨氮裝置，包括依次相連的制備箱(1)，壓力容器罐(2)和氣浮池(3)，其特征在于：所述的制備箱(1)的投料口(4)內設有螺旋壓榨機(5)，壓榨機(5)的下方裝有溶液槽(6)，槽內設有超聲波洗滌器(7)，槽的一側設有與混合槽(8)相通的出液口(9)，出液口(9)內裝有過濾網(10)，過濾網(10)上覆蓋有可移動擋板(11)，混合槽(8)內設有攪拌器(12)，上方連接加藥罐(13)，外側與索氏提取器(14)相連，壓力容器罐(2)與廢水箱(22)之間設有汽水混合泵(15)，汽水混合泵(15)一側連接PAC藥劑箱(16)，壓力容器罐(2)與氣浮池(3)連通的管道(17)上設有減壓閥(18)，氣浮池(3)的上方裝有刮渣機(19)。

　　2.根據權利要求1所述的表面活性劑富集分離農藥廢水中高濃度氨氮裝置，其特征在于：所述的加藥罐(13)下側裝有電磁流量計(20)。

　　3.根據權利要求1所述的表面活性劑富集分離農藥廢水中高濃度氨氮裝置，其特征在于：所述的索氏提取器(14)與溶液槽(6)之間設有回流管(21)，與壓力容器罐(2)連接處設有過濾層(23)。

　　說明書

　　表面活性劑富集分離農藥廢水中高濃度氨氮裝置

　　技術領域

　　本發明涉及表面活性劑富集分離農藥廢水中高濃度氨氮裝置，屬于污水處理領域。

　　背景技術

　　農藥行業是工業廢水排放大戶，農藥廢水是指農藥廠在農藥生產過程中排出的廢水。廢水水質水量不穩定，主要分為含苯廢水、含有機磷廢水、高濃度含鹽廢水、高濃度氨氮廢水、高濃度含酚廢水和含汞廢水。其中，農藥廢水中高濃度氨氮濃度可達每升數萬毫克;農藥廢水污染面廣，持續時間長，殘留農藥對人體健康影響大，并且嚴重破壞了生態環境，所以處理農藥廢水中高濃度氨氮時目前急待解決的問題。

　　目前，治理高濃度氨氮廢水的方法主要有化學中和法、空氣吹脫法、蒸汽汽提法和氣浮法等等。前者需要就近的SO2煙道氣可供利用，否則其運行成本則大為提高;吹脫法和汽提法存在動力消耗大、易結垢及脫氮效率隨季節或溫度變化而不穩定等方面的問題。針對氣浮法，石順存、萬圣明等人在文獻中提出化學氣浮法處理高濃度氨氮廢水的研究，該研究采用苦土粉及副產磷酸等化工副產品進行化學氣浮法處理，氨氮去除效果好，技術可行，環境效果明顯，但只能做到高濃度氨氮預處理效果，廢水中的高氨氮仍未能去除，容易產生環境污染。目前常規的吹脫法、汽提法等對農藥廢水中氨氮處理效果不理想，特別是對廢水中的高濃度氨氮去除效果不理想，所以對于含高濃度氨氮農藥廢水來說，目前還缺乏一種去除效率高、成本低、無污染的高氨氮去除裝置。

　　發明內容

　　為了解決現有技術中存在的去除效率低、成本高、容易產生環境污染的問題，本發明在于提供了一種表面活性劑富集分離農藥廢水中高濃度氨氮裝置，該裝置結構簡單、處理效果好，氨氮去除率達99.9%以上。

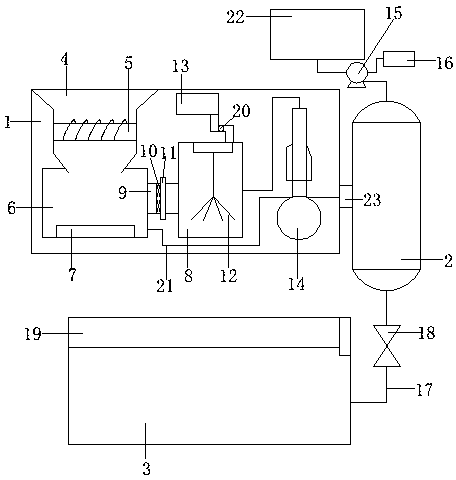

　　為了實現上述目的，本發明采取的具體技術方案是：表面活性劑富集分離農藥廢水中高濃度氨氮裝置，包括依次相連的制備箱(1)，壓力容器罐(2)和氣浮池(3)，所述的制備箱(1)的投料口(4)內設有螺旋壓榨機(5)，壓榨機(5)的下方裝有溶液槽(6)，槽內設有超聲波洗滌器(7)，槽的一側設有與混合槽(8)相通的出液口(9)，出液口(9)內裝有過濾網(10)，過濾網(10)上覆蓋有可移動擋板(11)，混合槽(8)內設有攪拌器(12)，上方連接加藥罐(13)，外側與索氏提取器(14)相連，壓力容器罐(2)與廢水箱(22)之間設有汽水混合泵(15)，汽水混合泵(15)一側連接PAC藥劑箱(16)，壓力容器罐(2)與氣浮池(3)連通的管道(17)上設有減壓閥(18)，氣浮池(3)的上方裝有刮渣機(19)。

　　所述的加藥罐(13)下側裝有電磁流量計(20)。

　　所述的索氏提取器(14)與溶液槽(6)之間設有回流管(21)，與壓力容器罐(2)連接處設有過濾層(23)。

　　本發明表面活性劑富集分離農藥廢水中高濃度氨氮裝置的使用方法為：向制備箱(1)的投料口(4)中投加蘆薈，經壓榨機(5)壓碎后送入裝有飽和叔丁醇鉀溶液的溶液槽(6)中浸泡，打開超聲波洗滌器(7)，洗滌后打開擋板(11)過濾后浸出液送入混合槽(8)，加藥罐(13)向混合槽(8)內添加質量比為2～3%的乙二醇單乙醚、3～7%二氯甲烷和8～10%的異丙醇有機溶液，啟動攪拌器(12)混合均勻，在送入索氏提取器(14)用乙酸乙酯抽提5～6小時，廢水箱(22)中的農藥廢水通過汽水混合泵(15)灌入壓力容器罐(2)，添加130～150ppm的PAC，同時加入上述制備的表面活性劑，經反應后通過減壓閥(18)釋放到氣浮池(3)，上部產生厚厚細膩的褐色油渣物后用刮渣機(19)清除即可。

　　本發明的有益效果是：本裝置結構簡單，處理效果好，成本低，沒有二次污染，氨氮去除率達99.9%以上，值得廣泛推廣。
