申請日2014.02.27

　　公開(公告)日2014.05.21

　　IPC分類號C02F103/10; C02F9/14

　　摘要

　　本發明涉及一種撬裝式采油廢水處理設備，包括設備控制系統，生化池，管式超濾設備，所述管式超濾設備進水口與生化池流體性連接，過濾出的濃縮污水經管式超濾設備出水口回流到生化池，所述膜反沖洗設備與管式超濾設備進水口流體性連接，所述管式超濾設備反沖洗出的反沖洗液經管式超濾設備出水口回流到膜反沖洗設備。本發明的一種撬裝式采油廢水處理設備，具有結構緊湊、移動方便、操作簡單、出水周期短品質好、節省基建投資等優點，以快速去除采油廢水中的油、細菌及懸浮物為主，使出水水質達到SY/T5329-94中A1級標準，穩定運行后該設備處理采油廢水可達3.8m3/h，成功運行之后產生良好的社會效益。

　　權利要求書

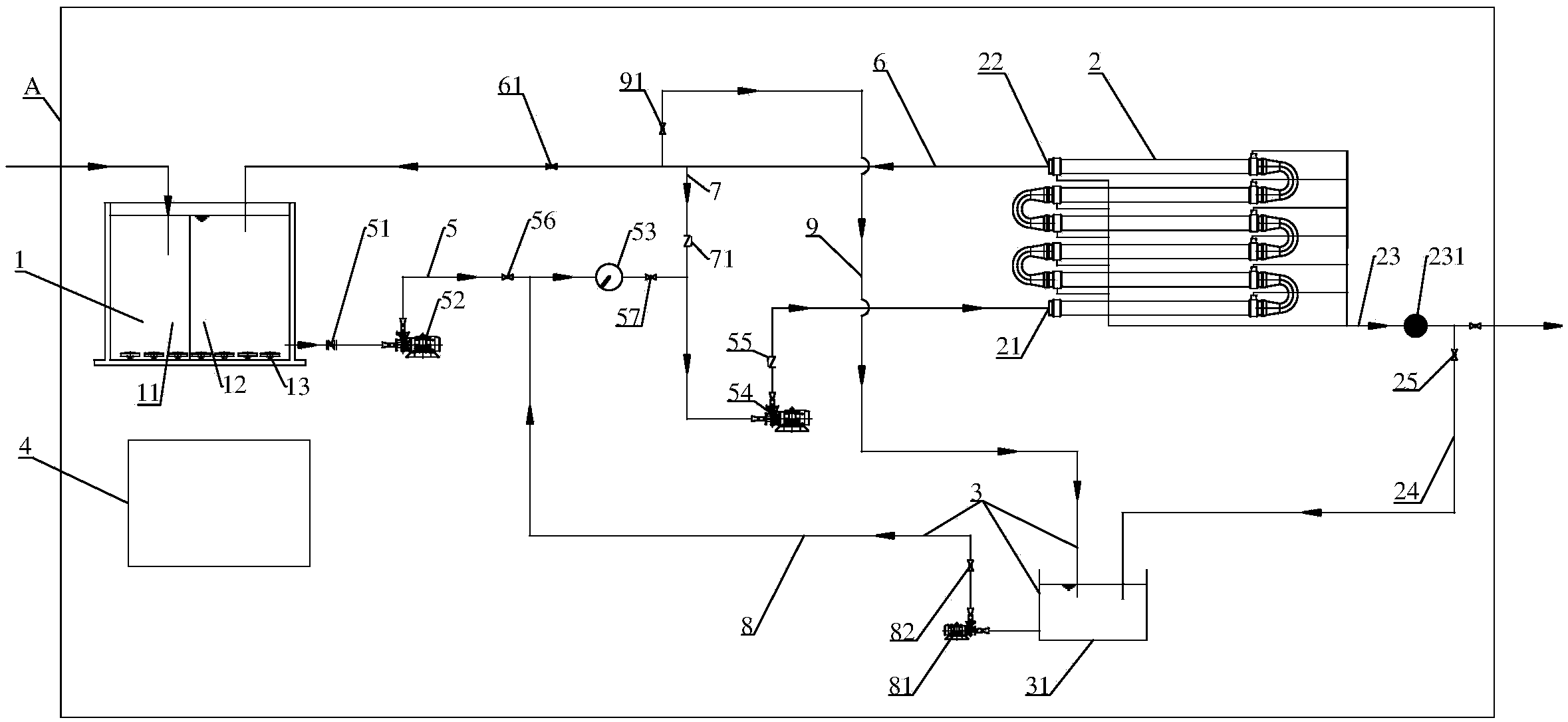

　　1.一種撬裝式采油廢水處理設備，其特征在于包括：

　　用于控制采油廢水處理設備的設備控制系統;

　　用于收集和生化降解采油廢水的生化池;

　　將經所述生化池生化降解的采油廢水通過物理過濾分離的管式超濾設備， 所述管式超濾設備進水口與所述生化池流體性連接，所述管式超濾設備過濾出 的濃縮污水經管式超濾設備出水口回流到生化池;

　　接收管式超濾設備過濾出的膜出水的膜反沖洗設備，所述膜反沖洗設備與 管式超濾設備進水口流體性連接，所述管式超濾設備反沖洗出的反沖洗液經管 式超濾設備出水口回流到膜反沖洗設備。

　　2.如權利要求1所述的撬裝式采油廢水處理設備，其特征在于：所述生化 池和管式超濾設備之間通過加壓傳送設備流體性連接。

　　3.如權利要求1所述的撬裝式采油廢水處理設備，其特征在于：所述膜反 沖洗設備和管式超濾設備之間通過加壓傳送設備流體性連接。

　　4.如權利要求1-3任一項所述的撬裝式采油廢水處理設備，其特征在于： 所述生化池包括生化池一段和生化池二段，所述生化池一段為水解酸化池，所 述生化池二段為降解池。

　　5.如權利要求1所述的撬裝式采油廢水處理設備，其特征在于：所述生化 池還包括曝氣系統。

　　6.如權利要求1所述的撬裝式采油廢水處理設備，其特征在于：所述管式 超濾設備膜過濾水管數量為4-6根。

　　說明書

　　撬裝式采油廢水處理設備

　　技術領域

　　本發明涉及油田水處理技術領域，尤其是涉及一種撬裝式采油廢水處理設 備。

　　背景技術

　　在油田開發初期，通常情況下鉆出油井后，原始地層能量如天然水驅、彈 性能量驅、溶解氣驅及重力驅等可將地層原油通過油流通道舉升至地面，這種 以自噴開采石油的方式，稱為一次采油。一次采油采出液的含水率很低，約5～ 10%左右。一次采油造成原始地層能量迅速遞減，靠原始地層能量開采原油的方 式難以維持，這時需要向地底油層注水或注氣以補充能量，來實施二次采油。 全國大部分油井都采用注水開發的方式進行二次采油。而開發稠油油田則需要 將高壓水蒸汽從油井注入地層，待注入的高壓水蒸氣將稠油減粘后，水蒸氣的 冷凝水為油層提供能量，油水混合的采出液被一起從油井采出。隨著油田開發 時期的延長，注水或注氣的二次采油方式使采出原油含水率不斷上升。華東地 區各油田的采出液含水率已經超過了85%。近些年來，我國大部分油田相繼進 入了采用聚合物驅和三元復合驅的三次采油階段，該技術大面積應用于大慶油 田和勝利油田。與一般油田采油廢水相比，三次采油廢水具有以下特點:三次采 油廢水中除了含有大量石油類有機物、懸浮固體顆粒、溶解性礦物質和微生物 等常規污染物之外，還含有大量的堿、表面活性劑和高分子水解聚丙烯酰胺 (HPAM)等驅油劑，因此三次采油廢水COD高、黏度大、乳化程度高、有機 污染物穩定性增強、可生物降解性降低。

　　隨著油藏開采時期的延長和采油工藝技術的不斷創新，淮安金南油田已進 入中后期開采階段，出現了注水量大、采出液量大、采油廢水量大、能量資源 消耗高的“三大一高”現象。采油廢水高達90%以上。廢水粘度大，乳化油穩 定，另含有溶解性礦物質、酚類化合物、細菌、懸浮固體雜質以及所投加的破 乳劑、清蠟劑和降粘劑等采油助劑，具有有機成分復雜且難去除，懸浮物較多 且粒徑小的特點。采油廢水處理后回注，不僅可以減少采油廢水外排帶來的嚴 重的環境污染，極大地提高水資源的利用率，而且可以保護金南油田地下油層 能量，維持油層壓力并提高采油效率。但是回注水水質不合格，特別是回注水 中的含油量、固體懸浮物及硫酸鹽還原菌(SRB菌)超標，將會堵塞地層滲流 孔道，腐蝕生產設施，嚴重危害注水開采油田。

　　發明內容

　　本發明要解決的技術問題是：為了克服現有技術中的問題，提供一種撬裝 式采油廢水處理設備，出水指標達到SY/T5329-94中A1級標準，滿足低滲透油 田注入水水質要求。

　　本發明解決其技術問題所采用的技術方案是：一種撬裝式采油廢水處理設 備，包括用于控制采油廢水處理設備的設備控制系統;

　　用于收集和生化降解采油廢水的生化池;

　　將經所述生化池生化降解的采油廢水通過物理過濾分離的管式超濾設備， 所述管式超濾設備進水口與所述生化池流體性連接，所述管式超濾設備過濾出 的濃縮污水經管式超濾設備出水口回流到生化池;

　　接收管式超濾設備過濾出的膜出水的膜反沖洗設備，所述膜反沖洗設備與 管式超濾設備進水口流體性連接，所述管式超濾設備反沖洗出的反沖洗液經管 式超濾設備出水口回流到膜反沖洗設備。

　　可選的，所述生化池和管式超濾設備之間通過加壓傳送設備流體性連接。

　　可選的，所述生化池和管式超濾設備之間設有用于絞碎較大顆粒的手搖過 濾器。

　　可選的，所述膜反沖洗設備和管式超濾設備之間通過加壓傳送設備流體性 連接。

　　可選的，所述生化池包括生化池一段和生化池二段，所述生化池一段為水 解酸化池，所述生化池二段為降解池。

　　具體地，所述生化池還包括曝氣系統。

　　具體地，所述生化池包括生化池一段和生化池二段;采用兩段式生化池設 計，既良好的利用了集裝箱的有效空間，又使生化系統形成合理有序的流體混 合動力模式，又解決了回流污泥短路流入超濾膜系統的問題。

　　具體地，所述生化池一段為水解酸化池，生化一段可通過調節曝氣量調節 生化反應，當關閉曝氣系統時，生化一段為水解酸化池，主要作用是將污水中 難降解的采油助劑等大分子有機物分解為溶解性和小分子有機物，可利用底部 污泥床截留并吸附顆粒物質、膠體物質及有機物;水解酸化池另一作用為出水 循環回流進行缺氧脫氮反應。污水在兼氧微生物的作用下，利用原水部分降解 的揮發性有機酸(VFA)作為有機碳源，使亞硝酸氮、硝酸氮轉化為氮氣，并 利用部分有機物和氨氮合成新的細胞物質，水解酸化池有機負荷為 1.0kgCOD/d·m3，水力停留時間HRT=8h，污泥濃度MLSS=2～5g/L。

　　所述生化池二段為降解池，生化二段采用活性污泥系統，為去除有機物的 主體工藝，與超濾系統聯用的活性污泥系統，具有以下特點：①有機負荷高， 單位體積去除有機物的能量是生化法中最高的;②不產生污泥膨脹，耐沖擊性 能好，來自MBR系統大流量的濃水回流使受到高負荷沖擊后，微生物系統能很 快得到恢復;③管理方便，能實行簡單的無人控制而不影響水質，可以減少操 作人員，降低運行成本;曝氣采用混合曝氣，可變微孔曝氣器，曝氣管采用ABS 工程塑料管;氣水比為20:1，污水在生化池內不斷內循環，以微生物與污水充 分接觸，使得污水中的有機物得到充分的降解。生物二段設計微生物濃度 MLSS=4～8g/L，水力負荷1.35kgCOD/d·m3，水力停留時間HRT=8h。

　　可選的，所述生化池還包括曝氣系統。

　　可選的，所述管式超濾設備膜過濾水管數量為4-6根;將管式超濾設備系統 應用于采油廢水處理中，具有以下特征：①能高效地進行固液分離，其分離效 果比傳統的沉淀池要好，且占地少，通過膜分離裝置所獲得的水質很好，可以 直接再利用;②使生物反應器能保持高濃度的微生物，膜分離裝置能阻止高分 子量的有機物和懸浮物向系統外流失，使參與反映的微生物完全保持在生物反 應器內，這對于截留世代期較長的微生物尤其有利;③膜可以阻留許多分解速 度較慢的大分子難降解物質，通過延長其停留時間而提高對它的降解效率;④ 剩余污泥產量小，污泥處理費用少;⑤易于實現自動化，操作管理方便。本設 備采用德國BERGHOF產的管式超濾設備，親水性的PVDF膜材料可高質量地 截留廢水中的油類、固體懸浮物質和細菌，保證出水達到SY/T5329-94中A1級 標準，滿足處理水回灌要求。通過膜處理系統，廢水中的石油類去除率>50%， 懸浮物去除率99%，細菌去除率達100%。

　　可選的，所述生化池采用的材料為聚丙烯;PP板具有密度小，優越的耐化 性，耐熱性及耐沖擊性能，是保證生化池長久運行的良好材料。

　　本發明的有益效果是：本發明的一種撬裝式采油廢水處理設備，具有結構 緊湊、移動方便、操作簡單、出水周期短品質好、節省基建投資等優點，以快 速去除采油廢水中的油、細菌及懸浮物為主，使出水水質達到SY/T5329-94中 A1級標準，設計產水量2.56m3/h，穩定運行后該設備處理采油廢水可達3.8m3/h， 成功運行之后產生良好的社會效益。
