申請日2013.10.25

　　公開(公告)日2014.01.15

　　IPC分類號C02F11/02; C02F9/14

　　摘要

　　本發明公開了一種廢水處理和污泥減量穩定化的裝置及其廢水處理方法，屬于污水處理的設備及方法領域。它包括淹沒式生物填料床和蚯蚓生態濾池，所述的淹沒式生物填料床通過支撐架承接在所述的蚯蚓生態濾池的上方，淹沒式生物填料床的底部設置有上層污泥集聚區，上層污泥集聚區的底部設置有一號排泥閥;所述蚯蚓生態濾池位于所述上層污泥集聚區的正下方，蚯蚓生態濾池的底部設置有下層污泥集聚區，下層污泥集聚區的底部設置有二號排泥閥。本發明提出的廢水處理和污泥減量化裝置及其廢水處理方法，構造淹沒式生物填料床和蚯蚓生態濾池兩級結構，進行污水的交替運行，在低運行成本前提下實現了廢水中有機物和營養物質的高效去除。

　　權利要求書

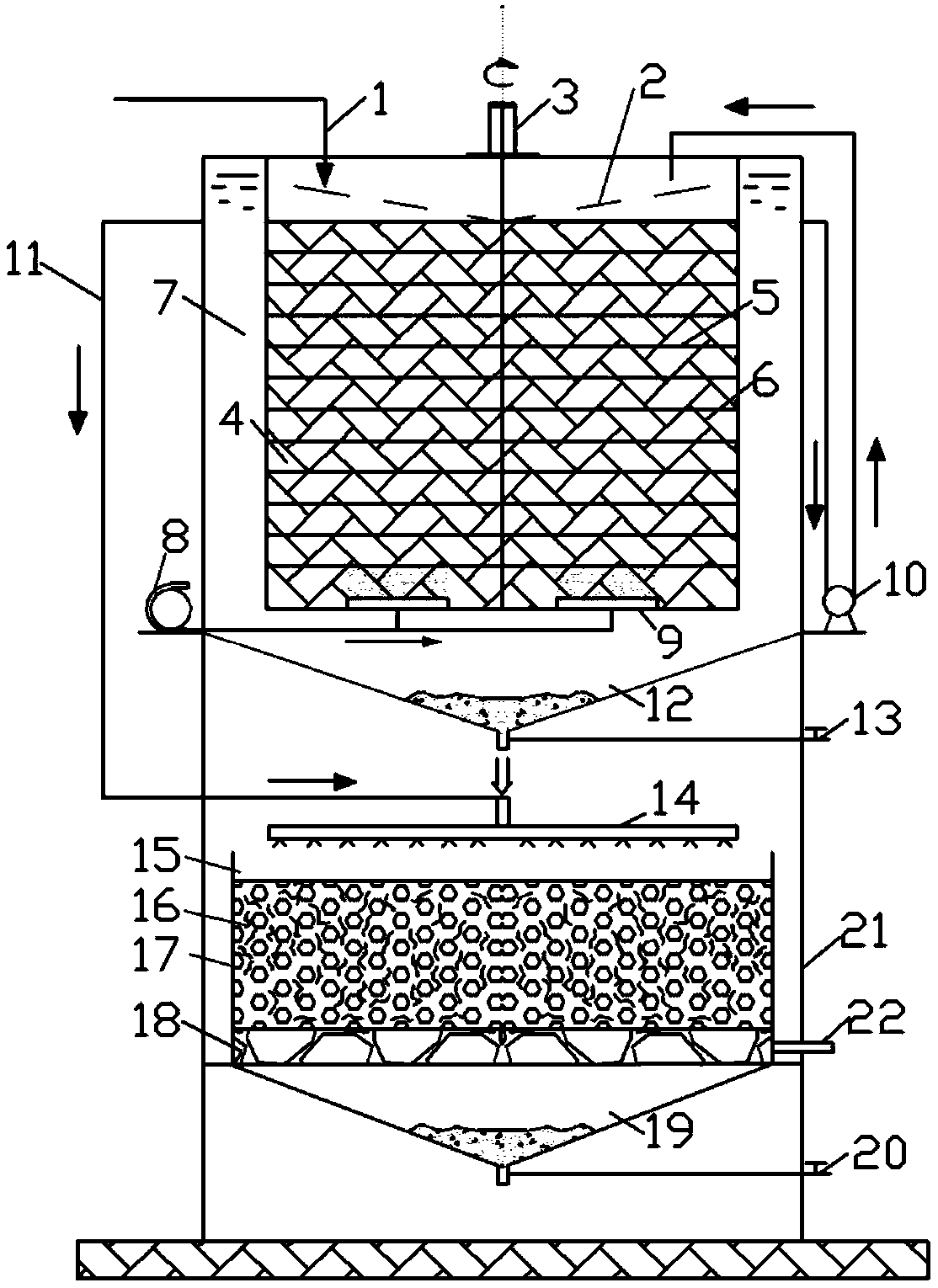

　　1.一種廢水處理和污泥減量穩定化的裝置，其特征在于，它包括淹沒式生物填料床(4) 和蚯蚓生態濾池(15)，所述的淹沒式生物填料床(4)通過支撐架(21)承接在所述的蚯蚓 生態濾池(15)的上方，淹沒式生物填料床(4)的底部設置有上層污泥集聚區(12)，上層 污泥集聚區(12)的底部設置有一號排泥閥(13);所述蚯蚓生態濾池(15)位于所述上層污 泥集聚區(12)的正下方，蚯蚓生態濾池(15)的底部設置有下層污泥集聚區(19)，下層污 泥集聚區(19)的底部設置有二號排泥閥(20);

　　所述淹沒式生物填料床(4)的上部設置有導流板(2)，淹沒式生物填料床(4)的外圍 設置有沉淀區(7)，所述沉淀區(7)與導流板(2)之間設置有回流泵(10)，沉淀區(7) 底部與所述上層污泥集聚區(12)連通;所述的淹沒式生物填料床(4)包括嵌設在淹沒式生 物填料床(4)內部起支撐作用的水平層狀支架(5)，懸掛式填料(6)懸掛于支架(5)上， 淹沒式生物填料床(4)的頂部中心設置有旋轉電機(3)，所述支架(5)可在所述旋轉電機 (3)的轉軸帶動下在水平面內轉動，支架(5)的底部設置有與鼓風機(8)相連接的曝氣擴 散器(9);所述的蚯蚓生態濾池(15)內的濾料自上而下為蚯蚓生態濾池濾料(17)和鵝卵 石(18)，蚯蚓生態濾池(15)的濾料下方為下層污泥集聚區(19);

　　它還包括連通管(11)和布水管(14)，所述的布水管(14)位于所述的上層污泥集聚區 (12)和所述的蚯蚓生態濾池(15)之間，所述的連通管(11)的上端接入所述的沉淀區(7)， 下端與布水管(14)的進水口相連。

　　2.根據權利要求1所述的一種廢水處理和污泥減量穩定化的裝置，其特征在于，該裝置 還包括進水管(1)和出水管(22)，所述的進水管(1)設置在淹沒式生物填料床(4)上端， 所述的出水管(22)設置在所述的蚯蚓生態濾池(15)的濾料底部。

　　3.一種廢水處理和污泥減量穩定化的裝置的廢水處理方法，其步驟為：

　　(1)搭建權利要求2所述的裝置，關閉一號排泥閥(13)和二號排泥閥(20)，污水通 過進水管(1)沿導流板(2)進入淹沒式生物填料床(4)內，旋轉電機(3)帶動支架(5) 轉動，同時利用鼓風機(8)通過曝氣擴散器(9)對污水充氧;

　　(2)曝氣后的污水溢流進入沉淀區(7)，經沉淀后的污水通過連通管(11)流入布水管 (14)，同時一部分沉淀區(7)污水通過回流泵(10)沿導流板(2)再次進入淹沒式生物填 料床(4)，污水進入蚯蚓生態濾池(15)進一步處理，處理后的污水通過出水管(22)排出;

　　(3)沉淀區(7)產生的污泥在上層污泥集聚區(12)匯集，開啟一號排泥閥(13)，污 泥排入蚯蚓生態濾池(15)表面，污泥經蚯蚓生態濾池(15)處理后匯集到下層污泥集聚區 (19)，最終處理后的污泥由二號排泥閥(20)排出。

　　4.根據權利要求3所述的一種廢水處理和污泥減量穩定化的裝置的廢水處理方法，其特 征在于，進水有機負荷為1～6g COD/m2·d，進水流速為0.8～6.2L/min，淹沒式生物填料床 (4)中懸掛填料的支架(5)旋轉速率為2～5圈/min，淹沒式生物填料床(4)內溶解氧濃 度范圍是4.0～5.0mg/L，回流泵(10)的污水回流量占進水量的比例為50%～100%。

　　5.根據權利要求3或4所述的一種廢水處理和污泥減量穩定化的裝置的廢水處理方法， 其特征在于，所述裝置的水力停留時間為0.5～1.5h，排泥周期為7～15天，蚯蚓添加密度： 每升填料添加10.0～15.0g蚯蚓。

　　說明書

　　一種廢水處理和污泥減量穩定化的裝置及其廢水處理方法

　　技術領域

　　本發明屬于污水處理的設備及方法領域，更具體地說，涉及一種結合淹沒式生物填料床 和蚯蚓生態濾池的廢水處理和污泥減量穩定化的裝置及其廢水處理方法。

　　背景技術

　　近年來，隨著我國經濟的飛速發展，生活小區和畜牧業養殖廠數量激增，由此產生大量 的生活和畜禽養殖廢水，給賴以生存的環境帶來了一定的負面影響，例如導致水體生態系統 多樣性的急劇下降和頻現的河湖富營養化等問題，因此急需構建適合單獨生活區或畜禽養殖 污水特點的廢水處理系統。如何高效去除其中的有機物和營養物質成為科研工作者面臨的一 項重要課題。近年來發展起來的小型污水處理工藝，按照處理方式的不同分為兩類：一種是 傳統的污水處理方式，包括A/O工藝、生物接觸氧化法等，這類工藝出水穩定、基建費用低、 占地面積小，但運行費用偏高，操作管理復雜;第二種是土地處理方法，例如人工濕地、生 物塘等，出水效果好、運行管理簡單、運行費用低，但缺點是占地面積大，基建費用相對較 高。

　　在污水處理運行過程中會產生大量的剩余污泥，污泥中存在的重金屬、病原菌以及有機 污染物，對人類的生產生活帶來危害。傳統的污泥處理處置方式有填埋、土地利用和焚燒， 上述方法簡便易行，但填埋選址或運行不當會污染地下水環境，土地利用會對周圍的土地產 生環境擾動，焚燒成本過高;文獻中報道的新技術有利用微生物、超聲波或者電離輻射處置 污泥，上述技術對污泥的減量化和無害化起到一定作用，但是運行成本過高，有些技術還處 于探索階段。

　　研制管理簡單、運行成本低，對廢水和污泥高效處理的一體化系統勢在必行。曝氣生物 濾池和蚯蚓生態濾池是近年來發展起來的污水處理工藝，與普通活性污泥法相比兩工藝具有 有機負荷高、占地面積小、投資省和不會產生污泥膨脹等優點，后一技術還可通過微生物和 蚯蚓的協同作用，在污水處理同時實現污泥的減量化和穩定化。經對現有技術的檢索發現， 已有利用曝氣生物濾池處理污水的技術如中國發明專利(公開號CN102963981A)提供了一 種一體化曝氣生物濾池深度脫氮的方法，整個裝置由進水系統、一體化曝氣生物濾池、碳源 投加系統和反沖洗系統組成，該系統對污水中的氨氮和總氮有較高的去除率;中國發明專利： 一種用于污水深度處理回用的方法(公開號CN103172216A)，采用的曝氣生物濾池的生化裝 置由進水管、反洗進水管、反洗進氣管、曝氣管、反洗排水管、出水管、布水器、承托填料、 陶瓷濾料、池體和濾板構成。對蚯蚓生物濾池的檢索發現，中國發明專利(公開號 CN102674555A)涉及一種木質填料蚯蚓生物濾池及其處理村鎮剩余污泥的方法，來自生物反 應池后的二次沉淀中的剩余污泥進入污泥調節池中稀釋后，由蠕動泵泵入錐形布水器，均勻 分布后，進入濾床反應器，經赤子愛勝蚓攝食消化和微生物分解等作用，實現剩余污泥的減 量化和穩定化處理;生活污水的微生物-蚯蚓生態濾池水處理系統(中國發明專利公開號 CN1320568A)由格柵、曝氣沉砂池、微生物-蚯蚓濾池和布水裝置組成，此裝置能在生產性 條件下長期連續工作不會發生堵塞，不會產生二次污染，剩余污泥產生量少。

　　上述兩種技術在實際應用中存在以下局限和不足：

　　1.曝氣生物濾池長時間運行后污水中的懸浮固體易堵塞濾料造成水頭損失和去除率下 降，需定期反沖洗保證正常運行，管理復雜且運行成本較高，同時污水處理過程中產生的污 泥減量化和無害化效果不明顯;

　　2.單一蚯蚓生態濾池對污水中營養物質特別是總氮去除率較低，影響出水水質;

　　3.曝氣生物濾池或蚯蚓生態濾池與其它技術的組合工藝存在運行成本偏高，有些占地面 積大，同時集成技術只針對污水或者污泥，未能對兩者都高效處理。

　　發明內容

　　1.要解決的技術問題

　　針對各種現有的生活或畜禽養殖廢水小型處理系統不能兼具運行成本低廉、污水和污泥 高效處理的問題，本發明提供了一種廢水處理和污泥減量穩定化的裝置及其廢水處理方法， 充分發揮填料和蚯蚓協同作用機制，實現了占地面積小、運行費用省、高效去除污水中有機 物和營養物質以及減少污泥危害的目的。

　　2.技術方案

　　本發明的原理：利用淹沒式生物濾池和蚯蚓生態濾池濾料上的微生物功能菌和蚯蚓的共 同作用去除污水中的有機物和營養物質，配以合適的運行工藝達到對濾料高效利用的目的; 同時借助蚯蚓行為及自身生命活動特征，提升污水處理效果的同時對污泥減量穩定化發揮重 要作用。

　　本發明的目的通過以下技術方案實現：

　　一種廢水處理和污泥減量穩定化的裝置，它包括淹沒式生物填料床和蚯蚓生態濾池，所 述的淹沒式生物填料床通過支撐架承接在所述的蚯蚓生態濾池的上方，淹沒式生物填料床的 底部設置有上層污泥集聚區，上層污泥集聚區的底部設置有一號排泥閥;所述蚯蚓生態濾池 位于所述上層污泥集聚區的正下方，蚯蚓生態濾池的底部設置有下層污泥集聚區，下層污泥 集聚區的底部設置有二號排泥閥;

　　所述淹沒式生物填料床的上部設置有導流板，淹沒式生物填料床的外圍設置有沉淀區， 所述沉淀區與導流板之間設置有回流泵，沉淀區底部與所述上層污泥集聚區連通;所述的淹 沒式生物填料床包括嵌設在淹沒式生物填料床內部起支撐作用的水平層狀支架，懸掛式填料 懸掛于支架上，淹沒式生物填料床的頂部中心設置有旋轉電機，所述支架可在所述旋轉電機 的轉軸帶動下在水平面內轉動，支架的底部設置有與鼓風機相連接的曝氣擴散器;所述的蚯 蚓生態濾池內的濾料自上而下為蚯蚓生態濾池濾料和鵝卵石，蚯蚓生態濾池的濾料下方為下 層污泥集聚區;

　　它還包括連通管和布水管，所述的布水管位于所述的上層污泥集聚區和所述的蚯蚓生態 濾池之間，所述的連通管的上端接入所述的沉淀區，下端與布水管的進水口相連。

　　優選地，該裝置還包括進水管和出水管，所述的進水管設置在淹沒式生物填料床上端， 所述的出水管設置在所述的蚯蚓生態濾池的濾料底部。

　　一種廢水處理和污泥減量穩定化的裝置的廢水處理方法，其步驟為：

　　(1)搭建所述的裝置，關閉一號排泥閥和二號排泥閥，污水通過進水管沿導流板進入淹 沒式生物填料床內，旋轉電機帶動支架轉動，同時利用鼓風機通過曝氣擴散器對污水充氧;

　　(2)曝氣后的污水溢流進入沉淀區，經沉淀后的污水通過連通管流入布水管，同時一部 分沉淀區污水通過回流泵沿導流板再次進入淹沒式生物填料床，污水進入蚯蚓生態濾池進一 步處理，處理后的污水通過出水管排出;

　　(3)沉淀區產生的污泥在上層污泥集聚區匯集，開啟一號排泥閥，污泥排入蚯蚓生態濾 池表面，污泥經蚯蚓生態濾池處理后匯集到下層污泥集聚區，最終處理后的污泥由二號排泥 閥排出。

　　優選地，進水有機負荷為1～6g COD/m2·d，進水流速為0.8～6.2L/min，淹沒式生物填 料床中懸掛填料的支架旋轉速率為2～5圈/min，淹沒式生物填料床內溶解氧濃度范圍是4.0～ 5.0mg/L，回流泵的污水回流量占進水量的比例為50%～100%。

　　優選地，所述裝置的水力停留時間為0.5～1.5h，排泥周期為7～15天，蚯蚓添加密度： 每升填料添加10.0～15.0g蚯蚓。

　　3.有益效果

　　相比于現有技術，本發明的優點在于：

　　(1)本發明提出的廢水處理和污泥減量化裝置及其廢水處理方法，構造淹沒式生物填料 床和蚯蚓生態濾池兩級結構，進行污水的交替運行，在低運行成本前提下實現了廢水中有機 物和營養物質的高效去除;

　　(2)本發明的裝置和方法利用污水回流補充了進水中的碳源，增加了污水與填料接觸反 應的時間，上述措施保證了足夠的碳源進行反硝化脫氮，使得廢水中的總氮得到更加充分的 處理;

　　(3)本發明設置了上下兩層裝置，并在上、下兩層裝置的下方分別設置了污泥集聚區， 定期排泥，使得淹沒式生物填料床產生的污泥能被下層蚯蚓生態濾池中蚯蚓利用，強化了污 泥處理能力，增強了污泥減量化和穩定化效果;

　　(4)本發明所提供的一種廢水處理和污泥減量穩定化裝置的廢水處理方法，無需設置反 沖洗設備和專門污泥處理構筑物，基建成本和運行成本低，克服了普通曝氣生物濾池長時間 運行后因水頭損失造成去除率下降的問題，尤其適合小型居住區生活污水和小規模畜禽養殖 污水處理，具有較大的市場前景和推廣應用價值。
