申請日2014.02.27

　　公開(公告)日2014.05.07

　　IPC分類號C02F1/68

　　摘要

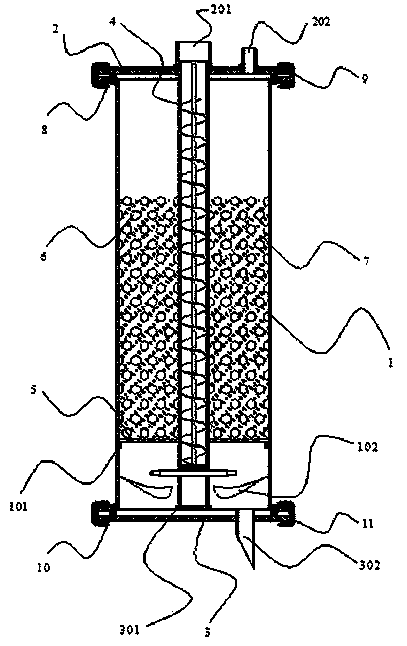

　　本發明公開一種水處理器。其特征在于該處理器主要由裝料柱體、上封蓋、下封蓋、進水分配器及網板組成;上封蓋設有進水口及出水口，下封蓋設有進水分配器定位槽和排污口;進水分配器通過進水分配器定位槽固定在下封蓋上，網板裝設于網板支架上，多孔支撐材料和功能材料填裝于網板上，上封蓋通過上密封圈由上快裝密封卡固定，下封蓋通過下密封圈由下快裝密封卡固定;所述進水分配器內的旋轉分水盤圓心通過密封焊接與管體連接，旋轉分水盤下方設有進水分配器支架，管體內壁底部設有空心架，該空心架上固定有螺旋桿，進水分配器過渡接口與管體通過螺紋連接;裝料柱體內壁底部低于旋轉分水盤處設有2-4個旋轉翅片。

　　權利要求書

　　1.一種水處理器，其特征在于該處理器主要由裝料柱體、上封蓋、下封蓋、進水分配器及網板組成;上封蓋設有進水口及出水口，下封蓋設有進水分配器定位槽和排污口;進水分配器通過進水分配器定位槽固定在下封蓋上，網板裝設于網板支架上，多孔支撐材料和功能材料填裝于網板上，上封蓋通過上密封圈由上快裝密封卡固定，下封蓋通過下密封圈由下快裝密封卡固定;所述進水分配器內的旋轉分水盤圓心處開有與管體外徑等直徑且同心的圓孔，并通過密封焊接與管體連接，旋轉分水盤下方設有進水分配器支架，管體內壁底部設有空心架，該空心架上固定有螺旋桿，進水分配器過渡接口與管體通過螺紋連接;裝料柱體內壁底部低于旋轉分水盤處設有2-4個旋轉翅片;網板中心開有與管體外徑等直徑的管孔，網板盤體上均勻開有篩孔;旋轉分水盤徑向的旋轉分水盤體上等間隔設有2-4個分水管。

　　2.根據權利要求1所述的水處理器，其特征在于所述旋轉翅片為扇葉形片體，4只，每個旋轉翅片的一端與裝料柱體的內壁焊接，另一端懸空。

　　3.根據權利要求1所述的水處理器，其特征在于網板盤體上所開的篩孔直徑為3mm;所述旋轉分水盤徑向的旋轉分水盤體上等間隔設有4個分水管，分水管的管徑為20 mm，分水管形狀為曲線形。

　　說明書

　　一種水處理器

　　技術領域

　　本發明涉及動物養殖飲用水處理技術，具體說是一種水處理器。

　　背景技術

　　畜禽養殖飲用水的水源通常直接取自于地表水或地下水。地表水主要為湖泊、水庫和河水等，地下水多為利用深井抽取地層深部的水。近年，水體污染日趨嚴重，導致水的生物效應降低。飲用水質的惡化給養殖帶來的影響使死淘率和畸變率增加、肉品質以及生長速度降低。現今，人們在規�；�養殖中已經逐漸注意到了飲用水質對養殖效率的影響，過濾、殺菌、離子交換等凈化水處理方法得到了廣泛應用，單純凈化水處理的同時又會使自然水的生物有益元素丟失，從而影響到畜禽生長和肉品質。因此，飲用水的功能化處理方法成為畜禽養殖中需要考慮的問題。

　　目前已有多種飲用水處理裝置見于報道，如中國專利201010123358.5號公開了一種飲用水活化器，其特征為活化器主體內設置底部帶有通孔并裝有活化、礦物材料的內芯。其解決的是飲用純凈水活化礦化問題，在結構上考慮的是純凈水靜態接觸礦物材料的溶解，出水量不大，且不用考慮接觸效率和流動動態阻力問題;實用新型(201020130103.7)飲用水活化裝置，同樣提出了一種飲用水處理裝置，解決靜態純凈水礦化問題。

　　發明內容

　　針對現有技術存在的問題，本發明擬解決的技術問題是，提供一種水處理器。該處理器能夠?qū)崿F(xiàn)對畜禽飲用水的活化礦化，且功能材料用量少、能源消耗低，成本下降。

　　本發明所述技術問題的技術方案是，設計一種水處理器，其特征在于該處理器主要由裝料柱體、上封蓋、下封蓋、進水分配器及網板組成;上封蓋設有進水口及出水口，下封蓋設有進水分配器定位槽和排污口;進水分配器通過進水分配器定位槽固定在下封蓋上，網板裝設于網板支架上，多孔支撐材料和功能材料填裝于網板上，上封蓋通過上密封圈由上快裝密封卡固定，下封蓋通過下密封圈由下快裝密封卡固定;所述進水分配器內的旋轉分水盤圓心處開有與管體外徑等直徑且同心的圓孔，并通過密封焊接與管體連接，旋轉分水盤下方設有進水分配器支架，管體內壁底部設有空心架，該空心架上固定有螺旋桿，進水分配器過渡接口與管體通過螺紋連接;裝料柱體內壁底部低于旋轉分水盤處設有2-4個旋轉翅片;網板中心開有與管體外徑等直徑的管孔，網板盤體上均勻開有篩孔;旋轉分水盤徑向的旋轉分水盤體上等間隔設有2-4個分水管。

　　與現有技術相比，本發明的水處理器，通過采用多孔支撐材料降低功能材料的堆積密度，既減少了功能材料的使用量，又增加了功能材料與水的接觸面積，使飲用水源得到充分的活化和礦化，并具有結構簡單，效果明顯，成本降低，適于工業化實施等特點。
