申請日2014.02.27

　　公開(公告)日2014.07.09

　　IPC分類號C02F9/12

　　摘要

　　一種具有自動供水功能的污水處理槽，包括常開電磁閥、潛水泵、全自動控制系統裝置、自動供水箱裝置，其特征在于，還具有污水處理槽裝置：其污水處理槽右邊的污水處理器中從上而下依次設置有激光孔過濾層、多功能復合濾料過濾層、磁鐵礦過濾層、高精密度PP纖維棉過濾片、方形篩板，污水處理槽左邊的蓄水池上設置有中隔板，中隔板的下部開有水循環孔，蓄水池中盛裝有被處理后的潔凈水，該密閉容器的右上部設置有進水口;所述潛水泵的出水口與自動供水箱裝置的進水口連通;它經濟適用，能為城鄉家庭及公共場所提供合格的污水處理槽。

　　權利要求書

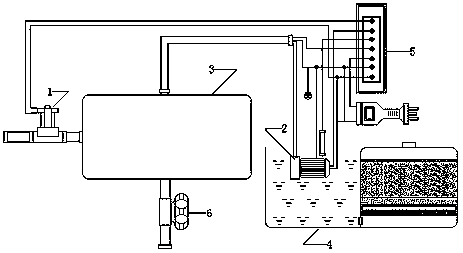

　　1.一種具有自動供水功能的污水處理槽，包括常開電磁閥、潛水泵、全自動控制系統裝置、自動供水箱裝置，其特征在于，還具有污水處理槽裝置(4)：其污水處理槽右邊的污水處理器中從上而下依次設置有激光孔過濾層(21)、多功能復合濾料過濾層(22)、磁鐵礦過濾層(23)、高精密度PP纖維棉過濾片(24)、方形篩板(25)，污水處理槽左邊的蓄水池上設置有中隔板(26)，中隔板的下部開有水循環孔(27)，蓄水池中盛裝有被處理后的潔凈水(28)，該密閉容器的右上部設置有進水口(4c);所述潛水泵(2)的出水口與自動供水箱裝置(3)的進水口連通。

　　2.根據權利要求1所述的具有自動供水功能的污水處理槽，其特征在于，所述自動供水箱裝置(3)的結構為：其密閉容器上封蓋的中心開有一圓形孔，圓形孔上設置有水位探測棒(11)，探測棒的右側設置有水位刻度(13)，水位探測棒的下端設置有水位探測頭(12)，水位探測棒的中心設置有供水軟管(14)，密閉容器的下中部設置有供水管(15)，供水管的中段設置有閥門(16)，該密閉容器的左側設置有自來水入水口(3c)，密閉容器的底部設置有出水口(3d);所述常開電磁閥(1)的出水口與自動供水箱裝置(3)的進水口連通。

　　3.根據權利要求2所述的具有自動供水功能的污水處理槽，其特征在于，所述全自動控制系統裝置(5)：該控制系統中設置有電源變壓器，電源變壓器(32)的輸出端與半波整流(33)相連，電源變壓器的另一端接至電源負極，半波整流的一端與第一濾波電介電容(34)相連，第一濾波電介電容的一端連接三端穩壓(35)，三端穩壓的一端與第二濾波電介電容(36)相連，第二濾波電介電容的一端與第一偏直電阻(37)相連，第一偏直電阻的一端分別與水位探測點連接頭(52)和第一三極管(38)的基極相連，第一三極管的發射極與第二偏直電阻(39)相連，第二偏直電阻的一端分別與廢水池水位探測頭(40)和第二三極管(41)的基極相連，第二三極管的集電極分別與第一繼電器(42)和第三偏直電阻(43)相連，第三偏直電阻的一端接至水箱水位探測頭(44)和電阻(45)及電介電容(46)，電阻的一端與第三三極管(47)的基極相連，第三三極管的集電極與第二繼電器 (48)相連，該電源變壓器的一端還分別接至電源插頭(49)、電源接地插頭(50) 、電源插頭(51)、廢水池水位探測點連接頭(53)、潛水泵連接輸出端(54)、進水常開電磁閥輸出端(55)、觸點(56)、觸點(57)、常開電磁閥(58)和潛水泵(59);所述電源火線與外接電源插座火線連接，電源零線與常開電磁閥和潛水泵公共端零線連接，并與外接電源插座零線連接，電源輸出端與常開電磁閥連接，并與潛水泵連接，直流電源的負極與探測棒連接，探測棒的輸入端與三極管的基極連接。

　　4.根據權利要求1所述的具有自動供水功能的污水處理槽，其特征在于，所述污水處理槽裝置(4)的密閉容器中的激光孔過濾層的孔徑為0.6mm，多功能復合濾料過濾層的粒度為0.8-1.2mm，磁鐵礦過濾層的粒度為2-3mm，總濾層厚度>0.26m。

　　5.根據權利要求4所述的具有自動供水功能的污水處理槽，其特征在于，所述自動供水箱裝置(3)的密閉容器由箱體和上封蓋氬弧焊連接而成;所述污水處理槽裝置(4)的密閉容器由槽體和上封蓋卡扣連接而成。

　　6.根據權利要求5所述的具有自動供水功能的污水處理槽，其特征在于，還具有一外殼，外殼上設置有電源線插口及開關;所述全自動控制系統裝置置于該外殼之中。

　　說明書

　　一種具有全自動供水功能的污水處理槽

　　技術領域

　　本實用新型涉及污水處理設備，特別是供城鄉家庭及公共場所使用的污水處理槽的制造領域。

　　背景技術

　　21世紀的熱點問題，水是人類的保貴資源，它既是一種特殊的，不可替換的資源，又是一種可重復使用，可再生的資源，水又有其經濟和社會屬性，不僅工業農業的發展要靠水，水更是城市發展，人民生活的生命線。

　　一滴水，微不足道，但是不停地滴起來，數量就很可觀了，所以，節約用水要從點滴做起，長期以來，人們普遍認為水是“取之不盡、用之不竭”的，不知愛惜而浪費揮霍，當知道我國水資源人均量并不豐富，地區分布并不均勻，再加上我國工業化的不斷推進，無論是發達國家還是貧困地區，水資源的日益污染，節水問題屢屢觸動人們脆弱的神經，并逐漸成為全球性的挑戰，使水資源更加緊缺，自來水其實也來之不易，節水要從愛惜水做起，牢固地樹立“節約水光榮，浪費水可恥”的信念，才能時時處處注意節水。節約用水的根本目的是提高城市的合理用水水平，減少新水的取用和不必要的排放，提高人民群眾生活用水的質量，切實保護我們賴以生存的水資源環境，使廣大用水戶認識理解節水工作的真正意義是一項重大的社會工程，它體現的是社會效益和單位(個人)的經濟效益。首先是宏觀節約水資源，減輕供水及污水廢水處理基礎設施的負擔，為城市的硬件載體留下可持續發展的空間。

　　公知的污水處理產品，設計構造較為簡單，技術含量低下，存在一定的缺陷，尤其是在自動供水和污水處理上還存在一定的局限和技術瓶頸，其產品主要是基于對家庭污水的一般處理，其處理后的水達到?jīng)_廁和拖地的目的而設計的，不能解決城鄉家庭以及公共場所廢水有效利用再生成為既可沖廁拖地又可洗刷衣物的目的。

　　實用新型內容

　　本實用新型的目的是提供一種具有全自動供水功能的污水處理槽，以解決城鄉家庭和公共場所廢水達到有效再生利用及節能減排的問題。本實用新型的目的由以下技術方案實現：一種具有自動供水功能的污水處理槽，包括常開電磁閥、潛水泵、全自動控制系統裝置、自動供水箱裝置，其特征在于，還具有污水處理槽裝置：其污水處理槽右邊的污水處理器中從上而下依次設置有激光孔過濾層、多功能復合濾料過濾層、磁鐵礦過濾層、高精密度PP纖維棉過濾片、方形篩板，污水處理槽左邊的蓄水池上設置有中隔板，中隔板的下部開有水循環孔，蓄水池中盛裝有被處理后的潔凈水，該密閉容器的右上部設置有進水口;所述潛水泵的出水口與自動供水箱裝置的進水口連通。

　　自動供水箱裝置：其密閉容器上封蓋的中心開有一圓形孔，圓形孔上設置有水位探測棒，探測棒的右側設置有水位刻度，水位探測棒的下端設置有水位探測頭，水位探測棒的中心設置有供水軟管，密閉容器的下中部設置有供水管，供水管的中段設置有閥門，該密閉容器的左側設置有自來水入水口，密閉容器的底部設置有出水口;常開電磁閥的出水口與自動供水箱裝置的進水口連通。

　　全自動控制系統裝置：其控制系統中設置有電源變壓器，電源變壓器的輸出端與半波整流相連，電源變壓器的另一端接至電源負極，半波整流的一端與第一濾波電介電容相連，第一濾波電介電容的一端連接三端穩壓，三端穩壓的一端與第二濾波電介電容相連，第二濾波電介電容的一端與第一偏直電阻相連，第一偏直電阻的一端分別與水位探測點連接頭和第一三極管的基極相連，第一三極管的發射極與第二偏直電阻相連，第二偏直電阻的一端分別與廢水池水位探測頭和第二三極管的基極相連，第二三極管的集電極分別與第一繼電器和第三偏直電阻相連，第三偏直電阻的一端接至水箱水位探測頭和電阻及電介電容，電阻的一端與第三三極管的基極相連，第三三極管的集電極與第二繼電器相連，該電源變壓器的一端還分別接至電源插頭、電源接地插頭、電源插頭、廢水池水位探測點連接頭、潛水泵連接輸出端、進水常開電磁閥輸出端、觸點、觸點、常開電磁閥和潛水泵;所述電源火線與外接電源插座火線連接，電源零線與常開電磁閥和潛水泵公共端零線連接，并與外接電源插座零線連接，電源輸出端與常開電磁閥連接，并與潛水泵連接，直流電源的負極與探測棒連接，探測棒的輸入端與三極管的基極連接。

　　上述設計中，本實用新型采用自動供水箱裝置和污水處理槽裝置以及全自動控制系統裝置，以針對城鄉家庭及公共場所使用自來水或廢水再生利用的不同需要。如對家庭及公共場所人員需要沖廁拖地和洗刷衣物的來說，本實用新型首先對其進行廢水洗刷和沖廁處理，如廢水不足，本實用新型將自動切換到自來水洗刷和沖廁處理。

　　與現有技術(在現有自來水洗刷及沖廁的基礎上)相比，本實用新型增加了常開電磁閥、潛水泵、自動供水箱裝置、污水處理槽裝置和全自動控制系統裝置等處理步驟。本實用新型中，全自動控制系統裝置能有效帶動所屬潛水泵和各水位探測頭以及常開電磁閥正常工作;自動供水箱裝置中的水箱水位探測頭和廢水池水位探測頭能有效控制排水水量和蓄水量，當蓄水水位上升到額定水位時，供水泵將會暫時停止工作，待水位下降后控制系統即自行啟動，恢復到額定水位，從而達到節能減排的目的;潛水泵在自動控制系統的指令下有效抽出凈化后的廢水，供自動供水箱使用;自動供水箱能有效蓄水、放水和水箱水位探測頭的置入和上下調動;污水處理槽裝置中的激光孔過濾層可有效濾除污水中的一切大顆粒菜渣、飯粒及其它雜質，避免地漏堵塞;多功能復合濾料能有效去除污水中的鐵錳離子、有害金屬、有害膠體污染物質、各種機械雜質，對酸、中、堿性水的凈化去除率高達99.5%，吸咐水中對人體健康威脅最大的氯、異味、異色、異臭物、農藥、三氯甲烷以及水中的微粒雜質、有機物、阻擋大腸桿菌、化學物質和重金屬元素等有害物質;磁鐵礦濾料可有效除鐵、除錳、除氟，并具強度高、濾速快等特點;高精密度PP纖維棉過濾片可有效再次攔截去除污水中的泥沙、鐵銹、雜質、懸浮物、各種機械雜質、使水質澄清、清除水垢，使污水變廢為寶。

　　本實用新型具有如下特點：1、能有效帶動所屬潛水泵和各水位探測頭和常開電磁閥正常工作。2、可有效控制排水水量和蓄水量，當蓄水水位上升到額定水位時，供水泵將會暫時停止工作，待水位下降后控制系統即自行啟動，恢復到額定水位，從而達到節能減排的目的。3、能有效抽出凈化后的廢水，供自動供水箱使用。4、可有效蓄水、放水和水箱水位探測頭的置入和上下調動。5、可有效濾除污水中的一切大顆粒菜渣、飯粒及其它雜質，避免地漏堵塞。6、能有效去除污水中的鐵錳離子、有害金屬、有害膠體污染物質、各種機械雜質，對酸、中、堿性水的凈化去除率高達99.5%，吸咐水中對人體健康威脅最大的氯、異味、異色、異臭物、農藥、三氯甲烷以及水中的微粒雜質、有機物、阻擋大腸桿菌、化學物質和重金屬元素等有害物質。7、可有效除鐵、除錳、除氟，并具強度高、濾速快等特點。8、能有效再次攔截去除污水中的泥沙、鐵銹、雜質、懸浮物、各種機械雜質、使水質澄清、清除水垢，使污水變廢為寶。

　　本實用新型經濟適用，凈水及自動供水能力顯著，特別適合城鄉家庭及公共場所使用。
