申請日2013.10.25

　　公開(公告)日2014.02.12

　　IPC分類號C02F1/58; C02F1/28

　　摘要

　　本發明公開了表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置，由鼓風機(1)、通水口(2)、通風管(6)、塑料膜(3)、可控溫度板(4)、布水器(5)、出水口(7)、沸石壁(8)構成;可控溫度板帶有表面活性劑成分并設有溫度感側熱敏電阻，該裝置能耗低，實現了節能目標，去除氨氮率達99.8%。

　　權利要求書

　　1.表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置，其特征在于：所述的裝置由鼓風機(1)、通水口(2)、通風管(6)、塑料膜(3)、可控溫度板(4)、布水器(5)、出水口(7)、沸石壁(8)構成;其結構構造為：通水口(2)位于整個裝置上方位于兩邊，通水口(2)直徑為0.3-0.5m;裝置中間為通風管(6)，通風管(6)直徑為0.1-0.3m;裝置整體兩側為可控溫度板(4);底盤兩側裝置為布水器(5);鼓風機(1)與出水口(7)，出水口(7)直徑為0.3-0.5m串聯并連接通風管(6)。

　　2.根據權利要求1所述的表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置，其特征在于：所述的通風管(6)直徑為0.1-0.3m，管體密度小于1g/cm3大于0.771 g/cm3，承載壓力為20-50Mpa。

　　3.根據權利要求1所述的表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置，其特征在于：所述的可控溫度板(4)帶有表面活性劑成分并設有溫度感側熱敏電阻，工作溫度范圍在40-100℃，電壓范圍在120-220V，每一層可控溫度板(4)傾斜角度為35-45°，密度為1.04-1.19ρ，厚度為0.05-0.09m，每0.3-0.5 m放置一層可控溫度板(4)，承載壓力為14.17-19.2Mpa。

　　4.根據權利要求1所述的表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置，其特征在于：所述的沸石壁(8)為波浪形狀，沸石壁(8)波浪厚度、浪高與波長比為0.2：0.5：1.2。

　　5.根據權利要求1所述的表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置，其特征在于：所述的通水口(2)的稀土廢水的水流量為110-180kg∕h。

　　說明書

　　表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置

　　技術領域

　　本發明涉及表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置，屬于污水處理領域。

　　背景技術

　　稀土生產冶煉過程中制藥排放三種廢水，主要是稀土精礦焙燒尾氣噴淋凈化產生的酸性廢水、碳酸稀土生產過程產生的銨鹽廢水和稀土分離產生的銨鹽廢水。其中，稀土行業每年產生的廢水量達2000多萬噸，氨氮含量300～5000mg/L，超出國家排放標準十幾倍至上百倍。廢水中氨氮污染物正是稀土冶煉中產生的三大廢水之一，水質指標中氨氮是引起水體富營養化和環境污染的一種重要污染物，它能使水失去自凈化能力，其進入人體而合成亞硝基化合物，誘發癌變，飲用水中氨氮含量過高時會引起胃腸障礙及地方性疾病的產生。

　　在處理稀土廢水中高濃度氨氮的電解法中，其優勢在于二次污染物的減量，易于操作，遠程控制，適應面廣等，該法能夠有效的去除氨氮及廢水中的其他污染物，但它同時也存在電耗大，成本高等缺點。為了解決這一問題，針對電解法，何緒文、劉通等在文獻中提出一種電解法去除高濃度氨氮廢水工藝的研究，該研究以鉛和釕作為基本材料，選取7~9A電流強度，NH4+與Cl-的摩爾比為1:4的Cl-濃度，隨著電解過程中增加極板數量來提高氨氮去除速率，氨氮去除效果高，降低了一定的電耗量及成本，但該研究只針對于農藥廢水等，對于稀土廢水中的高濃度氨氮去除效果仍不為理想，而且7~9A電流強度仍然導致電耗量大，必定帶來處理費用昂貴。針對稀土廢水中高濃度氨氮電解去除法，能夠同時做到電耗低、成本低、避免二次污染風險的文獻尚未見報道，在專利中也未能得到保護。

　　發明內容

　　本發明的目的在于針對已有技術方案的不足，提供了表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置，解決了現有技術中電壓高、能耗高的問題。

　　為達到上述目的，本發明采取的具體技術方案是：表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置由鼓風機(1)、通水口(2)、通風管(6)、塑料膜(3)、可控溫度板(4)、布水器(5)、出水口(7)、沸石壁(8)構成; 所述的通水口(2)位于整個裝置上方位于兩邊，通水口(2)直徑為0.3-0.5m;裝置中間為通風管(6)，通風管(6)直徑為0.1-0.3m;裝置整體兩側為可控溫度板(4);底盤兩側裝置為布水器(5);鼓風機(1)與出水口(7)，出水口(7)直徑為0.3-0.5m串聯并連接通風管(6)。

　　所述的所述的通風管(6)直徑為0.1-0.3m，管體密度小于1g/cm3大于0.771 g/cm3，承載壓力為20-50Mpa。

　　所述的可控溫度板(4)帶有表面活性劑成分并設有溫度感側熱敏電阻，工作溫度范圍在40-100℃，電壓范圍在120-220V，每一層可控溫度板(4)傾斜角度為35-45°，密度為1.04-1.19ρ，厚度為0.05-0.09m，每0.3-0.5m放置一層可控溫度板(4)，承載壓力為14.17-19.2Mpa。

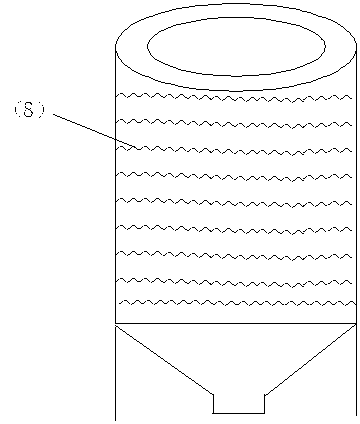

　　所述的沸石壁(8)為波浪形狀，沸石壁(8)波浪厚度、浪高與波長比為0.2：0.5：1.2。

　　所述的通水口(2)的稀土廢水的水流量為110-180kg∕h。

　　本發明的工作原理是：通水口(2)位于整個裝置上方，將稀土廢水向可控溫度板(4)注水，由于通水口(2)的稀土廢水的水流量為110-180kg∕h，在可控溫度板(4)斜角度在35-45°的情況下，使流經到可控溫度板(4)水流量的流速被緩沖，可控溫度板(4)工作環境溫度范圍在40-100℃，電壓范圍在120-220V，每一層可控溫度板(4)密度為1.04-1.19ρ，近于廢水密度，而可控溫度板(4)帶有表面活性劑，將注入下來的稀土廢水中分散稀土廢水中的氨氮量，分散出的氨氮通過借助鼓風機(1)輸送至通風管(6)，由于通風管(6)管體密度小于1g/cm3大于0.771 g/cm3，承載壓力為20-50Mpa，水的密度大于通風管(6)的密度，且承載壓力值發生變化，使凈化后的水很難通過通風管(6)，氨氮?dú)怏w則通過通風管(6)排出裝置外部，布水器(5)又底盤下部注水，當內部裝置水溢出后，沸石壁(8)由于呈波浪狀態，水流下來的流量經波浪厚度、浪高與波長比為0.2：0.5：1.2的沸石壁(8)受阻力被緩沖依著在沸石壁(8)上，并沸石壁(8)自身帶有帶有吸附性，將多余的懸浮顆粒吸附，凈化后的水最后流出出水口(7)，這樣的裝置不僅能耗低，實現了節能目標，也使得去除氨氮率達到99.8%。

　　本發明的顯著優勢在于：

　　(1)表面活性劑依附于可控制溫度板中，直接有效的可以去除稀土廢水中的氨氮，并通過外層中的沸石壁，在高效去除氨氮過程中也吸附了懸浮顆粒;

　　(2)通過表面活性劑高強度分散法處理稀土廢水中高濃度氨氮裝置，實現了節能目標，具有電壓低，能耗低的優點。
