申請日2013.10.25

　　公開(公告)日2014.02.12

　　IPC分類號C02F101/16; C02F9/04

　　摘要

　　本發明公開了一種分離回收高濃度氨氮廢水中氨的裝置，包括廢水輸送管道(1)、輸送泵(2)、脫氮塔(3)和吸收塔(4)，脫氮塔(3)通過氨溶液進口管(5)與吸收塔(4)相連，其底部設有曝氣槽(6)，中部裝有鼓風機(7)，脫氮室(8)設置在脫氮塔(3)內2/4處，并與過濾器(9)緊密相連，過濾器(9)外層為厚度7~8cm帶筋支撐板(10)，內層填充合成纖維(11)，脫氮室(8)內裝滿脫氮?jiǎng)?12)，本發明采用的脫氮?jiǎng)?12)原料易得、脫氮效率高、對設備的腐蝕性小、投加量小，本裝置一次處理可徹底去除氮，并且將氨從高濃度氨氮廢水中分離并回收，保證出水處理一次到位，方法簡單，有利于推廣應用。

　　權利要求書

　　1.一種分離回收高濃度氨氮廢水中氨的裝置，其特征在于：包括廢水輸送管道(1)、輸送泵(2)、脫氮塔(3)和吸收塔(4)，所述的脫氮塔(3)通過氨溶液進口管(5)與吸收塔(4)相連，其底部設有曝氣槽(6)，中部裝有鼓風機(7)，脫氮室(8)設置在脫氮塔(3)內1/3處，并與過濾器(9)緊密相連，脫氮室(8)內裝滿脫氮?jiǎng)?12)。

　　2.根據權利要求1所述的一種分離回收高濃度氨氮廢水中氨的裝置，其特征在于：所述的過濾器(9)外層為厚度7~8cm帶筋支撐板(10)，內層填充合成纖維(11)。

　　3.根據權利要求1所述的一種分離回收高濃度氨氮廢水中氨的裝置，其特征在于：所述的脫氮?jiǎng)?12)由質量含量為：甲醇5%—10%，異丙醇15%—20%，乙酸乙酯8%—12%，鄰苯二甲酸酯3%—6%，聚山梨酯10%—15%，脂肪酸山梨坦15%—20%，一氧化碳7%—10%、碳酸鹽15%—25%構成。

　　4.根據權利要求1所述的一種分離回收高濃度氨氮廢水中氨的裝置，其特征在于：所述的脫氮?jiǎng)?12)濃度為15~30ppm。

　　說明書

　　一種分離回收高濃度氨氮廢水中氨的裝置

　　技術領域

　　本發明屬于污水處理領域，具體涉及一種分離回收高濃度氨氮廢水中氨的裝置。

　　背景技術

　　作為常見的水體和大氣污染，氨氮污染對人類健康和生態環境都會產生極大的危害，氨氮是水體中的主要耗氧污染物，直接排入水體，容易引起水體的污染;我國氨氮廢水量大面廣，主要來自石油化工、冶金、制藥、化肥等工業廢水，以及人和動物的排泄物、生活污水、垃圾處理廠的次級出水等，僅珠江三角洲和長江三角洲的垃圾填埋場所產生的垃圾滲濾液中氨氮脫除的項目合同的總值可達15-20億。

　　據環保部資料，從水環境質量角度來看，氨氮污染負荷已經遠超水體環境容量，成為全國性的污染問題，2007年，氨氮是長江、黃河、海河和遼河的首要污染物，同時也是珠江和淮河的主要污染物，氨氮已超過化學需氧量成為影響地表水水環境質量的首要指標，初步測算，2007 年氨氮排放總量約相當于環境容量的4倍左右，國家規劃已將氨氮和COD 一樣，正式納入污染減排的約束性指標。

　　超高濃度氨氮廢水是指氨態氮含量高達10000mg / L 以上的廢水，超高濃度氨氮廢水中分離和回收氨的傳統方法有汽提(蒸氨)法和吹脫法，但是去除效率卻較低，一般只有80%左右，用上超聲波、超重力等新技術和多級吹脫，去除率也不過85%左右，總還有15%左右的氨氮去不掉，另外目前國內外常用的生物法、物理法、化學法、傳統膜法等處理技術存在諸多問題，尋求經濟高效的分離回收高濃度氨氮廢水中氨的裝置已成為工業設計和環境保護中一個不可忽視的課題。

　　發明內容

　　本發明針對現有技術中存在的分離和回收氨處理效果不佳的問題，提供一種分離回收高濃度氨氮廢水中氨的裝置，從而達到分離回收高濃度氨氮廢水中氨的目的;本發明具有處理效果好、運行穩定、操作簡單、使用壽命長等特點。

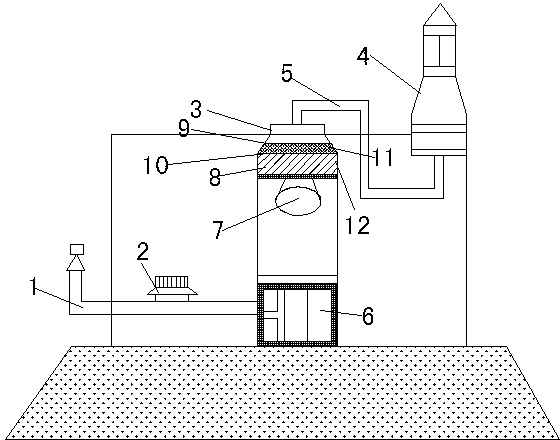

　　為達到上述目的，本發明所采用的技術方案是：一種分離回收高濃度氨氮廢水中氨的裝置，包括廢水輸送管道(1)、輸送泵(2)、脫氮塔(3)和吸收塔(4)，所述的脫氮塔(3)通過氨溶液進口管(5)與吸收塔(4)相連，其底部設有曝氣槽(6)，中部裝有鼓風機(7)，脫氮室(8)設置在脫氮塔(3)內1/3處，并與過濾器(9)緊密相連，脫氮室(8)內裝滿脫氮?jiǎng)?12)。

　　所述的過濾器(9)外層為厚度7~8cm帶筋支撐板(10)，內層填充合成纖維(11)。

　　所述的脫氮?jiǎng)?12)由質量含量為：甲醇5%—10%，異丙醇15%—20%，乙酸乙酯8%—12%，鄰苯二甲酸酯3%—6%，聚山梨酯10%—15%，脂肪酸山梨坦15%—20%，一氧化碳7%—10%、碳酸鹽15%—25%構成。

　　所述的脫氮?jiǎng)?12)濃度為15~30ppm。

　　本發明的使用方法是：首先將高濃度氨氮廢水通過廢水輸送管道(1)，在輸送泵(2)的作用下泵入脫氮塔(3)內的曝氣槽(6)中，在鼓風機(7)的作用下曝氣處理1~2.5h，將氨氮廢水的pH值調節在8.0~10.0;氨氮廢水與脫氮室(8)內濃度為15~30ppm脫氮?jiǎng)?12)反應，廢水中的氮被徹底去除;然后除去氮的廢水經過過濾器(9)進行過濾處理，除去廢水中的雜質，分離出來的氨自氨溶液進口管(5)進入吸收塔(4)即可。

　　本發明的工作原理是：高濃度氨氮廢水在輸送泵(2)的作用下，由廢水輸送管道(1)進入脫氮塔(3)內的曝氣槽(6)中，利用鼓風機(7)，使氨氮廢水曝氣處理1~2.5h，氨氮廢水與濃度為15~30ppm脫氮?jiǎng)?12)反應，使廢水中的氮被徹底去除，過濾器(9)內層的合成纖維(11)將流經的除氮廢水中的雜質進行過濾處理，使氨分離出來，并且從氨溶液進口管(5)進入吸收塔(4)進行存儲，經本發明裝置分離回收高濃度氨氮廢水中氨有效率可達97%以上。

　　本發明的有益效果在于：本發明通過除去高濃度氨氮廢水中的氮，來實現分離回收高濃度氨氮廢水中氨的目的，此裝置能夠徹底將氨從氨氮廢水中分離并回收，保證出水處理一次到位，能耗低;采用的脫氮?jiǎng)?12)原料易得、脫氮效率高、對設備的腐蝕性小，經本發明裝置分離回收高濃度氨氮廢水中氨有效率可達97%以上。
