申請日2013.10.25

　　公開(公告)日2014.02.12

　　IPC分類號C02F9/12; C02F7/00; C02F1/70; C02F1/72; C02F1/48

　　摘要

　　本發明公開了冶金廢水中高濃度氨氮處理裝置，包括殼體(1)、進水口(2)、出水口(3)，進水口(2)和出水口(3)設置在殼體(1)兩側，殼體(1)內部設置有曝氣器(4)，曝氣器(4)的上方裝有交錯放置的折流擋板(5)，折流擋板(5)與出水口(3)之間設有不銹鋼絲網填料(6)，不銹鋼絲網填料(6)下部設有電磁激發器(7)，電磁激發器(7)一側裝有與殼體(1)外側加藥箱(8)相連的噴淋器(9)，加藥箱(8)與殼體(1)之間設有計量泵(10)，計量泵(10)一側還裝有與殼體(1)內部相連的pH計(11)。本裝置結構簡單，處理效果好，成本低，沒有二次污染，氨氮去除率達99.99%以上，值得廣泛推廣。

　　權利要求書

　　1.冶金廢水中高濃度氨氮處理裝置，其特征在于：包括殼體(1)、進水口(2)、出水口(3)，進水口(2)和出水口(3)設置在殼體(1)兩側，殼體(1)內部設置有曝氣器(4)，曝氣器(4)的上方裝有交錯放置的折流擋板(5)，折流擋板(5)與出水口(3)之間設有不銹鋼絲網填料(6)，不銹鋼絲網填料(6)下部設有電磁激發器(7)，電磁激發器(7)一側裝有與殼體(1)外側加藥箱(8)相連的噴淋器(9)，加藥箱(8)與殼體(1)之間設有計量泵(10)，計量泵(10)一側還裝有與殼體(1)內部相連的pH計(11)。

　　2.根據權利要求1所述的冶金廢水中高濃度氨氮處理裝置，其特征在于：所述的進水口(2)與噴淋器(9)之間還裝有布水器(12)和循環噴淋裝置(13)。

　　3.根據權利要求1所述的冶金廢水中高濃度氨氮處理裝置，其特征在于：所述的電磁激發器(7)包括電磁發射器(14)和電磁接收器(15)，兩者相距3-6cm，之間通過導線(16)和電源(17)連接。

　　說明書

　　冶金廢水中高濃度氨氮處理裝置

　　技術領域

　　本發明涉及冶金廢水中高濃度氨氮處理裝置，屬于污水處理領域。

　　背景技術

　　冶金工業是人類歷史上最古老的工業之一，18世紀產業革命后，鋼鐵工業迅速發展，造成嚴重的污染，進入20世紀以來，全球經濟和工業的發展是冶金生產規模迅速增長，廢水中高濃度的氨氮含量也不斷增多，據調查，某冶金廠洗滌過濾工藝排出的廢水NH4+含量超過10000mg/L，水體中的氨氮會造成湖泊和河流的富營養化，減少溶解氧的濃度，并對水體中的水生物產生毒性，同時氨氮也會腐蝕、堵塞管道和用水設備。

　　現有氨氮水處理技術大約有：物化法，生化聯合法，新型生物脫氮法，膜處理法等等。雖然處理高濃度氨氮的處理方法有多種，但目前還沒有一種能夠兼顧流程簡單、投資少、技術成熟、控制方便以及無二次污染、運行費用低的實際應用方法。

　　發明內容

　　為了解決現有技術中存在的去除效率低、成本高、容易產生環境污染的問題，本發明在于提供的冶金廢水中高濃度氨氮處理裝置，具有結構簡單、處理效果好、運行費用低自動化程度高等優點，氨氮去除率達99.99%以上。

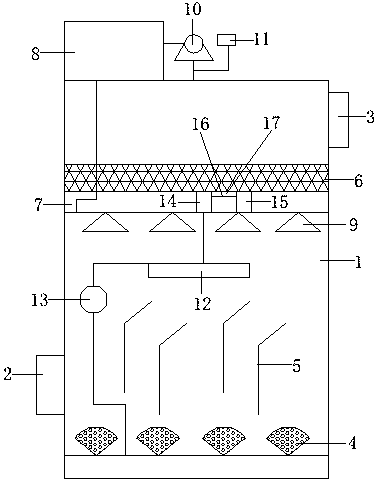

　　為了實現上述目的，本發明采取的具體技術方案是：冶金廢水中高濃度氨氮處理裝置，包括殼體(1)、進水口(2)、出水口(3)，進水口(2)和出水口(3)設置在殼體(1)兩側，殼體(1)內部設置有曝氣器(4)，曝氣器(4)的上方裝有交錯放置的折流擋板(5)，折流擋板(5)與出水口(3)之間設有不銹鋼絲網填料(6)，不銹鋼絲網填料(6)下部設有電磁激發器(7)，電磁激發器(7)一側裝有與殼體(1)外側加藥箱(8)相連的噴淋器(9)，加藥箱(8)與殼體(1)之間設有計量泵(10)，計量泵(10)一側還裝有與殼體(1)內部相連的pH計(11)。

　　所述的進水口(2)與噴淋器(9)之間還裝有布水器(12)和循環噴淋裝置(13)。

　　所述的電磁激發器(7)包括電磁發射器(14)和電磁接收器(15)，兩者相距3-6cm，之間通過導線(16)和電源(17)連接。

　　本發明冶金廢水中高濃度氨氮處理裝置的應用方法為：廢水通過進水口(2)進入到殼體(1)內部，經曝氣器(4)曝氣的同時，廢水經循環噴淋裝置(13)送至噴淋器(9)進行噴淋，再利用布水器(12)均勻布水，絮凝物被折流擋板(5)攔截，電磁激發器(7)通過激發電磁產生電場，從而產生強氧化劑，進一步凈化液體，pH計(11)隨時監測殼體(1)內廢水的酸堿度，控制加藥箱(8)通過計量泵(10)向殼體(1)內部添加經過堿浸、酸洗以及金屬催化后的活性炭溶液，該溶液可以再電場的作用下電離汽化，可以將氨氮還原為氮氣，最后，液體經不銹鋼絲網填料(6)過濾后從出水口(3)排出即可。

　　本發明的有益效果是：本裝置結構簡單，處理效果好，成本低，沒有二次污染，氨氮去除率達99.99%以上，值得廣泛推廣。
