申請日2014.02.27
公開(公告)日2014.06.18
IPC分類號B01D24/16
摘要
污水過濾器，過濾罐內部設有硅藻土室，內填有硅藻土顆粒，硅藻土室的進水端面和出水端面固裝有微孔濾網，硅藻土室出水端的一側是凈水室，凈水室與凈水管連通，硅藻土室進水端的一側是污水室，污水室與污水管連通，污水管上設有閥門和水泵，污水室的底部設有帶閥門的排污管，所述的微孔濾網是不銹鋼濾網或無毒的塑料濾網，硅藻土在微孔濾網上形成過濾“膜”層，污水中的大顆粒雜質被微孔濾網阻擋，污水中的細小雜質、油污、化學物質被硅藻土“膜”層阻隔，在水泵的加壓下，污水過濾效果好，使用壽命長，硅藻土價格低廉，反洗后的硅藻土可重復利用，能使污水處理成本大幅降低。
權利要求書
1.污水過濾器，包括過濾罐，其特征在于：過濾罐內部設有硅藻土室，硅 藻土室內填充有100～1200目的硅藻土顆粒，硅藻土室的進水端面和出水端面 固裝有微孔濾網，硅藻土室通過加料管與設在過濾罐外部的水箱連通，加料管 上設有閥門和水泵，硅藻土室設有排料管，在過濾罐外部的排料管上設有閥門， 硅藻土室出水端的一側是凈水室，凈水室與凈水管連通，凈水管上設有閥門， 凈水室通過水管與水箱連通，該水管上設有閥門，凈水室通過氣管與氣泵連接， 硅藻土室進水端的一側是污水室，污水室與污水管連通，污水管上設有閥門和 水泵，污水室的底部設有帶閥門的排污管，所述的水箱上設有儲料罐，儲料罐 通過料管與水箱連通，該料管上設有閥門。
2.根據權利要求1所述的污水過濾器，其特征在于：所述的微孔濾網是不 銹鋼濾網或無毒的塑料濾網，塑料濾網內裝有不銹鋼支架。
說明書
污水過濾器
技術領域
本發明提供一種污水過濾器，屬污水處理設備領域。
背景技術
目前，污水處理多采用沉淀池、用帆布纖維布做過濾網和化學藥品處理等方 法，過濾池的占地面積大，過濾污水速度慢，一些懸浮在水中的絮狀物無法濾 除，過濾效果差;采用帆布纖維布過濾污水，帆布纖維布耐腐蝕性能差，使用 壽命短;采用化學藥品處理污水，處理成本高，殘?jiān)枰厥馓幚�，污染環境， 不環保。
發明內容
本發明的目的是提供一種污水過濾器，本過濾器過濾污水速度快，效果好， 使用環保、壽命長，且成本低。

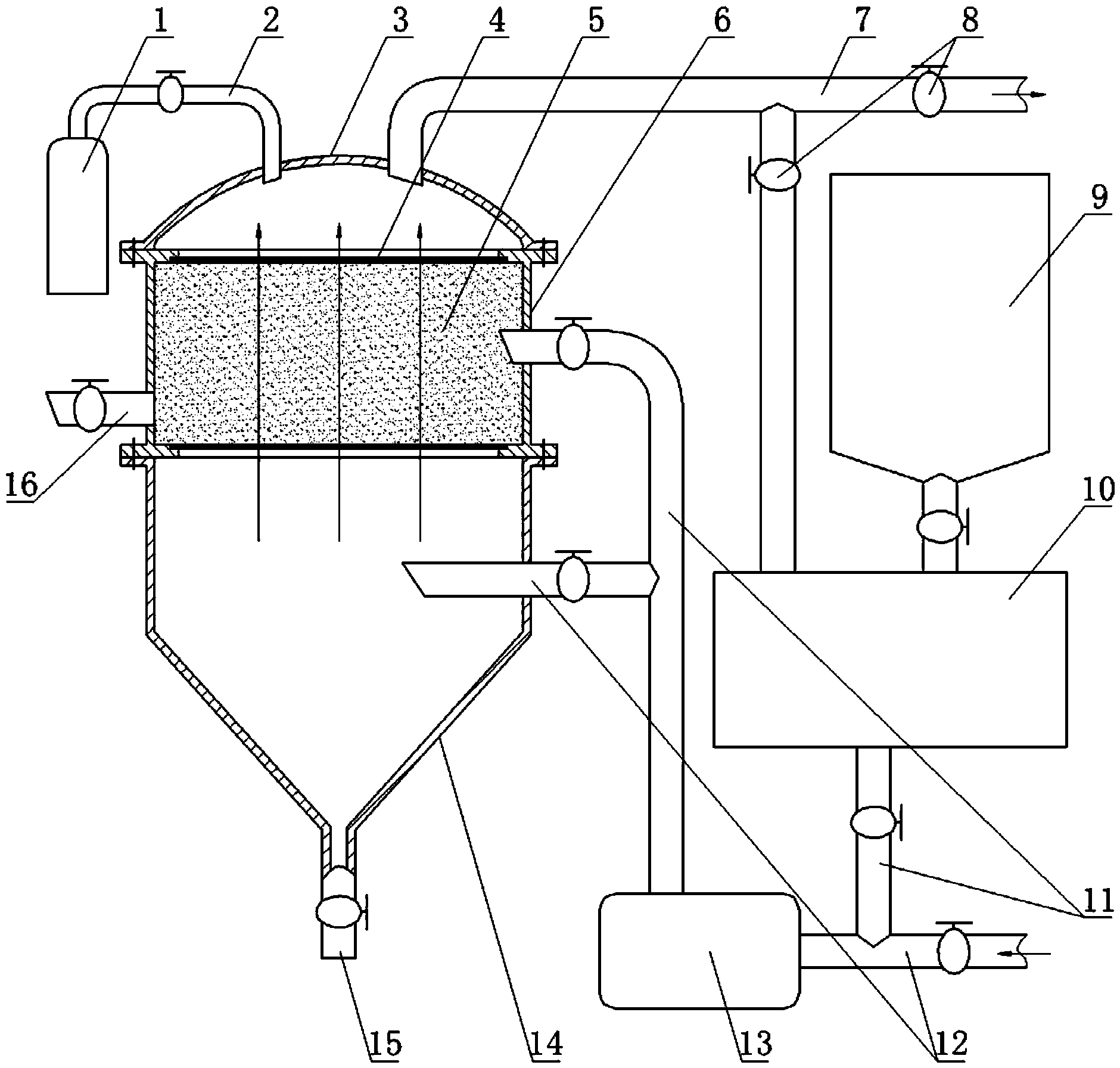

本發明的技術方案是：污水過濾器，包括過濾罐，其特征在于：過濾罐內部 設有硅藻土室，硅藻土室內填充有100～1200目的硅藻土顆粒，硅藻土室的進 水端面和出水端面固裝有微孔濾網，硅藻土室通過加料管與設在過濾罐外部的 水箱連通，加料管上設有閥門和水泵，硅藻土室設有排料管，在過濾罐外部的 排料管上設有閥門，硅藻土室出水端的一側是凈水室，凈水室與凈水管連通， 凈水管上設有閥門，凈水室通過水管與水箱連通，該水管上設有閥門，凈水室 通過氣管與氣泵連接，硅藻土室進水端的一側是污水室，污水室與污水管連通， 污水管上設有閥門和水泵，污水室的底部設有帶閥門的排污管，所述的水箱上 設有儲料罐，儲料罐通過料管與水箱連通，該料管上設有閥門。所述的微孔濾 網是不銹鋼濾網或無毒的塑料濾網，塑料濾網內裝有不銹鋼支架。
硅藻土通常呈淺黃色或淺灰色，質軟，多孔而輕，工業上常用來作為保溫材 料、填料、研磨材料、脫色劑及催化劑載體等。硅藻土的PH值為中性、無毒， 吸附性能強，顯微鏡下可觀察到硅藻土的多孔性構造，這種微孔結構使具有吸 污濾污的特性，以往也用硅藻土進行過污水處理，但由于沒有配套、成套的過 濾設備，只是將硅藻土直接倒入濾槽中，形成過濾層，靠水自身的重力或流動 性滲透出濾層，獲得高質量的凈水，但這種過濾的方法速度較慢，不能滿足生 活、生產需要，并且硅藻土內混入大量雜質，使硅藻土的過濾壽命短，且無法 回收再利用，同時一部分流失的硅藻土也造成了浪費。
本發明的技術關鍵是在過濾罐內部的硅藻土室兩端設有微孔的濾網，硅藻土 經過數次內循環后，較大顆粒的硅藻土堵塞了濾網上的微孔，使微孔進一步縮 小，中等顆粒的硅藻土隨內循環逐漸堵塞大顆粒硅藻土與濾網微孔間的縫隙， 隨后剩余的極細小微孔由更小顆粒的硅藻土阻塞，經過數次內循環后，靠近凈 水室一側的硅藻土顆粒較大，靠近污水室一側的硅藻土顆粒較小，靠硅藻土優 良的吸附性即形成大顆粒、中顆粒、小顆粒的濾層，當硅藻土中最細小顆粒的 硅藻土吸附在污水室一側的微孔濾網上形成過濾“膜”層后，關閉內循環，打 開外循環，污水由污水管進入污水室，污水中大顆粒的雜質被濾網過濾，不會 與硅藻土室內的硅藻土混雜，穿過微孔濾網的細小雜質、油污、化學物質等被 靠近污水室一側表層的細小硅藻土阻隔吸附，在水泵的加壓下，可持續不斷的 對污水進行快速過濾;
當出水流量小于預算值時，說明靠近污水室一側的細小硅藻土上的微孔和相 鄰硅藻土顆粒的間隙已被雜質添滿，此時關閉內、外循環的所有閥門，打開氣 泵，向凈水室內加壓，當過氣壓力達到規定數值時，迅速打開污水室底部的排 污管，進行反洗，攜帶有雜質表層的細小硅藻土和污水室內的雜質在高壓下隨 過濾罐中的存水迅速?gòu)呐盼酃苤信懦�，而硅藻土室�?nèi)的絕大部分硅藻土則在微 孔濾網的阻隔下留在了硅藻土室內，當反洗完成后，關閉排污閥和氣泵，打開 內循環，使硅藻土重新微孔濾網上形成過濾“膜”層，再關閉內循環，打開外 循環，便可繼續進行污水處理，當多次反洗后，硅藻土室內高目數的硅藻土部 分流失，可在內循環時通過儲料罐向水箱內添加一定量的高目數硅藻土向硅藻 土室內進行補充，當全部硅藻土實效時，可通過排料管將硅藻土室內的硅藻土 全部用水沖洗排出，由儲料罐經加料管填充新土。
本發明的優點是：使硅藻土在微孔濾網上形成過濾“膜”層，污水中的大顆 粒雜質被微孔濾網阻擋，污水中的細小雜質、油污、化學物質被硅藻土“膜” 層阻隔，在水泵的加壓下，污水過濾效果好，使用壽命長，硅藻土價格低廉， 反洗后的硅藻土可重復利用，能使污水處理成本大幅降低。
