申請日2014.02.27

　　公開(公告)日2014.07.30

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種環境保護用污水處理裝置，包括進水錐形管、污水處理箱，所述進水錐形管垂直設置在污水處理箱的上方;所述進水錐形管的內壁上設置粗格柵，在粗格柵的正下方設置有細格柵;在細格柵的下方設置有沉淀網，所述沉淀網的一端連接有出污口，在沉淀網的下方設置有過濾槽，所述過濾槽的下方設置有集水器，所述集水器的外壁均勻設有一層過濾網;所述集水器的底部與污水處理箱的底部形成一空腔，在空腔內安裝有多個生物降解膜;在污水處理箱的底端設置有出水管，所述污水處理箱的側壁上安裝有進料管。本實用新型結構簡單、造價低、處理效果好，能夠有效地去除污水中的大的雜質和微小的雜質，協調污水處理箱處理效率，提高工作效率。

　　權利要求書

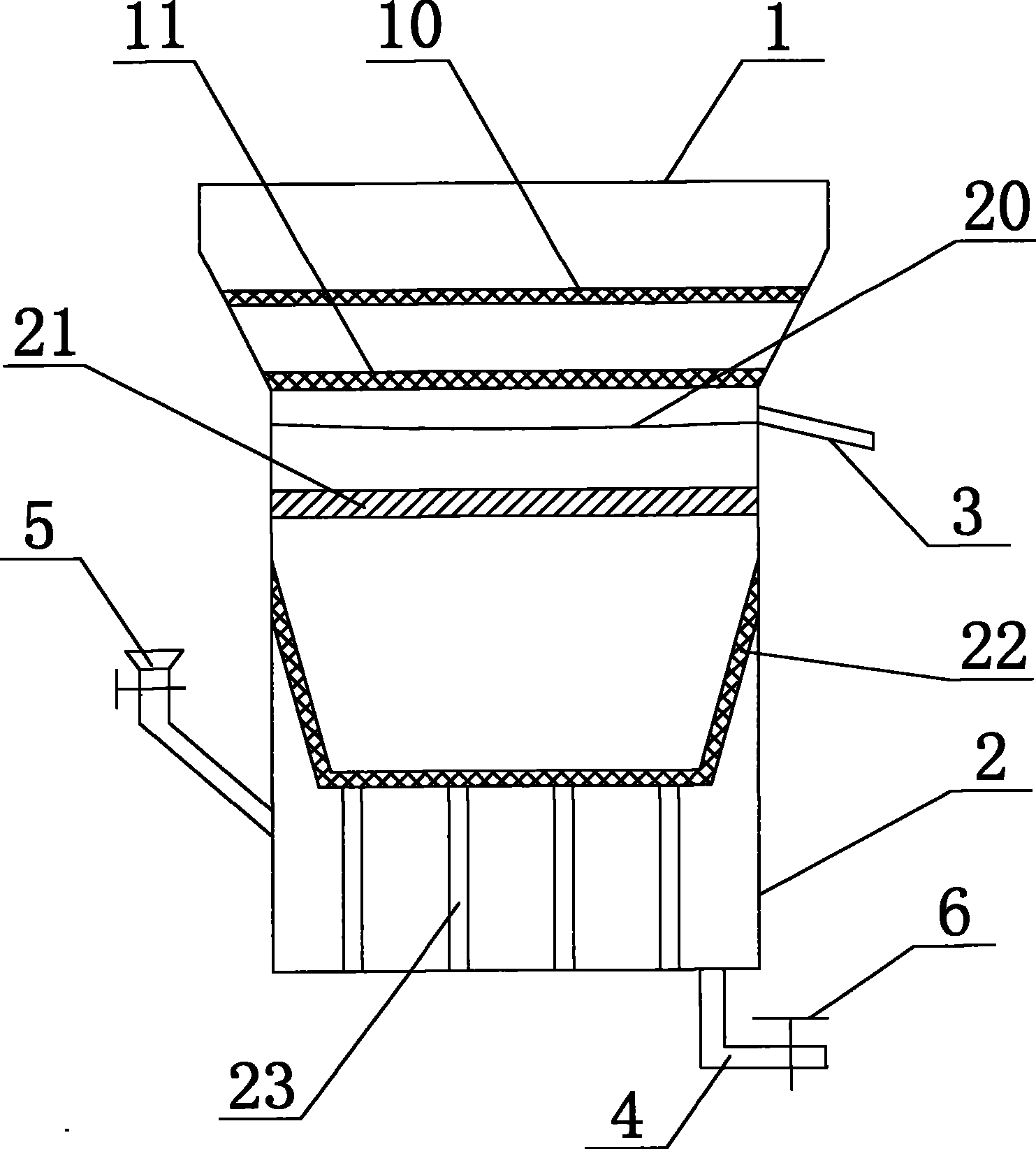

　　1.一種環境保護用污水處理裝置，其特征在于：包括進水錐形管(1)、 污水處理箱(2)，所述進水錐形管(1)垂直設置在污水處理箱(2)的上 方;所述進水錐形管(1)的內壁上設置粗格柵(10)，在粗格柵(10)的 正下方設置有細格柵(11);在細格柵(11)的下方設置有沉淀網(20)， 所述沉淀網(20)的一端連接有出污口(3)，在沉淀網(20)的下方設置 有過濾槽(21)，所述過濾槽(21)的下方設置有集水器(22)，所述集水 器(22)的外壁均勻設有一層過濾網;所述集水器(22)的底部與污水處 理箱(2)的底部形成一空腔，在空腔內安裝有多個生物降解膜(23);在 污水處理箱(2)的底端設置有出水管(4)，所述污水處理箱(2)的側壁 上安裝有進料管(5)。

　　2.根據權利要求1所述的一種環境保護用污水處理裝置，其特征在于： 所述細格柵(11)安裝在進水錐形管(1)與污水處理箱(2)的交界處。

　　3.根據權利要求1所述的一種環境保護用污水處理裝置，其特征在于： 所述出水管(4)與進料管(5)上均設有手動調節閥(6)。

　　4.根據權利要求2所述的一種環境保護用污水處理裝置，其特征在于： 所述進水錐形管(1)的開口向外設置。

　　說明書

　　一種環境保護用污水處理裝置

　　技術領域

　　本實用新型涉及環保技術領域，尤其涉及一種環境保護用污水處理裝置。

　　背景技術

　　水資源是人類生產生活的最關鍵資源，可是如今，生態環境遭到嚴重 破壞，水體污染嚴重，水資源的保護和水污染的治理成為現代社會最關注 的問題。我國是一個干旱缺水嚴重的國家，淡水資源總量為28000億立方 米，占全球水資源的6%，僅次于巴西、俄羅斯和加拿大，居世界第四位， 但人均只有2200立方米，僅為世界平均水平的1/4、美國的1/5，是全球 13個人均水資源最貧乏的國家之一。

　　工業生產中，經常會產生一些廢水，這些廢水中不僅含有大的顆粒， 還含有各種微小的粒子，如果這些廢水不經處理直接排放，必然會給環境 造成嚴重的影響和危害，因此需要在廢水排放之前對其進行處理，設計一 種專門處理廢水的裝置。但是現有的用于污水處理的裝置結構復雜，體積 過于龐大，制造費用高。

　　實用新型內容

　　本實用新型為了克服現有技術中的不足，提供了一種環境保護用污水 處理裝置。

　　本實用新型是通過以下技術方案實現：

　　一種環境保護用污水處理裝置，包括進水錐形管、污水處理箱，所述 進水錐形管垂直設置在污水處理箱的上方;所述進水錐形管的內壁上設置 粗格柵，在粗格柵的正下方設置有細格柵;在細格柵的下方設置有沉淀網， 所述沉淀網的一端連接有出污口，在沉淀網的下方設置有過濾槽，所述過 濾槽的下方設置有集水器，所述集水器的外壁均勻設有一層過濾網;所述 集水器的底部與污水處理箱的底部形成一空腔，在空腔內安裝有多個生物 降解膜;在污水處理箱的底端設置有出水管，所述污水處理箱的側壁上安 裝有進料管。

　　作為本實用新型的優選技術方案，所述細格柵安裝在進水錐形管與污 水處理箱的交界處。

　　作為本實用新型的優選技術方案，所述出水管與進料管上均設有手動 調節閥。

　　作為本實用新型的優選技術方案，所述進水錐形管的開口向外設置。

　　與現有的技術相比，本實用新型的有益效果是：本實用新型結構簡單、 造價低、處理效果好，能夠有效地去除污水中的大的雜質和微小的雜質， 協調污水處理箱處理效率，提高工作效率。
