申請日2013.10.25
公開(公告)日2014.07.09
IPC分類號C02F1/44; C02F9/04
摘要
本實用新型公開了一種垃圾填埋場滲濾液膜處理濃縮液的處理系統，包括：濃縮液收集槽，用于收集儲存滲濾液膜處理濃縮液;用于向滲濾液膜處理濃縮液中添加堿液的加堿裝置;用于對與堿反應后的滲濾液膜處理濃縮液進行微濾的管式微濾膜裝置;用于對微濾截留液進行脫水的板框壓濾機，該板框壓濾機的出水口與濃縮液收集槽的進水口相連通;用于對微濾透過液進行反滲透濃縮處理的碟管式反滲透膜裝置;用于對反滲透濃縮液進行干燥固化的干燥裝置。本實用新型垃圾填埋場滲濾液膜處理濃縮液的處理系統，結構簡單，易于控制且對膜處理濃縮液的處理效果好。
權利要求書
1.一種垃圾填埋場滲濾液膜處理濃縮液的處理系統，其特征在于，
包括：
濃縮液收集槽，用于收集儲存滲濾液膜處理濃縮液;
反應箱，供堿液與滲濾液膜處理濃縮液進行反應;
管式微濾膜裝置，用于對反應箱內的反應液進行微濾;
板框壓濾機，用于對微濾截留液進行脫水，該板框壓濾機的出水口與濃縮液收集槽的進水口相連通;
碟管式反滲透膜裝置，用于對微濾透過液進行反滲透濃縮處理;
干燥裝置，用于對反滲透濃縮液進行干燥固化;
所述的濃縮液收集槽、反應箱、管式微濾膜裝置、碟管式反滲透膜裝置和干燥裝置通過管路依次連接;所述的管式微濾膜裝置還通過管路連接有板框壓濾機。
2.如權利要求1所述的處理系統，其特征在于，還包括用于向所述反應箱內加堿的加堿裝置。
3.如權利要求1所述的處理系統，其特征在于，還包括用于向所述微濾透過液中加酸的加酸裝置。
4.如權利要求1所述的處理系統，其特征在于，所述反應箱內帶有攪拌裝置。
5.如權利要求1所述的處理系統，其特征在于，所述的管式微濾膜裝置包括：
濃縮箱，該濃縮箱與所述的反應箱相連，所述的濃縮箱還通過管路與所述的板框壓濾機相連;
進水口與所述濃縮箱的出水口相連的管式微濾膜，該管式微濾膜帶有截留液出口和透過液出口，所述截留液出口還通過管路與所述的濃縮箱相連;
與所述透過液出口相連的微濾產水箱，所述微濾產水箱通過管路與所述的碟管式反滲透膜裝置相連。
6.如權利要求5所述的處理系統，其特征在于，所述管式微濾膜和微濾產水箱之間的管路設有反洗柱。
7.如權利要求1所述的處理系統，其特征在于，所述的碟管式反滲透膜裝置包括：
與所述管式微濾膜裝置相連用于對微濾透過液進行過濾的芯式過濾器;
用于對經芯式過濾器過濾的微濾透過液進行反滲透濃縮的碟管式反滲透膜，該碟管式反滲透膜帶有濃縮液排出口和透過液排出口;
與所述濃縮液排出口相連的濃水收集箱，該濃水收集箱通過管路與所述的干燥裝置相連。
8.如權利要求7所述的處理系統，其特征在于，所述的碟管式反滲透膜為盤式膜。
說明書
一種垃圾填埋場滲濾液膜處理濃縮液的處理系統
技術領域
本實用新型屬于污水處理技術領域，尤其涉及一種垃圾填埋場滲濾液 膜處理濃縮液的處理系統。
背景技術
目前衛生填埋是我國處理城市生活垃圾的主要方式，填埋過程中由于 厭氧發酵、有機物分解、雨水沖淋、地下水浸泡等產生多種代謝物質和水 分，形成垃圾滲濾液。這是一種水質變化大、成分復雜、有機物濃度高、 氨氮含量高、含鹽量高、腐殖質濃度高的廢水，處理難度非常大。垃圾滲 濾液的處理方式主要有回灌法、物化法、生化法等。隨著國家環保要求的 提高，目前國內已建成的采用常規處理工藝的滲濾液處理設施，其處理后 出水都不能滿足《GB16889-2008生活垃圾填埋場污染控制標準》的要求。
隨著生物技術和膜處理技術的進步，生化法+膜法組合工藝處理滲濾 液技術迅速發展，逐漸成為滲濾液處理的主流技術。生化出水的難降解有 機污染物大部分可以被納濾單元截留，納濾出水在經過反滲透處理，幾乎 可以保證所有污染指標均可達到排放標準。但是由于納濾膜/反滲透膜的工 作特性，膜法工藝只是實現了污染物的截留，膜處理過程中不可避免的產 生了大量的膜濃縮液，這一部分濃縮液具有更高的鹽度和高濃度難降解有 機物。對于這一部分濃縮液來說，已有的膜濃縮液處理技術大多存在處理 成本高、能耗過高、處理效果不穩定等問題，目前并無成熟可靠的處理技 術應用，是膜分離處理過程中的最大難題。
公開號為CN201809251U的中國專利文獻公開了一種垃圾滲濾液的 處理裝置，包括：殼體、濃縮液進液管、液位計、生物接觸氧化反應池、 閥門、空氣泵、液體流量計、抽吸泵、循環回收管、膜生物反應器，所述 生物接觸氧化反應池中依次存儲有對濃縮液進行預處理的高錳酸鉀、后續 協同氧化有機物的催化劑，所述循環回收管中存儲有混凝劑和絮凝劑。該 裝置主要采用混凝沉淀對膜過濾濃縮液(即膜處理濃縮液)進行處理，在 處理過程中，每次均需使用大量的混凝劑和沉淀劑，成本高，操作繁瑣且 藥劑的投放量不易控制，因此，很容易造成出水水質不穩定，因此，有必 要提供一種簡單，處理效果更好的處理系統。
實用新型內容
本實用新型提供了一種垃圾填埋場滲濾液膜處理濃縮液的處理系統， 結構簡單，易于控制且對膜處理濃縮液的處理效果好。

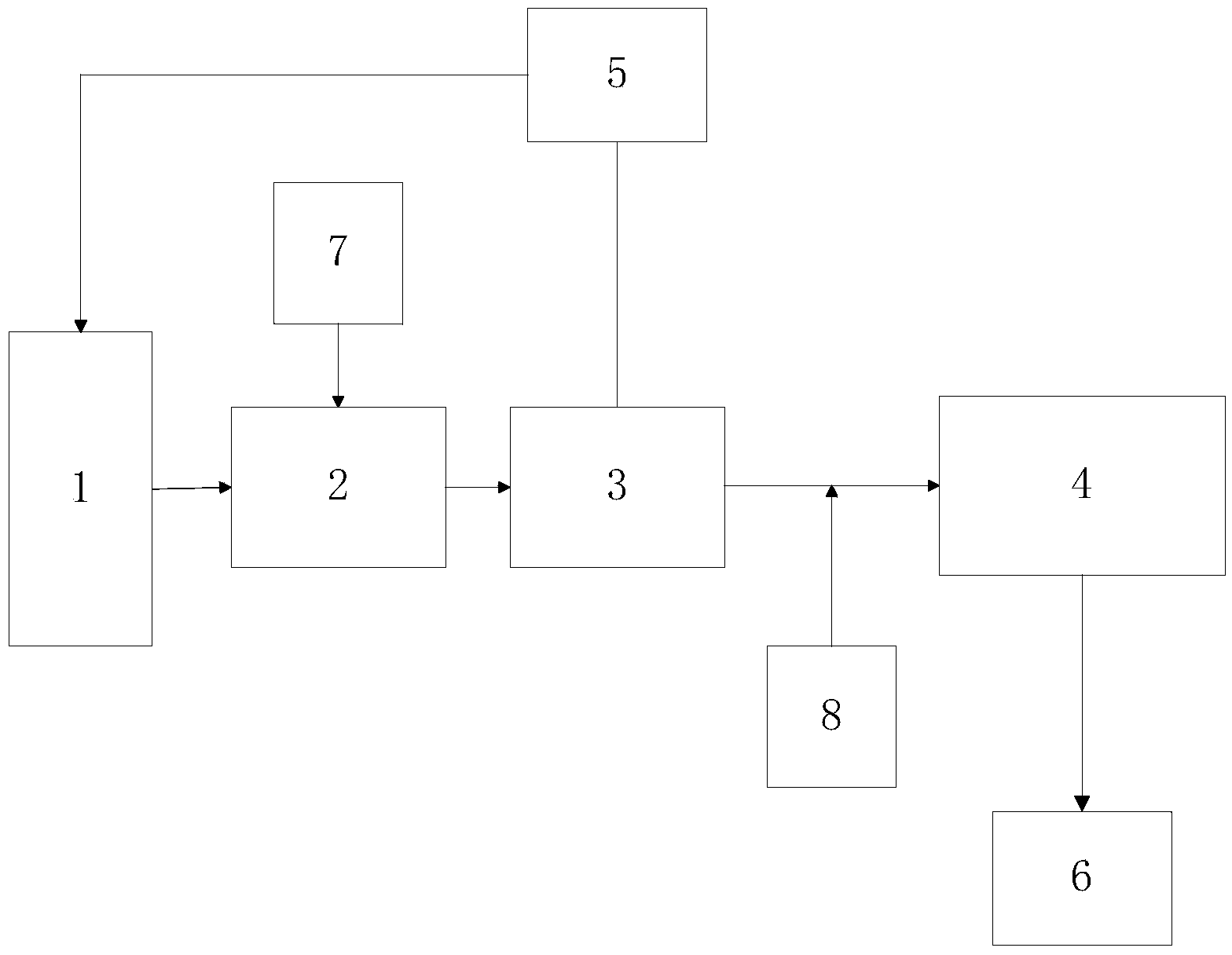

一種垃圾填埋場滲濾液膜處理濃縮液的處理系統，包括：
濃縮液收集槽，用于收集儲存滲濾液膜處理濃縮液;
反應箱，供堿液與滲濾液膜處理濃縮液進行反應;
管式微濾膜裝置，用于對反應箱內的反應液進行微濾;
板框壓濾機，用于對微濾截留液進行脫水，該板框壓濾機的出水口 與濃縮液收集槽的進水口相連通;
碟管式反滲透膜裝置，用于對微濾透過液進行反滲透濃縮處理;
干燥裝置，用于對反滲透濃縮液進行干燥固化。
濃縮液收集槽發揮收集儲存滲濾液膜處理濃縮液(以下簡稱膜處理 濃縮液)的作用，在反應箱內，堿液可與膜處理濃縮液進行反應，生成沉 淀，得到含沉淀物的反應液;含沉淀物的反應液通過管式微濾膜裝置進行 微濾，得到微濾透過液(即第一透過液)和截留液，截留液經過板框壓濾 機壓濾脫水，得到第二透過液和泥餅，泥餅可直接經過固化處理，第二透 過液回流至濃縮液收集槽循環處理。微濾透過液經碟管式反滲透膜裝置進 行反滲透濃縮，得到第三透過液和濃縮液，濃縮液通過干燥裝置進行干燥、 固化，而所述的第三透過液可直接排放。
為便于堿液的添加，所述垃圾填埋場滲濾液膜處理濃縮液的處理系統 還包括用于向所述反應箱內加堿的加堿裝置。
作為優選，所述加堿裝置帶有攪拌裝置。
所述垃圾填埋場滲濾液膜處理濃縮液的處理系統還包括用于向所述 微濾透過液中加酸的加酸裝置。向微濾透過液中加酸調節其pH可更好的 保護碟管式反滲透膜裝置的膜元件，延長膜元件的使用壽命。
作為優選，所述反應箱內帶有攪拌裝置�？墒箟A液與膜處理濃縮液充 分反應。
作為優選，所述的管式微濾膜裝置包括：
濃縮箱，該濃縮箱與所述的反應箱相連，所述的濃縮箱還通過管路與 所述的板框壓濾機相連;
進水口與所述濃縮箱的出水口相連的管式微濾膜，該管式微濾膜帶有 截留液出口和透過液出口，所述截留液出口還通過管路與所述的濃縮箱相 連;
與所述透過液出口相連的微濾產水箱，所述微濾產水箱通過管路與所 述的碟管式反滲透膜裝置相連。
膜處理濃縮液與堿反應后流入濃縮箱內，再通過濃縮箱的出水口進入 管式微濾膜，通過管式微濾膜微濾后得到微濾透過液和截留液，微濾透過 液經透過液出口流入微濾產水箱內進入下一工序，微濾產水箱可保證管式 微濾膜裝置產水水量不足時，反滲透仍能夠正常進行;截留液通過截留液 出口流出并返回至濃縮箱內。
管式微濾膜裝置能夠有效截留懸浮顆粒、膠體、大分子等，但隨著過 濾時間的增長，管式微濾膜的膜孔容易堵塞，因此，優選的，所述管式微 濾膜和微濾產水箱之間的管路設有反洗柱。通過反洗柱的反洗，可清除管 式微濾膜的堵塞物質，恢復管式微濾膜的過濾性能，保證過濾效果。
碟管式反滲透膜裝置的抗污染性能好，可處理具有高濃度污染物的污 水，且處理效果好，作為優選，所述的碟管式反滲透膜裝置包括：
與所述管式微濾膜裝置相連用于對微濾透過液進行過濾的芯式過濾 器;
用于對經芯式過濾器過濾的微濾透過液進行反滲透濃縮的碟管式反 滲透膜，該碟管式反滲透膜帶有濃縮液排出口和透過液排出口;
與所述濃縮液排出口相連的濃水收集箱，該濃水收集箱通過管路與所 述的干燥裝置相連。
在對微濾透過液進行反滲透之前，芯式過濾器可對其進一步進行過 濾，避免其中的雜質影響反滲透的進行;經芯式過濾器過濾的微濾透過液 經碟管式反滲透膜進行反滲透濃縮后，得到反滲透透過液和濃縮液，反滲 透透過液可直接經透過液排出口排放，濃縮液經濃縮液排出口流入濃水收 集箱內，濃水收集箱內的濃縮液通過干燥裝置進行干燥。
為進一步提高反滲透效果，所述的碟管式反滲透膜為盤式膜。
與現有技術相比，本實用新型的有益效果為：
本實用新型垃圾填埋場滲濾液膜處理濃縮液的處理系統由現有常規 設備組成，結構簡單，建設成本低，控制方便。
本實用新型通過對各設備進行合理設置，能夠達到更好的對垃圾填埋 場膜處理濃縮液的處理效果。
