申請日2013.10.25
公開(公告)日2014.06.25
IPC分類號C02F9/10; C02F1/469; C02F1/44; C02F1/52
摘要
本實用新型公開了一種垃圾焚燒廠滲濾液膜處理濃縮液的處理系統，包括：用于收集儲存滲濾液膜處理濃縮液的濃縮液收集槽;供堿液與滲濾液膜處理濃縮液進行反應的反應箱;用于對反應箱內的反應液進行微濾的管式微濾膜裝置;用于對微濾截留液進行脫水的板框壓濾機，該板框壓濾機的出水口與濃縮液收集槽的進水口相連通;用于對微濾透過液進行電滲析脫鹽的電滲析裝置;用于對電滲析濃水進行蒸發結晶的蒸發裝置;用于對電滲析淡水進行反滲透濃縮處理的反滲透膜裝置;用于對反滲透濃縮液進行干燥固化的干燥裝置。本實用新型垃圾焚燒廠滲濾液膜處理濃縮液的處理系統，結構簡單，易于控制且對膜處理濃縮液的處理效果好。
權利要求書
1.一種垃圾焚燒廠滲濾液膜處理濃縮液的處理系統，其特征在于，包括：
濃縮液收集槽，用于收集儲存滲濾液膜處理濃縮液;
反應箱，供堿液與滲濾液膜處理濃縮液進行反應;
管式微濾膜裝置，用于對反應箱內的反應液進行微濾;
板框壓濾機，用于對微濾截留液進行脫水，該板框壓濾機的出水口與濃縮液收集槽的進水口相連通;
電滲析裝置，用于對微濾透過液進行電滲析脫鹽;
蒸發裝置，用于對電滲析濃水進行蒸發結晶;
反滲透膜裝置，用于對電滲析淡水進行反滲透濃縮處理;
干燥裝置，用于對反滲透濃縮液進行干燥固化;
所述的濃縮液收集槽、反應箱、管式微濾膜裝置、電滲析裝置、反滲透膜裝置和干燥裝置通過管路依次連接;
所述的管式微濾膜裝置還通過管路連接有所述的板框壓濾機，所述的電滲析裝置通過管路連接有所述的蒸發裝置。
2.如權利要求1所述的處理系統，其特征在于，還包括用于向所述反應箱內加堿的加堿裝置。
3.如權利要求1所述的處理系統，其特征在于，還包括用于向所述微濾透過液中加酸的加酸裝置。
4.如權利要求1所述的處理系統，其特征在于，所述反應箱內帶有攪拌裝置。
5.如權利要求1所述的處理系統，其特征在于，所述的管式微濾膜裝置包括：
濃縮箱，該濃縮箱與所述的反應箱相連，所述的濃縮箱還通過管路與所述的板框壓濾機相連;
進水口與所述濃縮箱的出水口相連的管式微濾膜，該管式微濾膜帶有截留液出口和透過液出口，所述截留液出口還通過管路與所述的濃縮箱相連;
與所述透過液出口相連的微濾產水箱，所述微濾產水箱通過管路與所 述的電滲析裝置相連。
6.如權利要求5所述的處理系統，其特征在于，所述管式微濾膜和微濾產水箱之間的管路設有反洗柱。
7.如權利要求1所述的處理系統，其特征在于，所述的反滲透膜裝置包括：
與所述電滲析裝置相連用于對電滲析淡水進行過濾的芯式過濾器;
用于對經芯式過濾器過濾的電滲析淡水進行反滲透濃縮的反滲透膜，該反滲透膜帶有濃縮液排出口和透過液排出口;
與所述濃縮液排出口相連的濃水收集箱，該濃水收集箱通過管路與所述的干燥裝置相連。
8.如權利要求7所述的處理系統，其特征在于，所述的反滲透膜為卷式膜。
說明書
一種垃圾焚燒廠滲濾液膜處理濃縮液的處理系統
技術領域
本實用新型屬于污水處理技術領域，尤其涉及一種垃圾焚燒廠滲濾液 膜處理濃縮液的處理系統。
背景技術
近年來，由于環境問題的進一步突出，城市垃圾引起了各相關部門和 科研機構的重視，城市生活垃圾的綜合治理水平得到了顯著的提高，城市 生活垃圾正按照以減量化為基礎，以無害化為主體，以資源化為目標的垃 圾治理基本方針?lè)�(wěn)定發展。就研究現狀而言，無害化處理技術主要包括垃 圾焚燒法、堆肥發酵處理法和衛生填埋。
垃圾焚燒法除了煙氣污染等需要進行控制和處置以外，同樣也存在垃 圾滲濾液的問題。這是一種水質變化大、成分復雜、有機物濃度高、氨氮 含量高、含鹽量高、腐殖質濃度高的廢水，處理難度非常大。垃圾滲濾液 的處理方式主要有回灌法、物化法、生化法等。隨著國家環保要求的提高， 目前國內已建成的采用常規處理工藝的滲濾液處理設施，其處理后出水都 不能滿足《GB16889-2008生活垃圾填埋場污染控制標準》的要求。
目前，垃圾滲濾液最有效的處理方法為生化法+膜處理，但是膜處理 工藝產生的濃縮液水量較大，且濃縮液屬高濃度、難生物降解的有機廢水， 處理難度大，限制了生化法+膜處理聯合工藝在垃圾滲濾液處理中的應用 與發展。
目前垃圾焚燒廠滲濾液膜處理濃縮液的主要處理方法為回噴和蒸發。 回噴法會使焚燒爐爐膛溫度過低、甚至熄火的狀況;蒸發法由于能耗高、 設備昂貴且設備損失嚴重，暫時難以推廣，另外，如將濃縮液直接蒸發或 噴霧干燥因濃縮液中含中鹽和有機物，會造蒸發器和噴霧干燥器板結，傳 熱系數下降，效率低下，最終導致無法處理。因此，至今并無有效的處理 垃圾焚燒廠滲濾液膜處理濃縮液的方法。
實用新型內容
本實用新型提供了一種垃圾焚燒廠滲濾液膜處理濃縮液的處理系統， 結構簡單，操作方便，實用性強且對膜處理濃縮液的處理效果好。

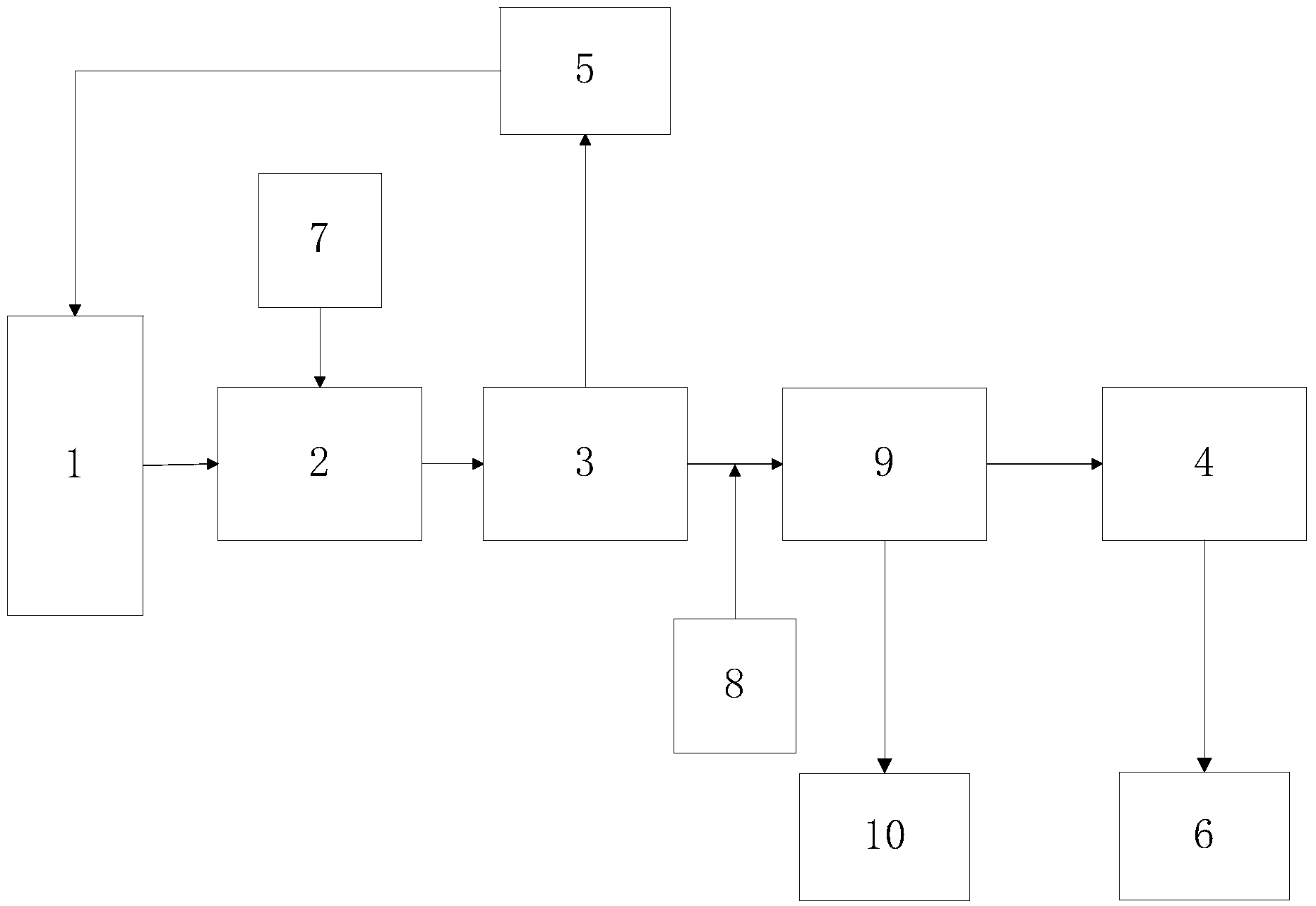

一種垃圾焚燒廠滲濾液膜處理濃縮液的處理系統，包括：
濃縮液收集槽，用于收集儲存滲濾液膜處理濃縮液;
反應箱，供堿液與滲濾液膜處理濃縮液進行反應;
管式微濾膜裝置，用于對反應箱內的反應液進行微濾;
板框壓濾機，用于對微濾截留液進行脫水，該板框壓濾機的出水口 與濃縮液收集槽的進水口相連通;
電滲析裝置，用于對微濾透過液進行電滲析脫鹽;
蒸發裝置，用于對電滲析濃水進行蒸發結晶;
反滲透膜裝置，用于對電滲析淡水進行反滲透濃縮處理;
干燥裝置，用于對反滲透濃縮液進行干燥固化。
濃縮液收集槽發揮收集儲存滲濾液膜處理濃縮液(以下簡稱膜處理 濃縮液)的作用，在反應箱內，堿液可與膜處理濃縮液進行反應，生成沉 淀，得到含沉淀物的反應液;含沉淀物的反應液通過管式微濾膜裝置進行 微濾，得到微濾透過液(即第一透過液)和截留液，截留液經過板框壓濾 機壓濾脫水，得到第二透過液和泥餅，泥餅可直接經過固化處理，第二透 過液回流至濃縮液收集槽循環處理。微濾透過液經電滲析裝置進行電滲析 脫鹽，得到電滲析淡水和電滲析濃水，蒸發裝置對電滲析濃水進行蒸發結 晶。而反滲透膜裝置對電滲析淡水進行反滲透濃縮，得到第三透過液和濃 縮液，干燥裝置對濃縮液進行干燥、固化，而所述的第三透過液可直接排 放。
為便于堿液的添加，所述垃圾焚燒廠滲濾液膜處理濃縮液的處理系統 還包括用于向所述反應箱內加堿的加堿裝置。
作為優選，所述加堿裝置帶有攪拌裝置。
所述垃圾焚燒廠滲濾液膜處理濃縮液的處理系統還包括用于向所述 微濾透過液中加酸的加酸裝置。向微濾透過液中加酸調節其pH可更好的 保護反滲透膜裝置的膜元件，延長膜元件的使用壽命。
作為優選，所述反應箱內帶有攪拌裝置�？墒箟A液與膜處理濃縮液充 分反應。
所述的管式微濾膜裝置包括：
濃縮箱，該濃縮箱與所述的反應箱相連，所述的濃縮箱還通過管路與 所述的板框壓濾機相連;
進水口與所述濃縮箱的出水口相連的管式微濾膜，該管式微濾膜帶有 截留液出口和透過液出口，所述截留液出口還通過管路與所述的濃縮箱相 連;
與所述透過液出口相連的微濾產水箱，所述微濾產水箱通過管路與所 述的電滲析裝置相連。
膜處理濃縮液與堿反應后流入濃縮箱內，再通過濃縮箱的出水口進入 管式微濾膜，通過管式微濾膜微濾后得到微濾透過液和截留液，微濾透過 液經透過液出口流入微濾產水箱內進入下一工序，微濾產水箱可保證管式 微濾膜裝置產水水量不足時，反滲透仍能夠正常進行;截留液通過截留液 出口流出并返回至濃縮箱內。
管式微濾膜裝置能夠有效截留懸浮顆粒、膠體、大分子等，但隨著過 濾時間的增長，管式微濾膜的膜孔容易堵塞，因此，優選的，所述管式微 濾膜和微濾產水箱之間的管路設有反洗柱。通過反洗柱的反洗，可清除管 式微濾膜的堵塞物質，恢復管式微濾膜的過濾性能，保證過濾效果。
作為優選，所述的反滲透膜裝置包括：
與所述電滲析裝置相連用于對電滲析淡水進行過濾的芯式過濾器;
用于對經芯式過濾器過濾的電滲析淡水進行反滲透濃縮的反滲透膜， 該反滲透膜帶有濃縮液排出口和透過液排出口;
與所述濃縮液排出口相連的濃水收集箱，該濃水收集箱通過管路與所 述的干燥裝置相連。
在對電滲析淡水進行反滲透之前，芯式過濾器可對其進一步進行過 濾，避免其中的雜質影響反滲透的進行;經芯式過濾器過濾的電滲析淡水 經反滲透膜進行反滲透濃縮后，得到反滲透透過液和濃縮液，反滲透透過 液可直接經透過液排出口排放，濃縮液經濃縮液排出口流入濃水收集箱 內，濃水收集箱內的濃縮液通過干燥裝置進行干燥。
作為優選，所述的反滲透膜為卷式膜。
與現有技術相比，本實用新型的有益效果為：
本實用新型垃圾焚燒廠滲濾液膜處理濃縮液的處理系統由現有常規 設備組成，結構簡單，建設成本低，控制方便。
本實用新型通過對各設備進行合理設置，依次對膜處理濃縮液進行沉 淀、微濾、電滲析、反滲透，能夠達到更好的對垃圾焚燒廠膜處理濃縮液 的處理效果。
