申請日2014.01.06

　　公開(公告)日2014.06.11

　　IPC分類號C02F9/06

　　摘要

　　本實用新型涉及一種工業污水處理一體機裝置，包括依次設置的pH調節裝置、電芬頓裝置、氧化吹脫裝置、絮凝裝置、沉淀裝置以及脫氮裝置，上述各裝置之間通過出水管相連通，pH調節裝置連通污水進水管;pH調節裝置包括pH調節槽、酸加藥系統;氧化吹脫裝置包括氧化吹脫槽、雙氧水加藥系統;絮凝裝置包括第一絮凝槽、第二絮凝槽、堿加藥系統以及絮凝劑加藥系統;脫氮裝置包括脫氮槽、次氯酸鈉加藥系統。本實用新型通過化學催化裝置和電催化裝置的結合，破除分解污水中絡合物的穩定結構、分解氰化物;適合于高濃度COD廢水、高鹽度廢水的處理;COD去除率大于50%;氰化物含量去除率大于96%;氨氮去除率大于60%。

　　權利要求書

　　1. 一種工業污水處理一體機裝置，其特征在于：包括依次設置的pH調節裝置、電芬頓裝置、氧化吹脫裝置、絮凝裝置、沉淀裝置以及脫氮裝置，上述各裝置之間通過出水管相連通，所述的pH調節裝置連通污水進水管;所述的pH調節裝置包括pH調節槽、用于向所述的pH調節槽內添加酸的酸加藥系統;所述的氧化吹脫裝置包括氧化吹脫槽、用于向所述的氧化吹脫槽內添加雙氧水的雙氧水加藥系統;所述的絮凝裝置包括第一絮凝槽、第二絮凝槽、用于相所述的第一絮凝槽內添加堿的堿加藥系統以及用于向第二絮凝槽內添加絮凝劑的絮凝劑加藥系統;所述的脫氮裝置包括脫氮槽、用于向所述的脫氮槽內添加次氯酸鈉的次氯酸鈉加藥系統。

　　2. 根據權利要求1所述的一種工業污水處理一體機裝置，其特征在于：所述的pH調節槽、氧化吹脫裝置、絮凝裝置、脫氮裝置的底部均設置有曝氣裝置。

　　3. 根據權利要求1所述的一種工業污水處理一體機裝置，其特征在于：所述的酸加藥系統包括酸加藥桶、與所述的酸加藥箱相連通的第一酸加藥管、第二酸加藥管，所述的第一酸加藥管連接至所述的pH調節槽，所述的第二酸加藥管連接至所述的污水進水管，并且所述的污水進水管在所述的第二酸加藥管連接的位置設置有管道擾流器。

　　4. 根據權利要求1所述的一種工業污水處理一體機裝置，其特征在于：所述的電芬頓裝置包括一個電極板槽，所述的電極板槽上開設有排泥口和排渣口。

　　5. 根據權利要求1所述的一種工業污水處理一體機裝置，其特征在于：所述的氧化吹脫槽包括依次設置的第一氧化吹脫槽、第二氧化吹脫槽;所述的雙氧水加藥系統包括雙氧水加藥桶、與所述的雙氧水加藥桶相連通的雙氧水加藥管，所述的雙氧水加藥管連接至所述的第一氧化吹脫槽。

　　6. 根據權利要求1所述的一種工業污水處理一體機裝置，其特征在于：所述的堿加藥系統包括堿加藥桶、與所述的堿加藥桶相連通的第一堿加藥管、第二堿加藥管，所述的第一堿加藥管連接至所述的第一絮凝槽，所述的第二堿加藥管連接至所述的氧化吹脫裝置與絮凝裝置之間的進水管，并且所述的進水管在所述的第二堿加藥管的連接位置設置有管道擾流器。

　　7. 根據權利要求1所述的一種工業污水處理一體機裝置，其特征在于：所述的絮凝劑加藥系統包括絮凝劑加藥桶、與所述的絮凝加藥桶相連通的絮凝劑加藥管，所述的絮凝劑加藥管連接至所述的第二絮凝槽，所述的第二絮凝槽內設置有攪拌機。

　　8. 根據權利要求1所述的一種工業污水處理一體機裝置，其特征在于：所述的沉淀裝置為斜板沉淀槽。

　　9. 根據權利要求1所述的一種工業污水處理一體機裝置，其特征在于：所述的脫氮槽包括依次設置的第一脫氮槽、第二脫氮槽;所述的氯酸鈉加藥系統包括次氯酸鈉加藥桶、與所述的次氯酸鈉加藥桶相連通的次氯酸鈉加藥管，所述的次氯酸鈉加藥管連接至所述的第一脫氮槽。

　　10. 根據權利要求1所述的一種工業污水處理一體機裝置，其特征在于：所述的氧化吹脫裝置、絮凝裝置設置用于測試廢水pH值的pH監控部件。

　　說明書

　　一種工業污水處理一體機裝置

　　技術領域

　　本實用新型涉及污水處理領域，特別是涉及一種工業污水處理一體機裝置。

　　背景技術

　　印染，化工和醫藥等行業的工業污水因含有絡合物或氰化物，而且COD濃度高，鹽分高，這使這類工業污水十分難處理。目前，這類污水的處理設備投入高，處理成本高。

　　傳統的處理含有絡合物或氰化物一般采用添加破絡藥劑、離子交換、氧化法和堿性氯化法破氰，這些方法一般很難達到理想的處理效果、且投資大、占地面積大、勞動時間長、日常運行時復雜程度高，操作不方便而且不穩定。

　　單一的電芬頓處理可能由于水質、電源不穩、運行條件等的變化而產生最終處理效果不佳、影響達標排放、不能達到最佳的處理效果。

　　發明內容

　　本實用新型的目的是提供一種工業污水處理一體機裝置。

　　為達到上述目的，本實用新型采用的技術方案是：

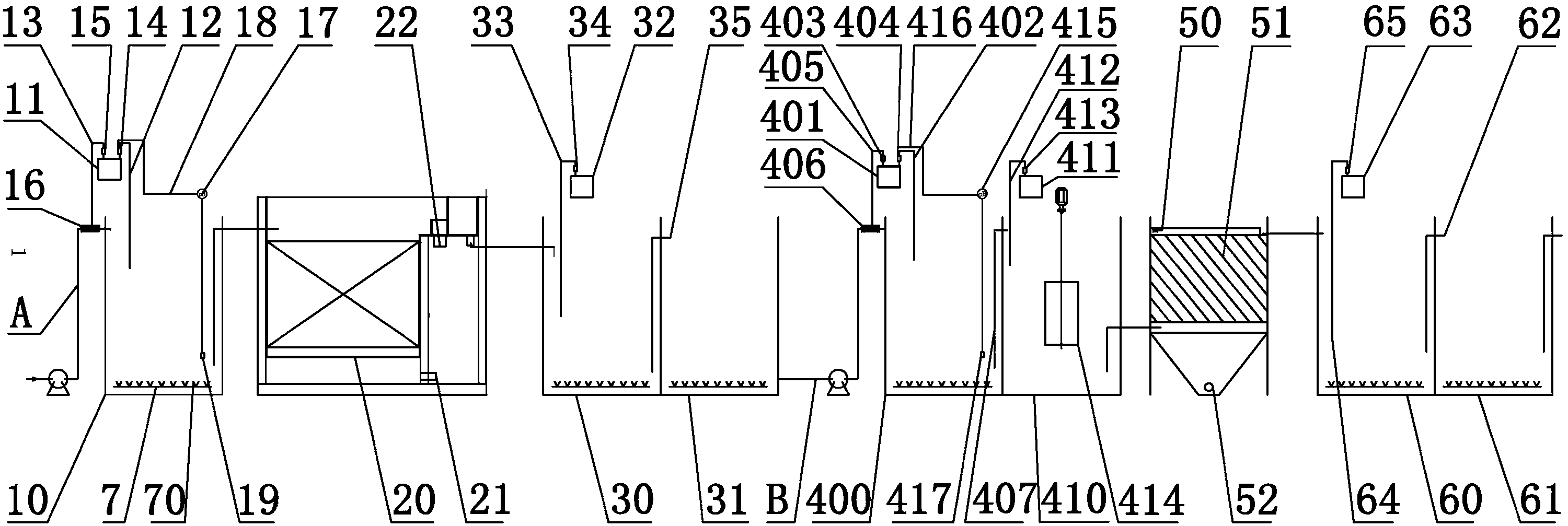

　　一種工業污水處理一體機裝置，包括依次設置的pH調節裝置、電芬頓裝置、氧化吹脫裝置、絮凝裝置、沉淀裝置以及脫氮裝置，上述各裝置之間通過出水管相連通，所述的pH調節裝置連通污水進水管;所述的pH調節裝置包括pH調節槽、用于向所述的pH調節槽內添加酸的酸加藥系統;所述的氧化吹脫裝置包括氧化吹脫槽、用于向所述的氧化吹脫槽內添加雙氧水的雙氧水加藥系統;所述的絮凝裝置包括第一絮凝槽、第二絮凝槽、用于相所述的第一絮凝槽內添加堿的堿加藥系統以及用于向第二絮凝槽內添加絮凝劑的絮凝劑加藥系統;所述的脫氮裝置包括脫氮槽、用于向所述的脫氮槽內添加次氯酸鈉的次氯酸鈉加藥系統。

　　優選地，所述的pH調節槽、氧化吹脫裝置、絮凝裝置、脫氮裝置的底部均設置有曝氣裝置。

　　優選地，所述的酸加藥系統包括酸加藥桶、與所述的酸加藥箱相連通的第一酸加藥管、第二酸加藥管，所述的第一酸加藥管連接至所述的pH調節槽，所述的第二酸加藥管連接至所述的污水進水管，并且所述的污水進水管在所述的第二酸加藥管連接的位置設置有管道擾流器。

　　優選地，所述的電芬頓裝置包括一個電極板槽，所述的電極板槽上開設有排泥口和排渣口。

　　優選地，所述的氧化吹脫槽包括依次設置的第一氧化吹脫槽、第二氧化吹脫槽;所述的雙氧水加藥系統包括雙氧水加藥桶、與所述的雙氧水加藥桶相連通的雙氧水加藥管，所述的雙氧水加藥管連接至所述的第一氧化吹脫槽。

　　優選地，所述的堿加藥系統包括堿加藥桶、與所述的堿加藥桶相連通的第一堿加藥管、第二堿加藥管，所述的第一堿加藥管連接至所述的第一絮凝槽，所述的第二堿加藥管連接至所述的氧化吹脫裝置與絮凝裝置之間的進水管，并且所述的進水管在所述的第二堿加藥管的連接位置設置有管道擾流器。

　　優選地，所述的絮凝劑加藥系統包括絮凝劑加藥桶、與所述的絮凝加藥桶相連通的絮凝劑加藥管，所述的絮凝劑加藥管連接至所述的第二絮凝槽，所述的第二絮凝槽內設置有攪拌機。

　　優選地，所述的沉淀裝置為斜板沉淀槽。

　　優選地，所述的脫氮槽包括依次設置的第一脫氮槽、第二脫氮槽;所述的氯酸鈉加藥系統包括次氯酸鈉加藥桶、與所述的次氯酸鈉加藥桶相連通的次氯酸鈉加藥管，所述的次氯酸鈉加藥管連接至所述的第一脫氮槽。

　　優選地，所述的氧化吹脫裝置、絮凝裝置設置用于測試廢水pH值的pH監控部件。

　　由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：

　　本實用新型通過化學催化裝置和電催化裝置的結合，破除分解污水中絡合物的穩定結構、分解氰化物;適合于高濃度COD廢水、高鹽度廢水的處理;COD去除率大于50% ;氰化物含量去除率大于96%;氨氮去除率大于60%。
