申請日2014.02.27

　　公開(公告)日2015.07.22

　　IPC分類號C02F1/12

　　摘要

　　本發明公開了一種霧化蒸發高氨氮廢水處理系統，包括霧化蒸發器，霧化蒸發器包括高氨氮廢水進水管、基礎及配重、電自控裝置，高氨氮廢水進水管上連接有水泵，基礎及配重上設有支架，支架的頂端設有轉軸，轉軸上設有電機，電機的輸出軸上設有風輪，高氨氮廢水進水管通過支架的芯部連接至風輪，電自控裝置的電纜通過支架的芯部連接至電機。采用霧化蒸發系統對高氨氮廢水進行處理，結構簡單、易于操作、不受氣候影響、氨氮去除率高。

　　權利要求書

　　1.一種霧化蒸發高氨氮廢水處理系統，其特征在于，包括霧化蒸發器，所述霧化蒸 發器包括高氨氮廢水進水管、基礎及配重、電自控裝置，所述高氨氮廢水進水管上連接 有水泵，所述基礎及配重上設有支架，所述支架的頂端設有轉軸，所述轉軸上設有電 機，所述電機的輸出軸上設有風輪，所述高氨氮廢水進水管通過所述支架的芯部連接至 所述風輪，所述電自控裝置的電纜通過所述支架的芯部連接至所述電機;

　　所述風輪下方設有廢水貯水池或硬化地面;

　　所述高氨氮廢水指的是：焦化行業或高新材料行業產生的氨氮濃度大于200mg/L的 高濃度氨氮廢水;

　　所述水泵壓力為3.0～5.0MPa、揚程30-40m;

　　所述風輪直徑為50cm、材料為耐腐蝕的316L不銹鋼材質;

　　所述電機的轉速為500-2000rdm;

　　所述霧化蒸發器的高度為12m、材質為碳鋼防腐材料并覆有防腐蝕涂料，其單臺處 理能力為10t/h，其蒸發速率是自然蒸發速率的13～22倍;

　　所述風輪包括固定在一起的前輪轂和后輪轂，所述后輪轂與所述電機的輸出軸連 接，所述前輪轂上固定有葉片，所述高氨氮廢水進水管穿過所述后輪轂和前輪轂伸到所 述葉片的前方，所述高氨氮廢水進水管的出口設有噴頭。

　　說明書

　　一種霧化蒸發高氨氮廢水處理系統

　　技術領域

　　本發明涉及一種高氨氮廢水處理系統，尤其涉及一種霧化蒸發高氨氮廢水處理系 統。

　　背景技術

　　目前，焦化行業、高新材料行業、化工行業等產生的高濃度氨氮廢水(氨氮濃度大 于200mg/L)成為廢水處理業界的難題。高濃度氨氮廢水處理方法通常有物化法、生物 脫氮法、物化和生化聯合法等，其中物化法主要分為吹脫法(汽提)、蒸氨法、MAP (鳥糞石)沉淀法、和化學氧化法。吹脫、氣提法是將氣體(載氣)通入水中，使之相 互充分接觸，使水中氨氮穿過氣液界面，形成氨氣向氣相轉移，從而達到脫除污染物的 目的。常用空氣或水蒸汽作載氣，前者稱為吹脫，后者稱為氣提。蒸氨法是采用熱源對 含高氨氮廢水進行加熱蒸餾，從而達到氨氮形成氨氣從廢水中逸出的方法。MAP(鳥糞 石)沉淀法指向含高氨氮廢水中的投加Mg2+和磷酸鹽，反應生成難溶的磷酸銨鎂 (MgNH4PO4·6H2O，俗稱鳥糞石，英文名稱struvite[magnesium ammonium phosphate]，簡稱MAP)沉淀，從而達到去除廢水中的磷酸鹽和氨氮的目的。生物脫氮 工藝通常采用的是傳統的好氧或厭氧法，但這僅對低濃度一般氨氮濃度小于200mg/L時較 為有效。當氨氮大于200mg/L時，在生物處理前先對含高濃度氨氮的廢水進行物化處理。

　　現有技術中，常見的高氨氮廢水處理工藝的缺點如下：

　　(1)吹脫(汽提)法、蒸氨法、MAP(鳥糞石)沉淀法、和化學氧化法均具有一次 性投資高、運行成本高的缺點。以上方法的運行費用一般在30-100元/噸水左右。

　　(2)吹脫(汽提)法、蒸氨法、MAP(鳥糞石)沉淀法、和化學氧化法均具有工藝 復雜、管理及運行繁瑣等缺點。

　　目前，類似液體霧化系統大多用于節水灌溉領域。在水處理領域，曾有利用反滲透 濃水余壓噴霧系統進行脫鹽的報道。在高氨氮廢水處理領域，霧化蒸發方法尚未有應用 報道。

　　發明內容

　　本發明的目的是提供一種霧化蒸發高氨氮廢水處理系統。

　　本發明的目的是通過以下技術方案實現的：

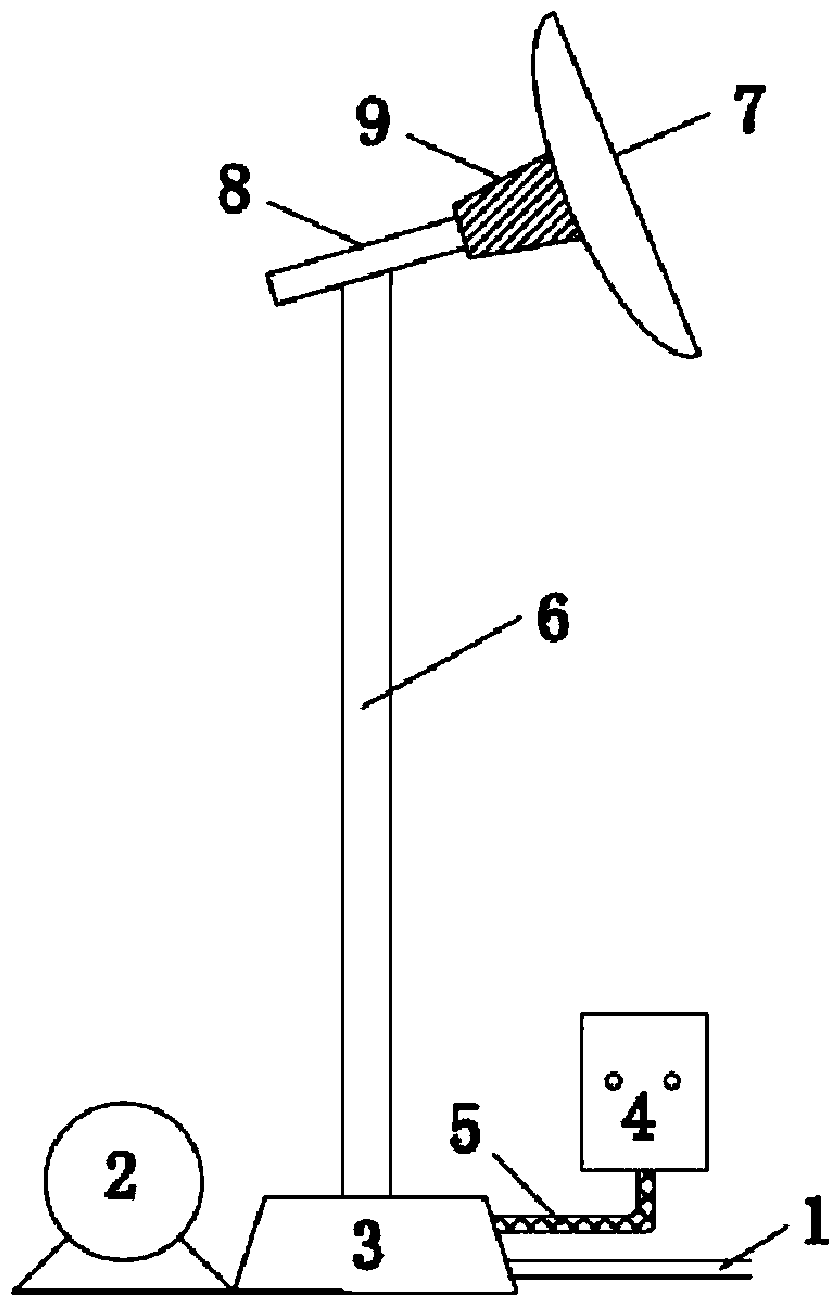

　　本發明的霧化蒸發高氨氮廢水處理系統，包括霧化蒸發器，所述霧化蒸發器包括高 氨氮廢水進水管、基礎及配重、電自控裝置，所述高氨氮廢水進水管上連接有水泵，所 述基礎及配重上設有支架，所述支架的頂端設有轉軸，所述轉軸上設有電機，所述電機 的輸出軸上設有風輪，所述高氨氮廢水進水管通過所述支架的芯部連接至所述風輪，所 述電自控裝置的電纜通過所述支架的芯部連接至所述電機。

　　由上述本發明提供的技術方案可以看出，本發明實施例提供的霧化蒸發高氨氮廢水 處理系統，由于包括霧化蒸發器，霧化蒸發器包括高氨氮廢水進水管、基礎及配重、電 自控裝置，高氨氮廢水進水管上連接有水泵，基礎及配重上設有支架，支架的頂端設有 轉軸，轉軸上設有電機，電機的輸出軸上設有風輪，高氨氮廢水進水管通過支架的芯部 連接至風輪，電自控裝置的電纜通過支架的芯部連接至電機。采用霧化蒸發系統對高氨 氮廢水進行處理，結構簡單、易于操作、不受氣候影響、氨氮去除率高。
