申請日2014.01.06

　　公開(公告)日2014.04.16

　　IPC分類號F23L15/00; F25B15/00

　　摘要

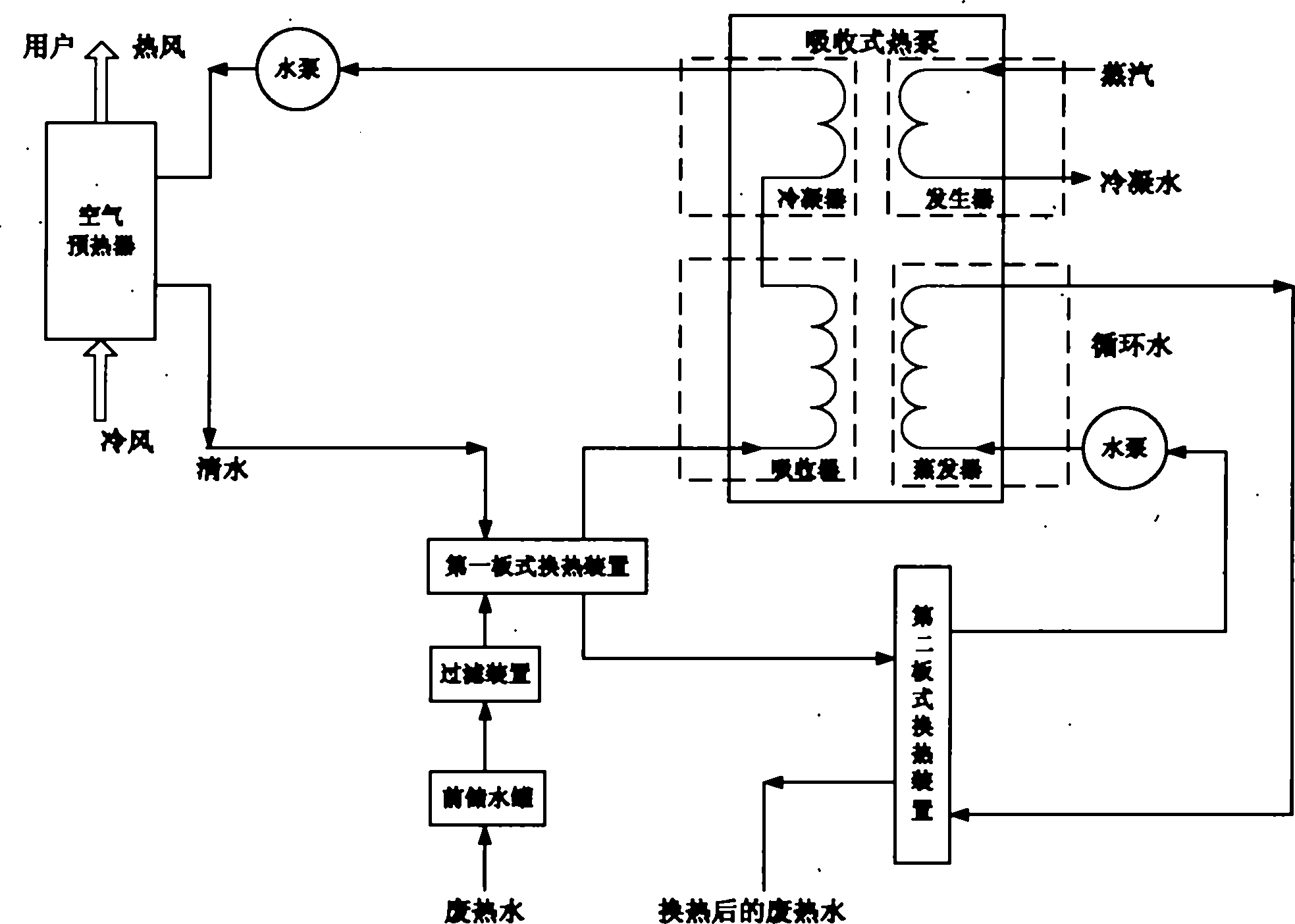

　　本發明提出了一種針對廢水源不連續且含雜質的余熱回收系統，包括吸收式熱泵、前儲水罐、過濾系統、水泵、空氣預熱器以及兩個板式換熱裝置，其中吸收式熱泵發生器部分的輸入為化工廠外接蒸汽，輸出為冷凝水;廢熱水通過前儲水罐和過濾裝置濾除雜質后，與第一板式換熱裝置相連，經過第一板式換熱裝置后，輸出至第二板式換熱裝置，之后再次換熱后變?yōu)榈蜏貜U水，自來水經過吸收式熱泵的蒸發器、水泵和板式換熱裝置形成循環水，清水通過第一板式換熱裝置、吸收器、冷凝器、水泵以及空氣預熱器形成循環清水，循環清水通過兩次升溫后在空氣預熱器中進行換熱，將冷風加熱為熱風，本發明所述系統具有熱能回收利用效率高等優點。

　　權利要求書

　　1.一種針對廢水源不連續且含雜質的余熱回收系統，其特征在于：包 括吸收式熱泵、前儲水罐、過濾裝置、空氣預熱器、水泵、第一板式換熱裝 置以及第二板式換熱裝置，其中吸收式熱泵分為發生器部分、蒸發器部分、 吸收器部分以及冷凝器部分，發生器部分的輸入為化工廠外接蒸汽，輸出為 冷凝水;蒸發器部分的輸出與第二板式換熱裝置相連，蒸發器部分的輸入為 自來水，自來水通過吸收式熱泵的蒸發器、水泵以及第二板式換熱裝置形成 循環水，該循環水從第二板式換熱裝置吸熱，將熱量帶入蒸發器后釋放熱量， 然后再回到第二板式換熱裝置吸熱;化工廠的廢熱水通過前儲水罐存儲后， 變?yōu)檫B續的廢熱水，再經過過濾裝置濾除雜質后，作為第一板式換熱裝置的 輸入，第一板式換熱裝置輸出的降溫后的廢熱水作為第二板式換熱裝置的輸 入，進入二次換熱后變?yōu)榈蜏氐膹U熱水排出;低溫清水經過第一板式換熱裝 置后進行一次升溫后，作為吸收式熱泵的吸收器部分的輸入，吸收器部分的 輸出與冷凝器的輸入相連，即廢熱水通過前儲水罐和過濾裝置后經過兩個板 式換熱裝置后，其熱量不斷被吸收，在經過第二板式換熱裝置后釋放到蒸發 器中，這些熱量通過吸收式熱泵用來加熱進入吸收器的低溫清水;低溫清水 經過第一板式換熱裝置和吸收式熱泵進行二次換熱后，通過水泵變?yōu)榧訜岷?的清水，之后經過空氣預熱器后形成循環清水，循環清水在空氣預熱器中對 冷風進行加熱，輸出熱風供給用戶，以滿足用戶要求。

　　說明書

　　一種針對廢水源不連續且含雜質的余熱回收系統

　　技術領域

　　本發明涉及一種化工廠余熱回收裝置，尤其涉及針對廢水源不連續且含 雜質的余熱回收系統。

　　背景技術

　　對于化工廠來說，其產生的低溫廢水通過處理系統或直接排放會形成巨 大的熱能損失，使化工廠能量利用率低下，不僅造成大量能源浪費，同時也 嚴重地污染了環境。隨著熱泵技術的發展，特別是大型高溫水源熱泵的問世， 使得化工廠低溫廢水余熱回收將成為可能。另外，吸收式熱泵式是依靠驅動 熱源運行，吸收低溫?zé)嵩此臏囟葘⑵滢D(zhuǎn)移給中溫水的設備，在機組運行時 是連續不斷地吸收低溫?zé)嵩吹臏囟鹊�，但是�?dāng)?shù)蜏責嵩此霈F(xiàn)斷流時，也就 是不能連續提供熱量，而此時的機組仍然在不斷吸熱，那么吸收式熱泵低溫 進水口前端的換熱器的溫度就會急劇下降，直至管內殘留的水結冰，水結成 冰后體積會變大，從而撐破低溫?fù)Q熱裝置，整個系統癱瘓，而且目前的印染 廠中的廢熱水存在大量雜質的問題，極大影響著板式換熱器的效率，而且現 有的熱空氣獲取方法是通過蒸汽加熱新風得到，因此導致整套設備復雜，無 法充分利用現有廢熱水的熱量。

　　發明內容

　　本發明的技術解決問題是：針對現有技術中針對廢熱水源不連續且含雜 質的余熱回收系統存在的問題，提供了一種針對廢水源不連續且含雜質的余 熱回收系統。

　　本發明的技術解決方案為：一種針對廢水源不連續且含雜質的余熱回收 系統，包括吸收式熱泵、前儲水罐、過濾裝置、空氣預熱器、水泵、第一板 式換熱裝置以及第二板式換熱裝置，其中吸收式熱泵分為發生器部分、蒸發 器部分、吸收器部分以及冷凝器部分，發生器部分的輸入為化工廠外接蒸汽， 輸出為冷凝水;蒸發器部分的輸出與第二板式換熱裝置相連，蒸發器部分的 輸入為自來水，自來水通過吸收式熱泵的蒸發器、水泵以及第二板式換熱裝 置形成循環水，該循環水從第二板式換熱裝置吸熱，將熱量帶入蒸發器后釋 放熱量，然后再回到第二板式換熱裝置吸熱;化工廠的廢熱水通過前儲水罐 存儲后，變?yōu)檫B續的廢熱水，再經過過濾裝置濾除雜質后，作為第一板式換 熱裝置的輸入，第一板式換熱裝置的輸出的降溫后的廢熱水作為第二板式換 熱裝置的輸入，進入二次換熱后變?yōu)榈蜏氐膹U熱水排出;低溫清水經過第一 板式換熱裝置后進行一次升溫后，作為吸收式熱泵的吸收器部分的輸入，吸 收器部分的輸出與冷凝器的輸入相連，即廢熱水通過前儲水罐和過濾裝置后 經過兩個板式換熱裝置后，其熱量不斷被吸收，在經過第二板式換熱裝置后 釋放到蒸發器中，這些熱量通過吸收式熱泵用來加熱進入吸收器的低溫清 水;低溫清水經過第一板式換熱裝置和吸收式熱泵進行二次換熱后，通過水 泵變?yōu)榧訜岷蟮那逅�，之后�?jīng)過空氣預熱器后形成循環清水，循環清水在空 氣預熱器中對冷風(新風)進行加熱，輸出熱風供給用戶，以滿足用戶要求， 節約了這部分新風溫升所需要消耗的蒸汽，達到節能的目的。

　　本發明與現有技術相比的優點在于：本發明通過吸收式熱泵的熱交換方 式實現余熱回收，回收化工廠的廢熱水，廢熱水通過前儲水罐存儲后，變?yōu)?連續的廢熱水，再經過過濾裝置濾除雜質后，與兩個板式換熱裝置相連，將 自來水加熱形成循環水，使得清水通過第一板式換熱裝置和吸收式熱泵進行 二次升溫后通過空氣預熱器，將冷風加熱為熱風，以滿足用戶的工藝需求， 整套系統通過兩個板式換熱裝置實現了廢水的充分回收利用和供熱，提高熱 能利用率，有效節約能源。
